83
Utilisation du goujon de verrouillage de
lensemble de tête
Pour ne pas risquer
de blessures, dé -
branchez toujours la fiche électrique de la prise de
c
ourant avant d’effectuer toute oration
d’assemblage, de réglage ou de réparation.
GOUJON DE VERROUILLAGE DE L’ENSEMBLE DE
TE
Le goujon de verrouillage de l’ensemble de tête (article
43 page 74) est situé du côté droit du goujon pivotant
(article 34 page 74). Il sert à maintenir l’ensemble de
tête de scie dans la position abaissée (DOWN). Cette
position empêche le tête de rebondir pendant le transport.
Ceci rend également la scie plus compacte, ce qui facilite
son levage et son rangement. Cette position est également
nécessaire pour certaines procédures d’étalonnage.
POUR ENGAGER LE GOUJON DE VERROUILLAGE DE
L’ENSEMBLE DE TÊTE
1. rifiez que la plaque de butée pour la profondeur de
coupe (article 33 page 74) est sengagée, ou
appuyée dans la position de gauche.
2. Saisissez la poige principale de la scie (article 3 page
73) et appuyez sur l’ensemble dete.
3. Tout en appuyant sur la tête de la scie et en la maintenant
enfoncée, appuyez sur le goujon de verrouillage de
l’ensemble de tête. Relâchez l’ensemble de tête. La tête
est maintenant verrouillée en position abaissée (DOWN)
(voir Figure 11).
POUR DÉSENGAGER LE GOUJON DE
VERROUILLAGE DE L’ENSEMBLE DE TÊTE
1
. Saisissez la poignée principale et appuyez sur l’ensemble
de tête.
2. Tout en appuyant sur la tête de la scie et en la maintenant
en foncée, tirez sur le goujon de verrouillage de
l
’ensemble de tête. Rechez le goujon de verrouillage,
mais continuez à tenir la poignée principale. Laissez la
te de scie à ressort remonter lentement jusqu’au bout
de sa course, puis rechez la poignée.

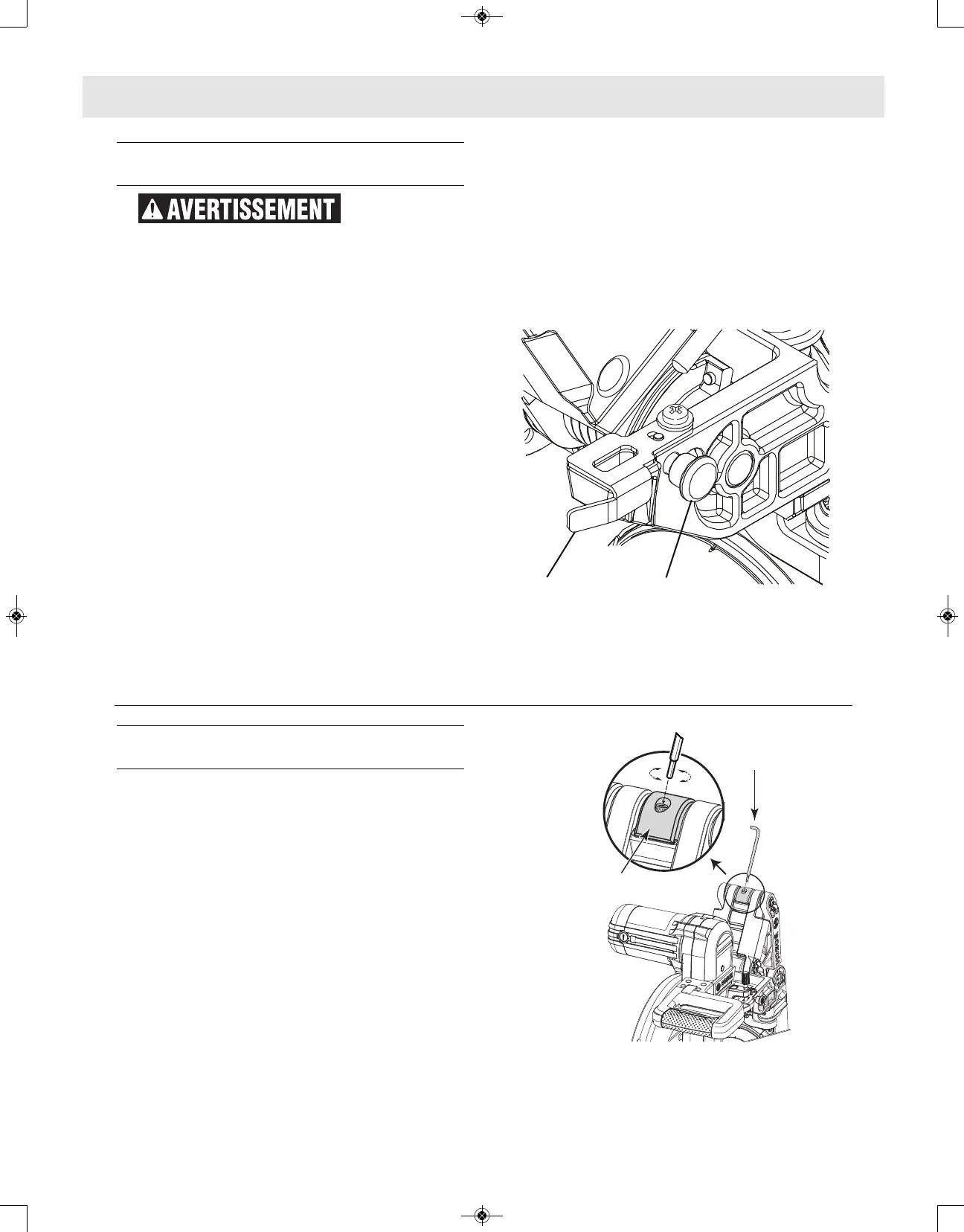

Figure 11
Depth Stop
Plate
Head Assembly
Lock Pin
Utilisation du contrôleur du
mouvement coulissant
POUR AJUSTER LE CONTRÔLEUR DU MOUVEMENT
COULISSANT
Le contrôleur du mouvement coulissant est attaché au
joint supérieur du mécanisme coulissant ; il est conçu pour
contrôler la régularité du mouvement coulissant de la scie.
Le contrôleur nest pas ajusté en usine lors de son
assemblage ; par conséquent, le mouvement est très
gulier. Pour ajuster la régularité du mouvement
coulissant, serrez ou desserrez légèrement les deux vis en
haut de l’instrument en utilisant la clé hexagonale de 6/4
mm ou une clé hexagonale de 4 mm (voir Figure 12).
Figure 12
6/4mm Hex Key
x 2 Screws
Glide Movement
Controller
Plaque de butée pour
la profondeur de coupe
Clé hexagonale de
6/4 mm x 2 vis
Contrôleur du
mouvement coulissant
Goujon de verrouillage
de l’ensemble de tête
Réglages
2610051885.qxp_CM10GD 12/3/18 8:49 AM Page 83
