Butée de biseau à 0° – Procédure de
réglage
Pour ne pas risquer
de blessures, dé -
branchez toujours la fiche électrique de la prise de
courant avant d’effectuer toute opération
d
’assemblage, de réglage ou de réparation.
VÉRIFICATION DU RÉGLAGE DE LA BUTÉE DE
BISEAU À 0°
1. Maintenez l’ensemble de tête de scie enfoncé et appuyez
sur le goujon de verrouillage de l’ensemble de tête
(article 43 – page 74) pour maintenir la scie en position
abaissée (DOWN).
2. Faites glisser l’ensemble de tête complètement vers
l’arrière et engagez le levier de verrouillage (article 27 –
page 74) en soulevant la languette en forme de doigt.
3. Faites tourner la table pour la mettre en position d’onglet
de 0°.
4. Tirez sur le levier de verrouillage du biseau (vers le haut)
pour desserrer.
5. Vérifiez la position du bouton du sélecteur de plage de
biseau ; il devrait être dans la position « 0-45° à gauche).
6. Inclinez l’ensemble de scie vers la gauche (dans le sens
contraire des aiguilles d’une montre), puis faites-le
tourner vers la droite (dans le sens des aiguilles d’une
montre) jusqu’à ce qu’il atteigne la butée en position
verticale – c’est l’endroit où la scie est réglée alors pour
faire une coupe à 0°.
7. Appuyez sur le levier de verrouillage du biseau pour
verrouiller la position angulaire.

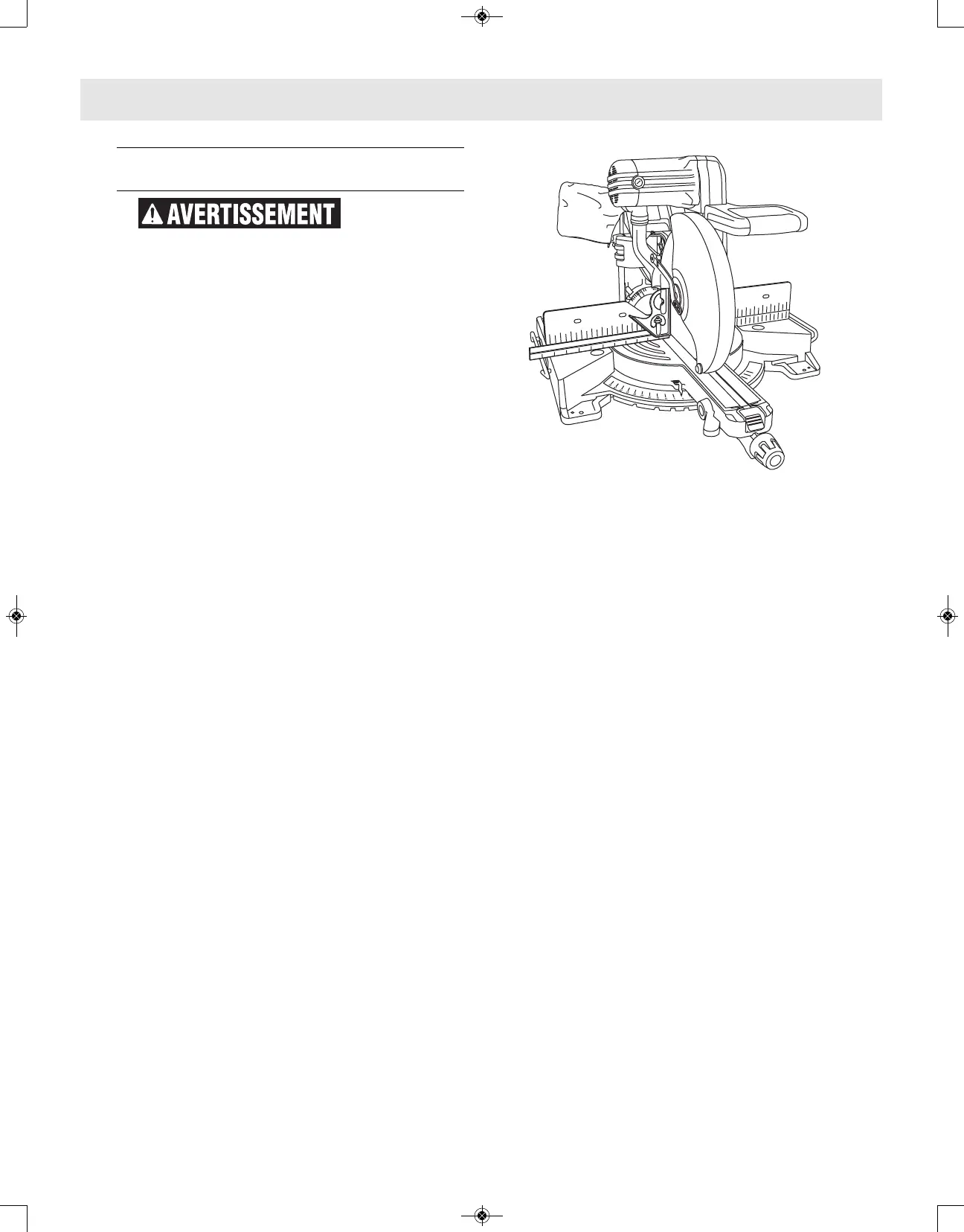

8. Utilisez une équerre combinée pour vous assurer que la
lame est à 90° par rapport à la table (à angle droit).
Placez le bord de la règle de l’équerre contre la table et
faites-la glisser pour que la lame entre en contact avec le
côté vertical de la tête de l’équerre (voir Figure 22).
Figure 22
9. Assurez-vous que la plaque de la lame de scie (pas les
dents) est en contact avec le côté à 90° de l’équerre. Si la
plaque de la lame de scie n’est pas entièrement en
contact avec le côté à 90° du corps de l’équerre, suivez
les procédures de « Réglage de la butée de biseau à 0° ».
Réglages
