Soporte de la pieza de trabajo
ABRAZADERAS
U
tilización de la abrazadera para la pieza de trabajo –
Esta abrazadera sujeta fácilmente una pieza de trabajo a la
mesa o la base.
1. Inserte la barra estriada de la abrazadera hacia abajo en
un agujero para poste de abrazadera; hay dos agujeros
para poste ubicados en la base detrás del tope-guía. El
extremo estriado debe estar en el poste al menos 1/2
pulgada.
2. Deslice la abrazadera hacia abajo hasta que su pie de
goma contacte la pieza de trabajo.
3. Ajuste la altura de la abrazadera para que no toque el
tope-guía deslizante.
4. Rote el pomo de la abrazadera hasta que la pieza de
trabajo esté firmemente sujeta en la posición correcta.
5. Mueva el cabezal de la sierra hacia arriba y hacia abajo y
hacia delante y hacia atrás para asegurarse de que no
toque la abrazadera.
Es posible que haya
cortes com puestos
extremos en que no se pueda usar una abrazadera.
Sujete la pieza de trabajo con la mano fuera de la “Zona
de no tocar con la mano”. No intente cortar piezas
cortas que no se puedan fijar con una abrazadera y que
puedan hacer que la mano quede dentro de la “Zona de
no tocar con la mano”.

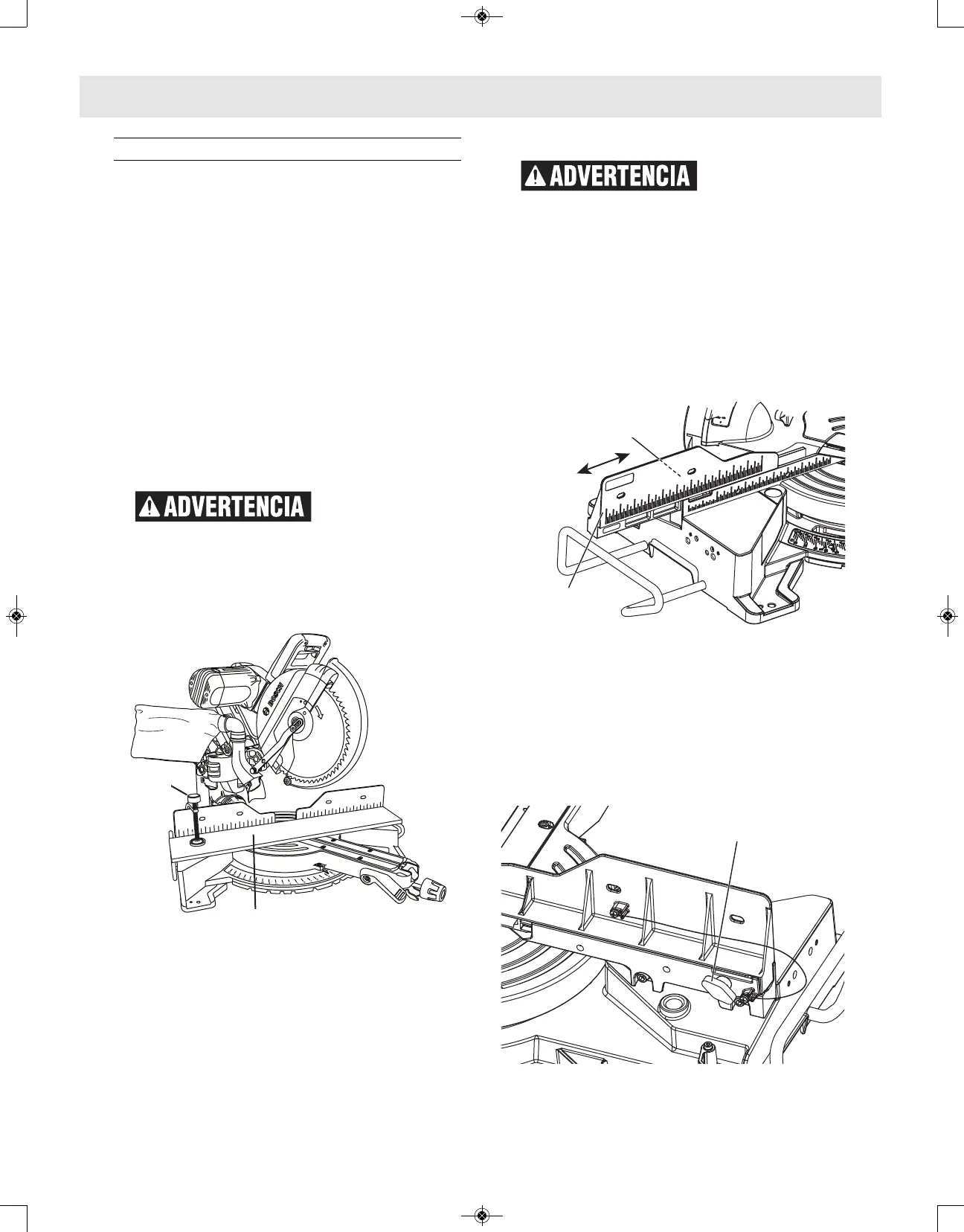

Figura 32. Abrazadera para la pieza de trabajo
Abrazaderas – Otros dispositivos de sujeción, tales como
abrazaderas en C, se pueden utilizar para sujetar
firmemente la pieza de trabajo contra la mesa y el tope-
guía. Asegúrese de que las abrazaderas estén fuera de la
trayectoria de corte.
TOPES-GUÍA DESLIZANTES
Para proporcionar
suficiente espacio (6
pulgadas como mínimo) desde la mano hasta la hoja de
sierra, extienda los topes-guía deslizantes y las
e
xtensiones de la base cuando haga cortes extremos en
bisel, a inglete o compuestos.
UTILIZACIÓN DE LOS TOPES-GUÍA DESLIZANTES
1. Afloje el pomo de fijación del tope-guía girándolo en
sentido contrario al de las agujas del reloj.
2. Deslice el tope-guía hasta la posición deseada.
3. Fije el tope-guía en la posición deseada girando el pomo
de fijación en el sentido de las agujas del reloj.
Figura 33
REMOCIÓN DE LOS TOPES-GUÍA DESLIZANTES
Cuando realice cortes compuestos y corte a inglete en
ángulos de bisel extremos, puede que sea necesario retirar
el tope-guía.
1. Rote el pomo de fijación del tope-guía en sentido
contrario al de las aguas del reloj siete rotaciones.
2. Levante el tope-guía para retirarlo.
Figura 34
