84
Utilisation du levier de verrouillage du
mécanisme
Pour ne pas risquer
de blessures, dé -
b
ranchez toujours la fiche électrique de la prise de
courant avant d’effectuer toute opération
d’assemblage, de réglage ou de réparation.

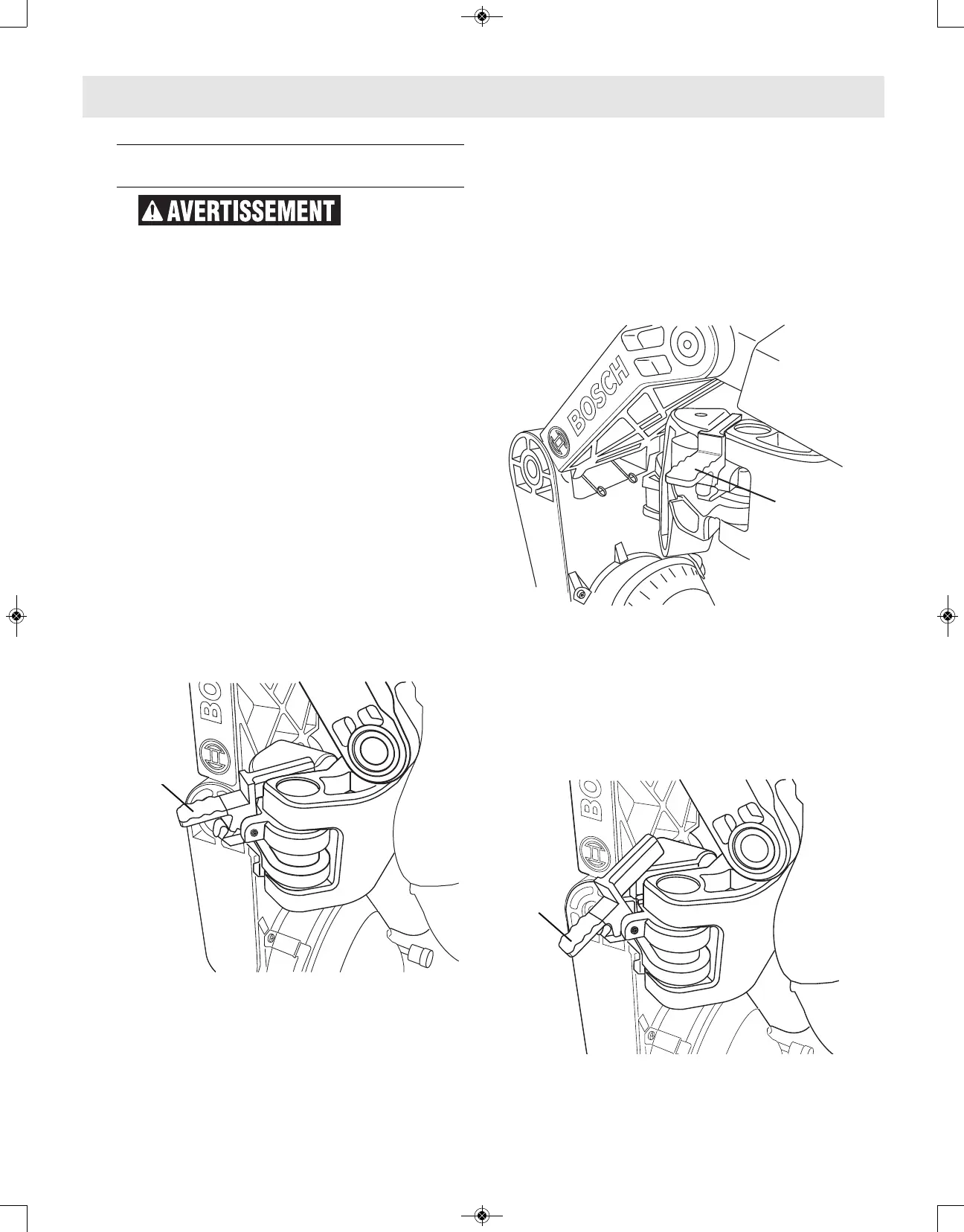

LEVIER DE VERROUILLAGE DU MÉCANISME
Le levier de verrouillage (article 27 – page 74) est situé sur
le côté arrière gauche du mécanisme.
Quand il est engagé, il verrouille le système (article 35 –
page 74) soit dans la position totalement avancée, soit
dans la position totalement reculée, et il empêche tout
mouvement pendant le transport de la scie. Quand elle est
dans sa position totalement reculée, la scie est plus
compacte, ce qui facilite son levage et son rangement. La
position totalement reculée est souvent utilisée pour
effectuer des coupes de cisaillement.
POUR ENGAGER LE LEVIER DE VERROUILLAGE
Avec la scie dans la position totalement reculée –
1. Saisissez la poignée principale de la scie (article 3 – page
73) et poussez (en le faisant glisser) l’ensemble de tête
aussi loin que cela sera possible. Les logements du haut
seront en position verticale et fermée.
2. Soulevez la languette sur le levier de verrouillage pour
engager son coin dans la zone commune entre les deux
logements du bas. Relâchez la languette du levier de
verrouillage et la poignée principale. L’ensemble de tête
est alors verrouillé en position totalement reculée.
Figure 13.
Pour engager dans la position reculée
A
vec la scie dans la position totalement avancée –
1. Saisissez la poignée principale de la scie (article 3 – page
73) et tirez (en le faisant glisser) l’ensemble de tête aussi
l
oin vers vous que cela sera possible. Le mécanisme est
maintenant complètement étendu.
2. Soulevez la languette sur le levier de verrouillage pour
engager son coin dans la zone commune entre les deux
logements du bas. Relâchez la languette du levier de
verrouillage et la poignée principale. L’ensemble de tête
est alors verrouillé en position totalement avancée.
Figure 14
POUR RELÂCHER LE LEVIER DE VERROUILLAGE
Depuis la position reculée ou avancée –
1. Saisissez la languette sur le levier de verrouillage et
appuyez jusqu’à ce que son coin sorte de la zone
comprise entre les deux logements du bas. Relâchez
votre prise ; le mécanisme est maintenant libre de glisser
vers l’avant comme vers l’arrière.
Figure 15.
Pour relâcher dans la position avancée ou reculée
