146
Utilización de la palanca de fijación del
mecanismo
Para evitar posibles
lesiones, desco necte el
enchufe de la fuente de alimen tación antes de realizar
c
ualquier ensamblaje, ajuste o reparación.
PALANCA DE FIJACN DEL MECANISMO
La palanca de fijación (artículo 27, página 136) está
ubicada en el lado trasero izquierdo del mecanismo.
Cuando la palanca está acoplada, fija el sistema (artículo
35, página 136) en la posición completamente hacia
delante o completamente hacia atrás e impide el
movimiento mientras se transporta la sierra. Cuando se
mantiene en la posición completamente hacia atrás, la
sierra es más compacta para levantarla y almacenarla. La
posición completamente hacia atrás se utiliza a menudo
mientras se realizan cortes de troceado.
PARA ACOPLAR LA PALANCA DE FIJACN
Con la sierra en la posición completamente hacia atrás
1. Agarre el mango principal de la sierra (arculo 3, página
135) y empuje (deslice) el ensamblaje del cabezal hacia
ats tanto como se pueda. Las carcasas superiores
estarán en posición vertical y cerradas.
2. Levante la leneta ubicada en la placa de fijación para
acoplar su cuña en el área de junta entre las dos carcasas
inferiores. Suelte la leneta ubicada en la palanca de
fijación y el mango principal. El ensamblaje del cabezal
quedará fijo en la posición completamente hacia atrás.

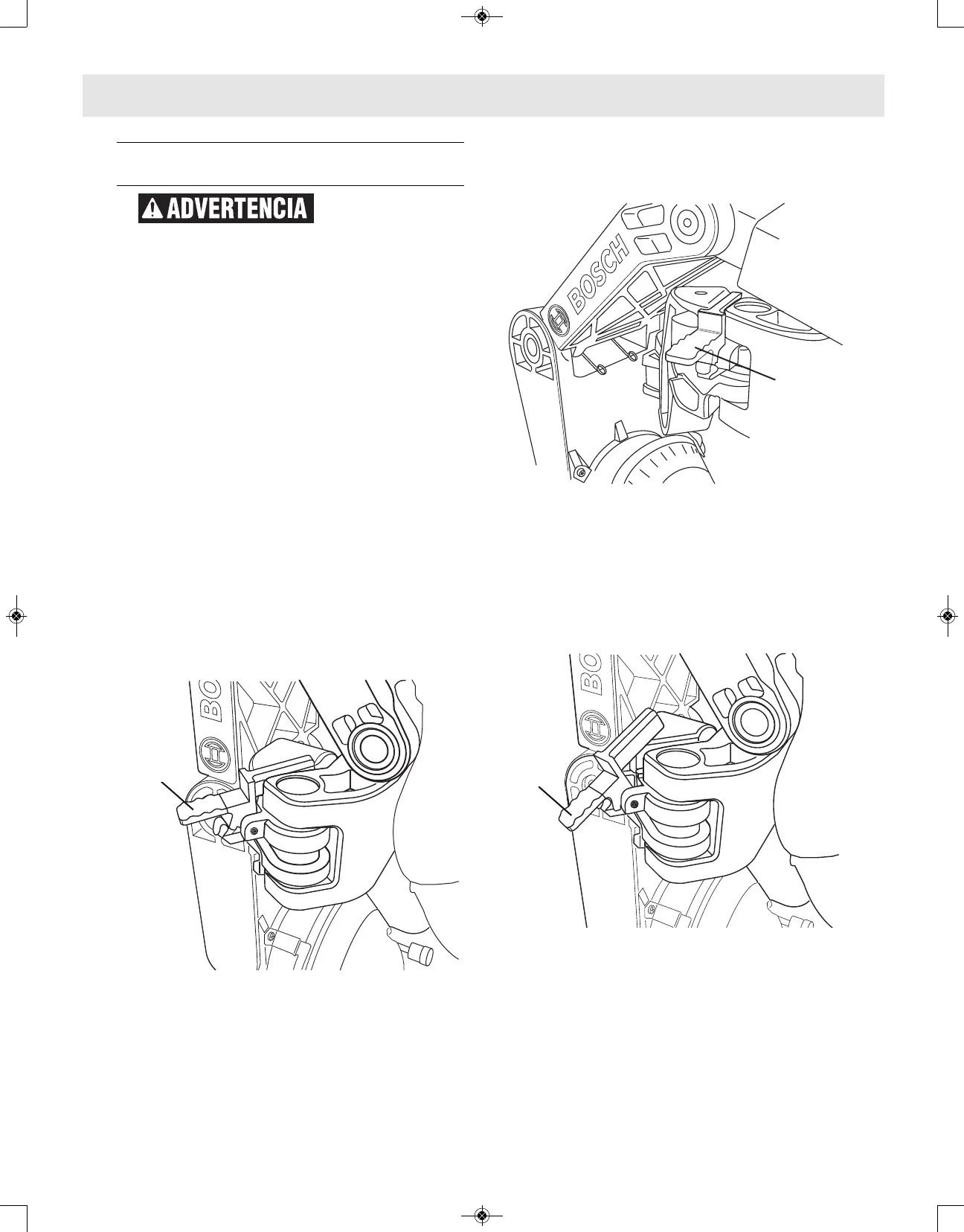

Figura 13. Para acoplarla en la posición hacia atrás
Con la sierra en la posicn completamente hacia
delante –
1. Agarre el mango principal (artículo 3, página 135) y jale
(deslice) el ensamblaje del cabezal hacia usted tanto
como se pueda. El mecanismo queda completamente
extendido.
2. Levante la leneta ubicada en la palanca de fijación para
acoplar su cuña en el área de junta entre las dos carcasas
inferiores. Suelte la leneta ubicada en la palanca de
fijación y el mango principal. El ensamblaje del cabezal
q
uedafijo en la posición completamente hacia delante.
Figura 14
PARA SOLTAR LA PALANCA DE FIJACIÓN
Desde las posiciones trasera o delantera –
1. Agarre la lengüeta ubicada en la palanca de fijación y
presione hacia abajo hasta que su cuña salga de entre las
dos carcasas inferiores. Deje de agarrar la lengüeta; el
mecanismo estará ahora libre para deslizarse hacia
delante y hacia atrás.
Figura 15. Para soltarla en la posición delantera o trasera
Lock
Lever Tab
Lock
L
ever Tab
Lock
Lever Tab
Lengüeta
de la palanca
de fijación
Lengüeta
d
e la palanca
de fijación
Lengüeta
de la palanca
de fijación
Ajustes
2610051885.qxp_CM10GD 12/3/18 8:50 AM Page 146
