Système de détente d’onglet –
Procédure de réglage
Pour ne pas risquer
d
e blessures, dé -
branchez toujours la fiche électrique de la prise de
courant avant d’effectuer toute opération d’assemblage,
de réglage ou de réparation.
ÉTALONNAGE DU SYSTÈME DE DÉTENTE D’ONGLET
1. Engagez la détente d’onglet à la position 0°. Desserrez le
bouton de verrouillage d’onglet d’un demi-tour.
2. Localisez quatre trous ronds dans la plaque de l’échelle
d’onglet. Il y a une vis dans chaque trou. Utilisez la petite
extrémité de la clé hexagonale de 6/4 mm ou d’un clé
hexagonale de 4 mm pour desserrer toutes les quatre vis
d’un à deux tours. Ceci desserrera la plaque de détente
d’onglet (voir Figure 18).

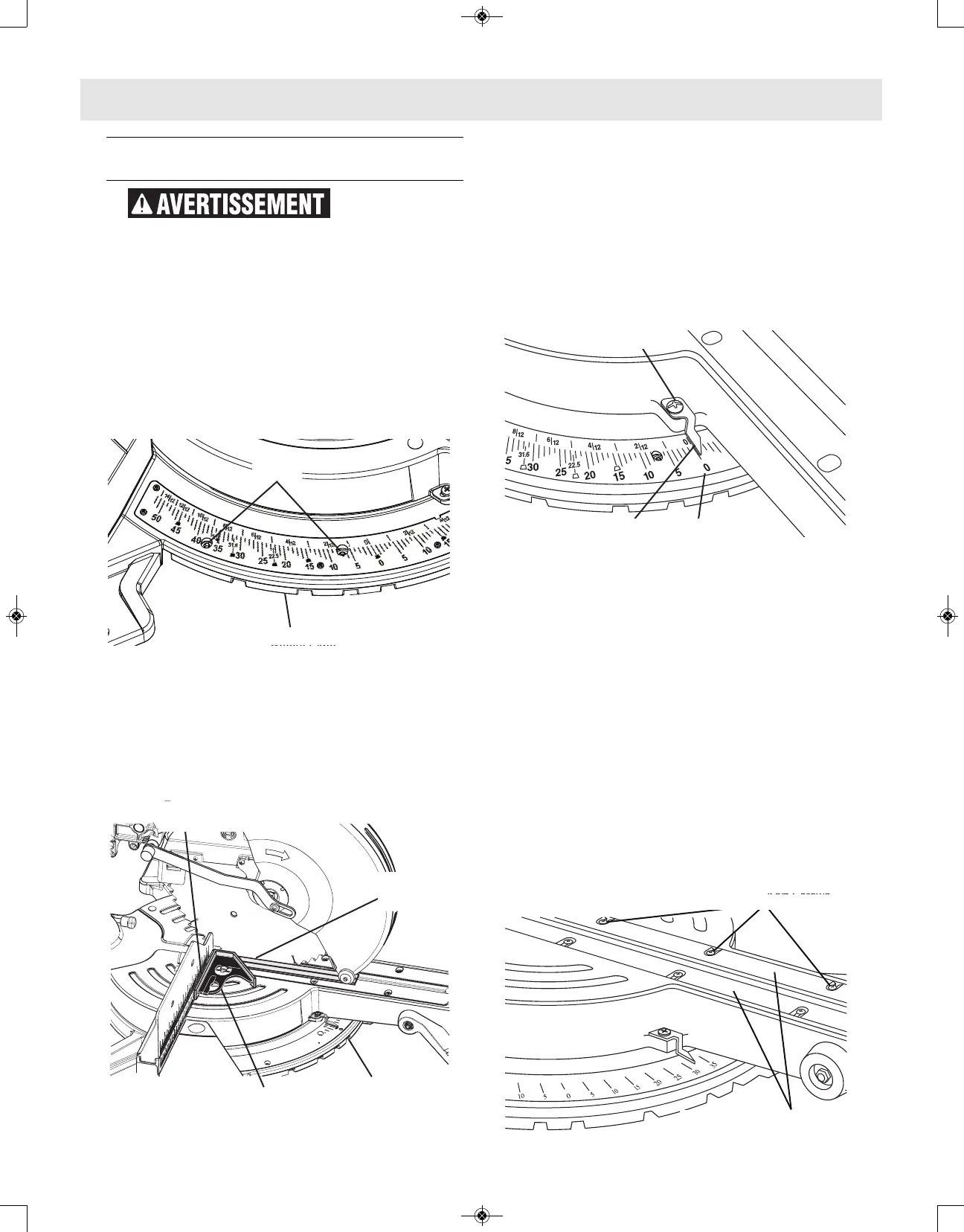

Figure 18
3. Verrouillez la scie en position abaissée au moyen du goujon
de verrouillage de l’ensemble de tête (article 43 – page
74).
4. Tenez un côté d’une équerre combinée de 90° contre le
guide et faites tourner la table (et la plaque de détente)
jusqu’à ce que le côté de la lame de scie soit complètement
en contact avec l’autre côté de l’équerre.
Figure 19
5
. Serrez toutes les quatre vis – desserrez le pointeur de
l’échelle d’onglet et remettez-le dans la position « 0 ».
RÉGLAGE DU POINTEUR DE L’ÉCHELLE D’ONGLET
1. Faites tourner la table à la position 0° et verrouillez-la en place.
2. Élevez l’ensemble de tête pour le mettre dans la position la
plus haute (UP).
3. Desserrez la vis de réglage du pointeur qui tient le pointeur
de l’échelle d’onglet en place (voir Figure 20).
4. Positionnez le pointeur pour l’aligner avec le trait
correspondant à 0°. Serrez la vis.
Figure 20. Réglage de l’échelle d’onglet
RÉGLAGE DES ÉLÉMENTS AMOVIBLES POUR TRAITS
DE SCIE
Les éléments amovibles pour traits de scie doivent être
ajustées près de la lame, mais sans toucher la lame afin de ne
pas risquer d’endommager le bas de l’ouvrage.
1. Maintenez l’ensemble de tête de scie enfoncé et appuyez
sur le goujon de verrouillage de l’ensemble de tête (article
43 – page 74) pour maintenir la scie en position abaissée
(DOWN).
2. Desserrez les six vis des éléments amovibles pour traits de
scie en utilisant la petite extrémité d’une clé hexagonale de
6/4 mm ou d’une clé hexagonale de 4 mm.
3. Ajustez les éléments amovibles pour traits de scie aussi près
de la lame (dents) que possible sans contact avec la lame.
4. Serrez les vis des éléments amovibles pour traits de scie.
REMARQUE : si les angles de biseau sont extrêmes, la lame
de la scie risque d’entailler légèrement l’élément amovible
pour traits de scie.
Figure 21. Éléments amovibles pour traits de scie
