152 | EPS 205 | Funzionamento inizialeit
4. Funzionamento iniziale
4.1 Trasporto e installazione
!
Durante tutti i trasporti di EPS 205 fare attenzione
che il baricentro dell'apparecchio non si trovi al
centro.
1. Prelevare il materiale di imballaggio, il kit di accesso-
ri e la coppa dell'olio dalla cassa di trasporto.
2. Rimuovere la parete frontale della cassa di trasporto.
i Rimuovere velocemente e con entrambe le mani il
materiale di imballaggio che si trova dietro la parete
frontale della cassa davanti a EPS 205.
3. Poggiare la coppa dell'olio e sull'apposito tavolo di
lavoro.
i Sul banco di lavoro (e precisamente a sinistra, vicino
a EPS 205) ci deve essere spazio sufficiente per
poter collocare un recipiente. Durante il processo
di lavaggio di DHK/UI, lo scarico di lavaggio (Fig.3,
Pos.6) viene girato verso il basso, in modo che la
miscela olio-diesel contaminata non penetri nel ser-
batoio dell'olio di prova di EPS 205.
458881-30_Ko
580 ― 600 m
m

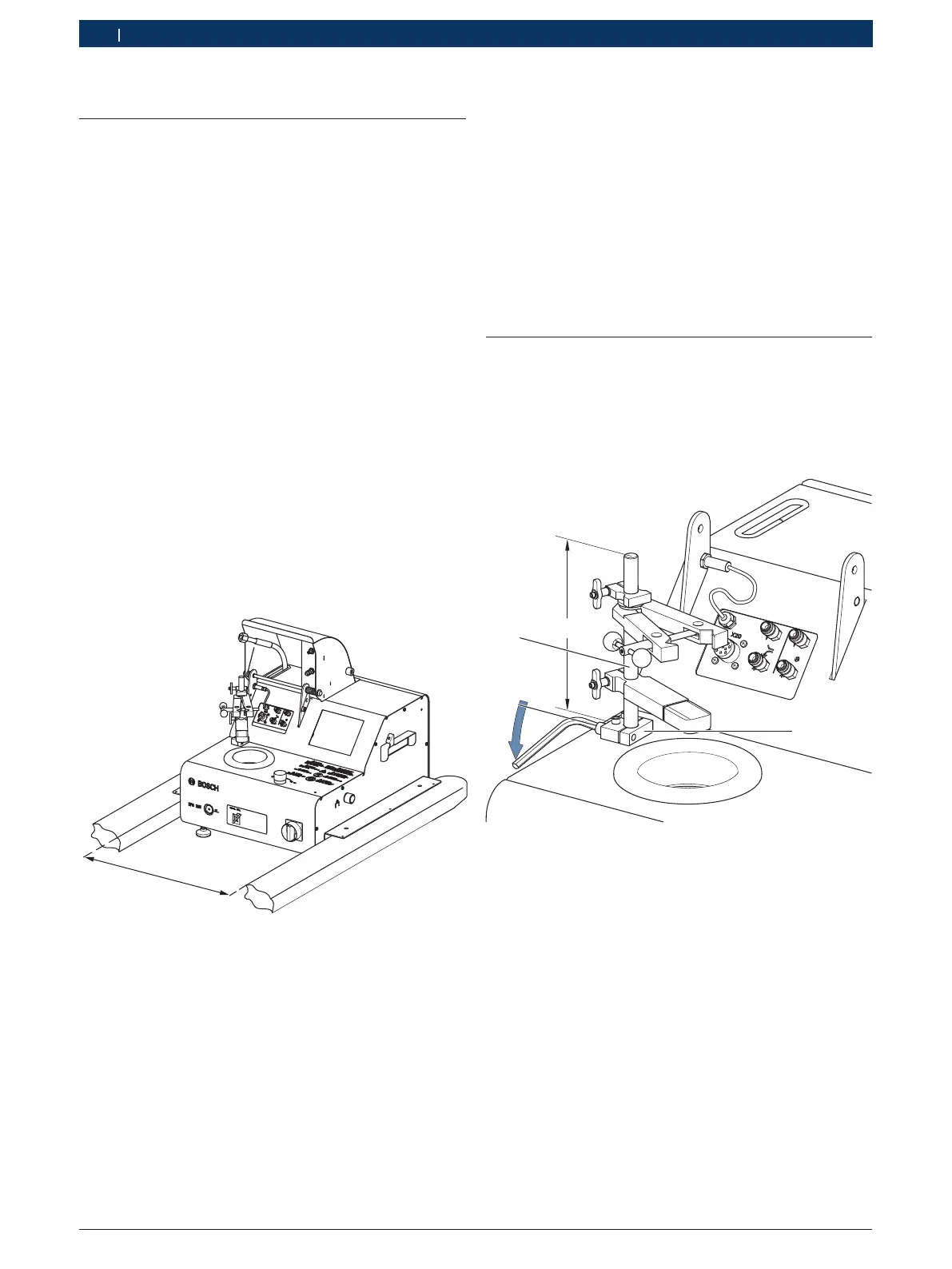

Fig. 32: EPS 205 con squadretta di trasporto
4. Con cautela sollevare EPS 205 dal pallet con un
carrello elevatore e poi mettere EPS 205 nella vasca
di raccolta dell'olio. A questo proposito, regolare la
distanza tra i denti del carrello elevatore in modo
che i denti a sinistra e a destra si posizionino sotto
le squadrette di trasporto di EPS 205 (Fig.32).
i EPS 205 va allineato orizzontalmente in modo che
l'olio di prova raccoltosi nel serbatoio di sedimenta-
zione possa defluire attraverso lo scarico di lavaggio
durante il processo di lavaggio.
5. Togliere le squadrette di trasporto da EPS 205.
Aquesto proposito, togliere le viti (3x per ognuna)
dalle coperture laterali della carcassa.
i Conservare le squadrette di trasporto con le viti in
modo da consentire il trasporto di EPS 205 in un'al-
tra postazione di lavoro.
6. Fissare le coperture laterali della carcassa con le
viti 2910641152 (3x per ognuna) comprese nella
fornitura.
" EPS 205 è posizionato.
4.2 Montaggio del supporto iniettore
1. Inserire il supporto iniettore (fig. 33, pos. 3) nell'ap-
posito elemento di supporto (fig. 33, pos. 1).
2. Fissare il supporto iniettore con la vite a esagono
cavo M6 x 25 (fig. 33, pos. 2).
" Il supporto iniettore è montato.
250 mm
458883-05_Ko
1
2
3
Fig. 33: Montaggio del supporto iniettore
1 Corpo di sostegno
2 Vite a esagono cavo M6 x 25
3 Supporto iniettore
