Manutenzione ed utilizzo del Terminale
ATTENZIONE
• Per la pulizia utilizzare solo panni morbidi ed asciutti oppure leggermente inumiditi con acqua; non
utilizzare alcun tipo di prodotto chimico.
• Utilizzare il terminale solo con la penna in dotazione o con strumenti simili; non utilizzare utensili, penne
o altri strumenti appuntiti che potrebbero danneggiare il display e comprometterne il funzionamento.
• Non esporre lo schermo LCD alla luce diretta del sole.

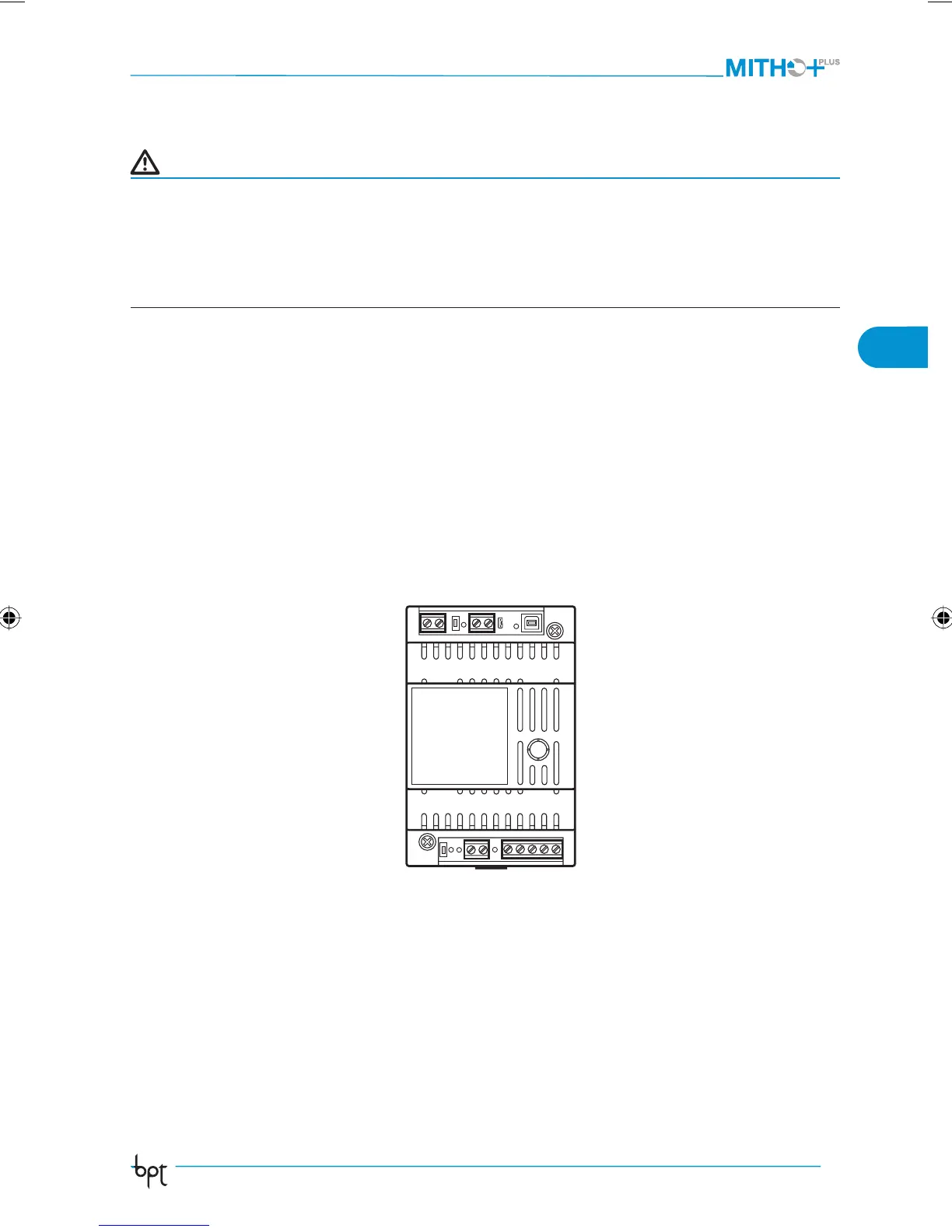

Gateway OH/GW
Dispositivo che permette di interfacciare la rete di terminale collegati su Bus MultiMaster (MM) con i sistemi
di automazione elettrica BPT e di sicurezza antintrusione Brahms B2 e C4.
Per la parte di interfacciamento con i sistemi di automazione elettrica BPT si possono collegare:
- senza ripetitore Bus NH-RBB
- n° 1 alimentatore OH/A.01 e 38 moduli di automazione elettrica generici BPT;
- con ripetitore Bus NH-RBB
- n° 1 alimentatore OH/A.01 e 78 moduli di automazione elettrica generici BPT.
Ogni gateway viene contato come 1 nodo domotico.
NOTA. In collegamenti con ripetitori NH-RBB prevedere la seguente sequenza di collegamento:
- OH/A.01+38 moduli+NH-RBB+40 moduli di automazione elettrica BPT.
Per la parte sicurezza antintrusione si connette la centrale B2 e C4 per mezzo di un’interfaccia seriale.
Caratteristiche tecniche
• Alimentazione: 12÷24 V DC.
• Assorbimento:
70 mA a 12 V DC,
50 mA a 18 V DC,
45 mA a 24 V DC.
• Temperatura di funzionamento: da 0 °C a 35 °C.
• Dimensioni: modulo da 4 unità basso per guida DIN.
