32
Manuale Tecnico
IT
Funzione del pulsante
SERVICE
Serve a veri care il corretto colle-
gamento e funzionamento dell’ap-
parecchio, tramite l’accensione del
LED dopo la pressione del pulsante.
Funzione del LED SERVICE
(giallo)
Lampeggia ogni volta che viene
premuto il pulsante di SERVICE.
Può avere anche delle altre segna-
lazioni:
- Sempre acceso: indica appa-
recchio guasto.
- Sempre spento (anche dopo
aver premuto il pulsante
SERVICE): indica apparecchio
guasto o BUS non collegato.
Funzione del pulsante
RESET
Premere il tasto impulsivamente
ogni volta che anomalie di fun-

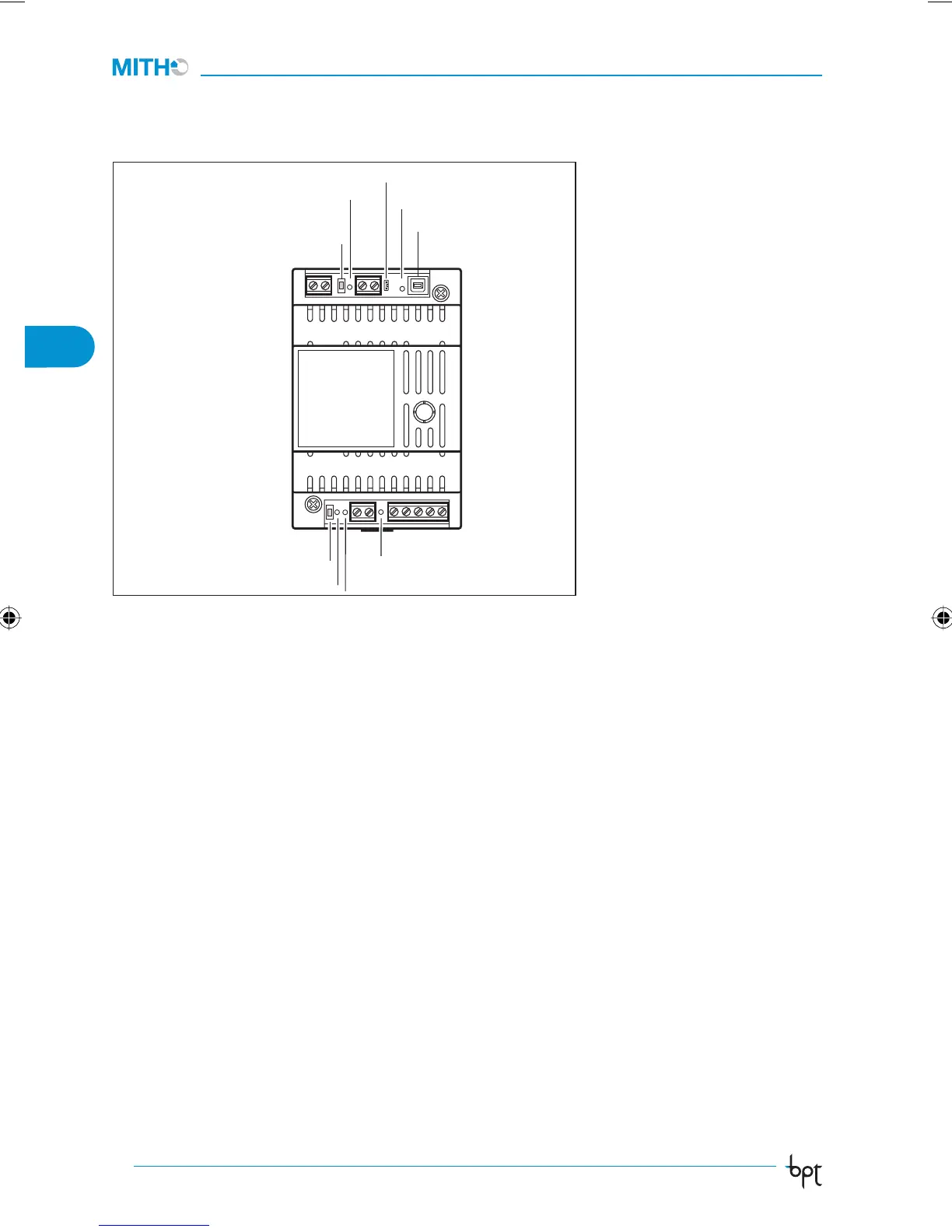

3
CN1
TAMPER
LED USB
RESET
SERVICE
LED SERVICE
LED UBP
LED LA
LED MM
zionamento, interventi e altre ra-
gioni tecniche richiedono il reset
dell’apparecchio.
Questa operazione NON com-
porta la cancellazione di even-
tuali programmi che saranno
ripristinati, assieme agli altri dati,
al riavvio dell’apparecchio.
Funzione dei ponticello
TAMPER (fig. 3)
Normalmente inserito.
Togliere il ponticello e inserire il
cablaggio in dotazione per con-
nettere l’interruttore di tamper
del quadro.
Funzione della porta USB
CN1 (fig. 3) (USB)
Questa uscita USB permette di
connettere il disposito a un PC
per l’aggiornamento e/o l’instal-
lazione del software di program-
mazione MH-SW.
Se il cavo USB è collegato cor-
rettamente il LED USB di colore
verde si accende per confer-
ma.
Funzione del LED (verde)
I LED presenti vicino alle morset-
tiere (LED MM, LED LA, LED UBP)
lampeggiano se il bus è attivo.
Collegamento con la
porta di comunicazione
USB
Connettere l’interfaccia alla por-
ta USB del PC usando un cavo
USB.
Windows (versione 200, XP e
VISTA) riconoscerà automatica-
mente che è stato collegato un
nuovo dispositivo e chiederà il
le del driver.
Selezionare la cartella nella quale
è stato installato il programma
del software di programmazione
MH-SW, poi selezionare la cartel-
la DRIVER_USB e premere OK per
caricare il driver.
Lo stato dell’interfaccia può
essere verificato sotto i dispo-
sitivi USB dell’icona Sistema
nella cartella Pannello di con-
trollo.
Con gurazione del
Gateway
Per il funzionamento dellinter-
faccia occorre installare, tramite
l’apposito connettore CN1, il
software di programmazione
MH-SW.
Per la programmazione fare riferi-
mento alle istruzioni del software
MH-SW.
PULSANTE
PULSANTE
ManTecnico_MithoPlus IT_GB 2484532 32ManTecnico_MithoPlus IT_GB 2484532 32 18-06-2008 11:48:1918-06-2008 11:48:19
