Bpt mitho+ - Terminali E Gateway

18
Manuale Tecnico
IT
Terminali e gateway
• I terminali ed i gateway sono connessi tra di loro tramite il bus multimaster dedicato per realizzare i coman-
di globali (sincronizzazione ora, dati ed eventi...).
• Necessità di alimentare i terminali Mitho ed i gateway OH/GW in locale a 12-24 V DC.
• Possibilità di collegare massimo 10 dispositivi tra Mitho e gateway OH/GW.
• Si possono collegare i terminali Mitho e i gateway per lo stesso impianto in topologia libera.

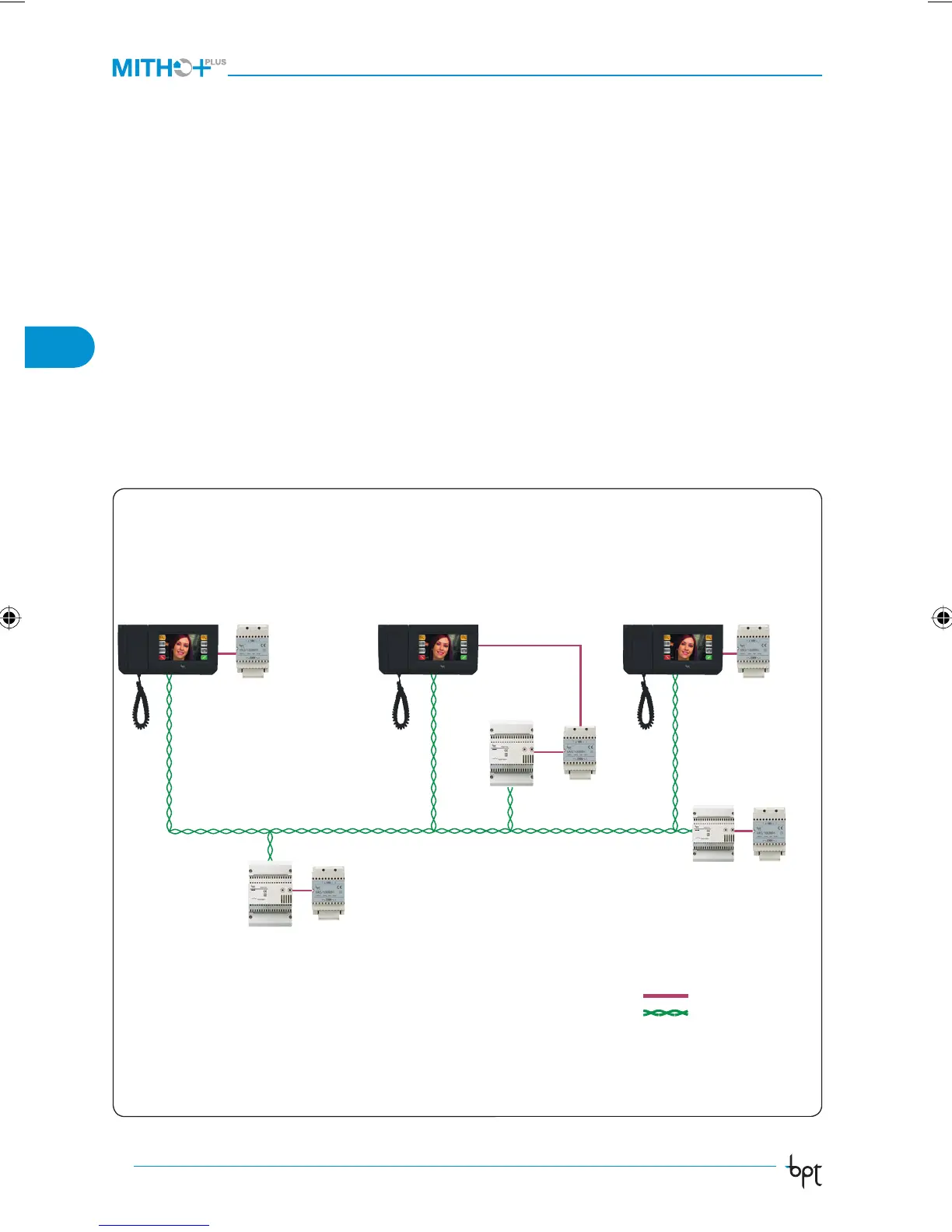

Somma cavo totale steso bus multimaster
A+B+C+D+E+F+G+H+I: MAX 500 m
DISTANZA MASSIMA GATEWAY/TERMINALE = 100 m
* NOTA:
il cavo utilizzato è il bus BPT NH-C1D
TERMINALE
GATEWAY
GATEWAY
GATEWAY
B
D
E
F
Doppino Twistato isolamento 5 mm*
TERMINALE TERMINALE
ALIMENTATORE
ALIMENTATORE
ALIMENTATORE
ALIMENTATORE
ALIMENTATORE
I
Alimentazione locale
Bus Multimaster
C
A
G
H
