Manuale Tecnico
IT

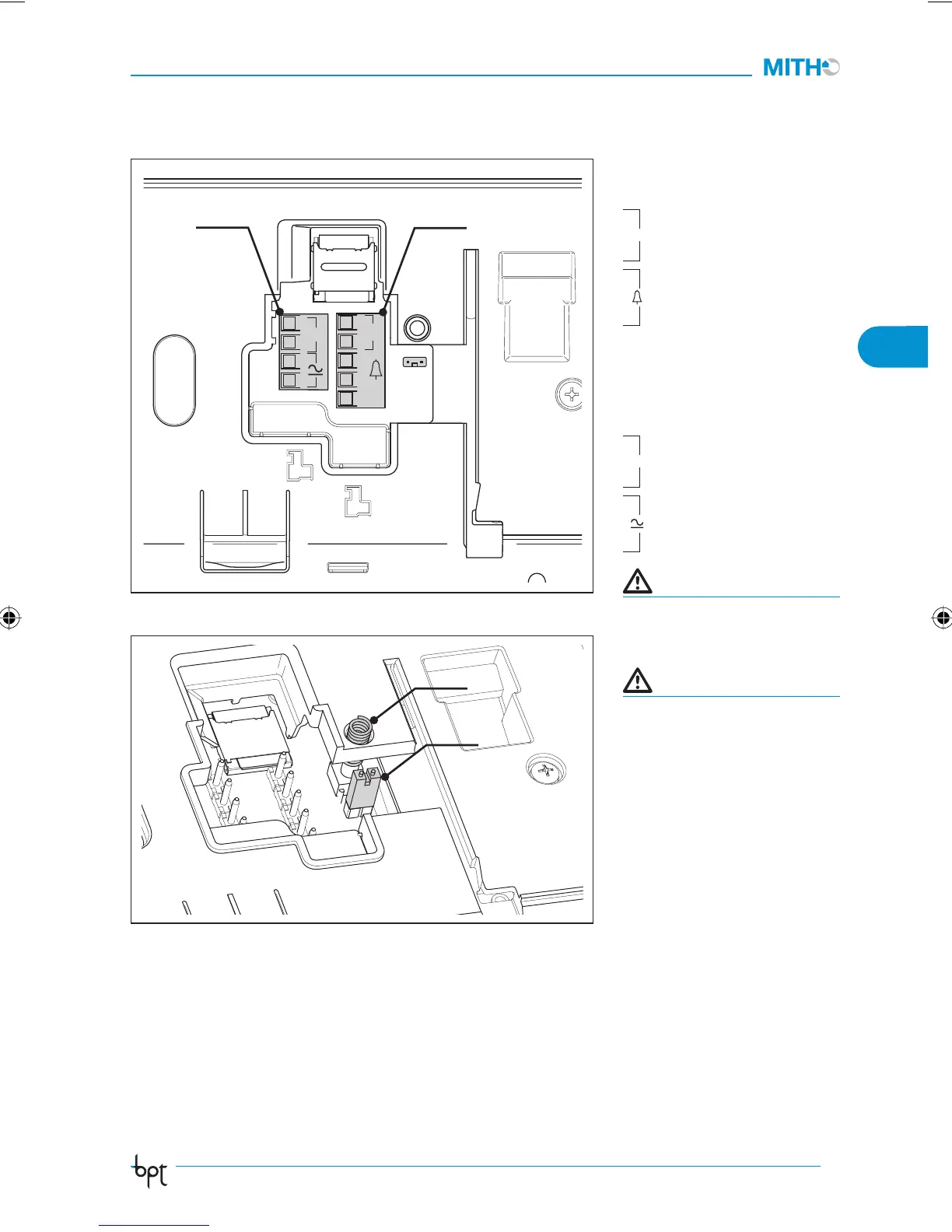

Funzione dei morsetti
Morsettiera M1
BUS videocitofonia 2 fili X1 B
+
ingresso chiamata dal
pianerottolo
–
ingresso allarme
(attivo verso massa)
AL
Morsettiera M2
BUS MultiMaster MM
alimentazione locale
14÷24 V DC 12÷16 V AC
ATTENZIONE
Una volta eseguiti i cablaggi rein-
serire attentamente le morsettie-
re come indicato in  gura 9.
ATTENZIONE
Il videoterminale può essere
alimentato sia in corrente con-
tinua che alternata.
Funzione del pulsante SW2
(Tamper)
Il videoterminale è dotato di un
contatto tamper anti manomissio-
ne SW2 (fig. 10), da utilizzare nel ca-
so in cui il dispositivo sia connesso
ad impianti antintrusione Brahms.
Funzione del ponticello
SW4 (Resistenza di chiusura)
L’apparecchio dispone di un
ponticello SW4 (fig. 10), per l’im-
pedenza di chiusura di fine linea
dell’impianto di videocitofonia.
Togliere il ponticello se la linea
prosegue verso altri derivati in-
terni videocitofonici.
AL
B
+
–
MM
9
10
SW2
SW2
SW4
SW4
M1
M1
M2
M2
