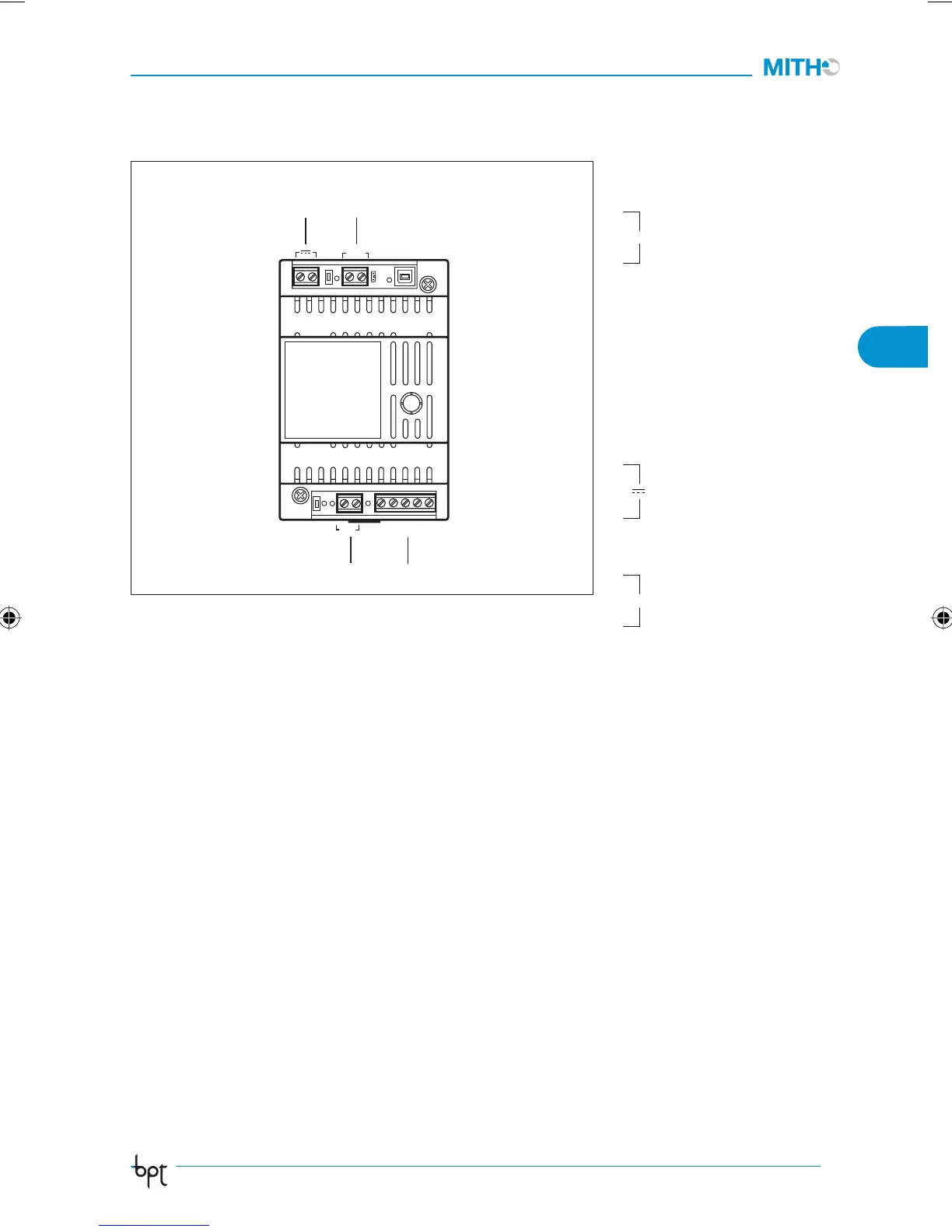

Funzione dei morsetti
Morsettiera M1
Linea Bus automazione
elettrica
LA
Morsettiera M2
R+ Collegamento al
R– bus RS422 per
T+ impianti antintrusione B2
T–
– Massa comune
Morsettiera M3
Alimentazione
12÷24 V DC
Morsettiera M4
MM Bus MultiMaster
M3
M4
R+
R–
T+
T–
–
LA
M2
M1
MM
