- 19 -

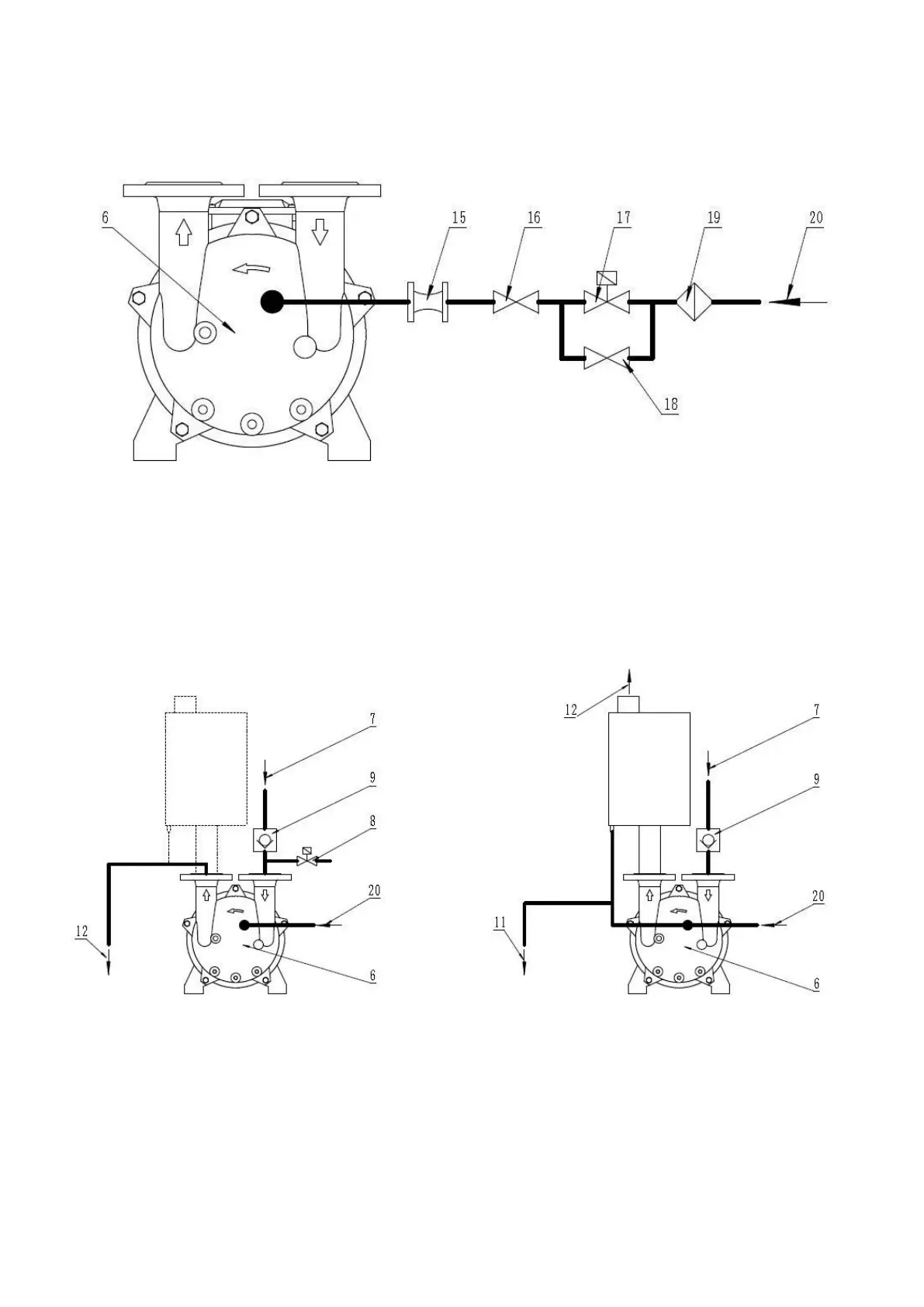

Abbildung 2. Empfohlener Anschluss des
Arbeitsmittelversorgungssystems
6) Vakuumpumpe der Serie 2BV; 15) Durchflussmesser; 16) Steuerventil; 17) Magnetventil; 18)
Bypass-Leitung mit Rückschlagventil; 19) Filter; 20) Zuleitung des Arbeitsmittels.
Abbildung 3. Methoden der Zufuhr des Arbeitsmittels
(schematische Darstellung)
Direkte Wasserversorgung: Abscheider und teilweise Rückführung:
6) Vakuumpumpengehäuse; 7) Saugstutzen; 8) elektromagnetisches Relais; 9)
Rückschlagventil; 10) Abscheider; 11) Bypassventil; 12) Auslassleitung; 20)
Versorgung mit Arbeitsmitteln.
