- 21 -

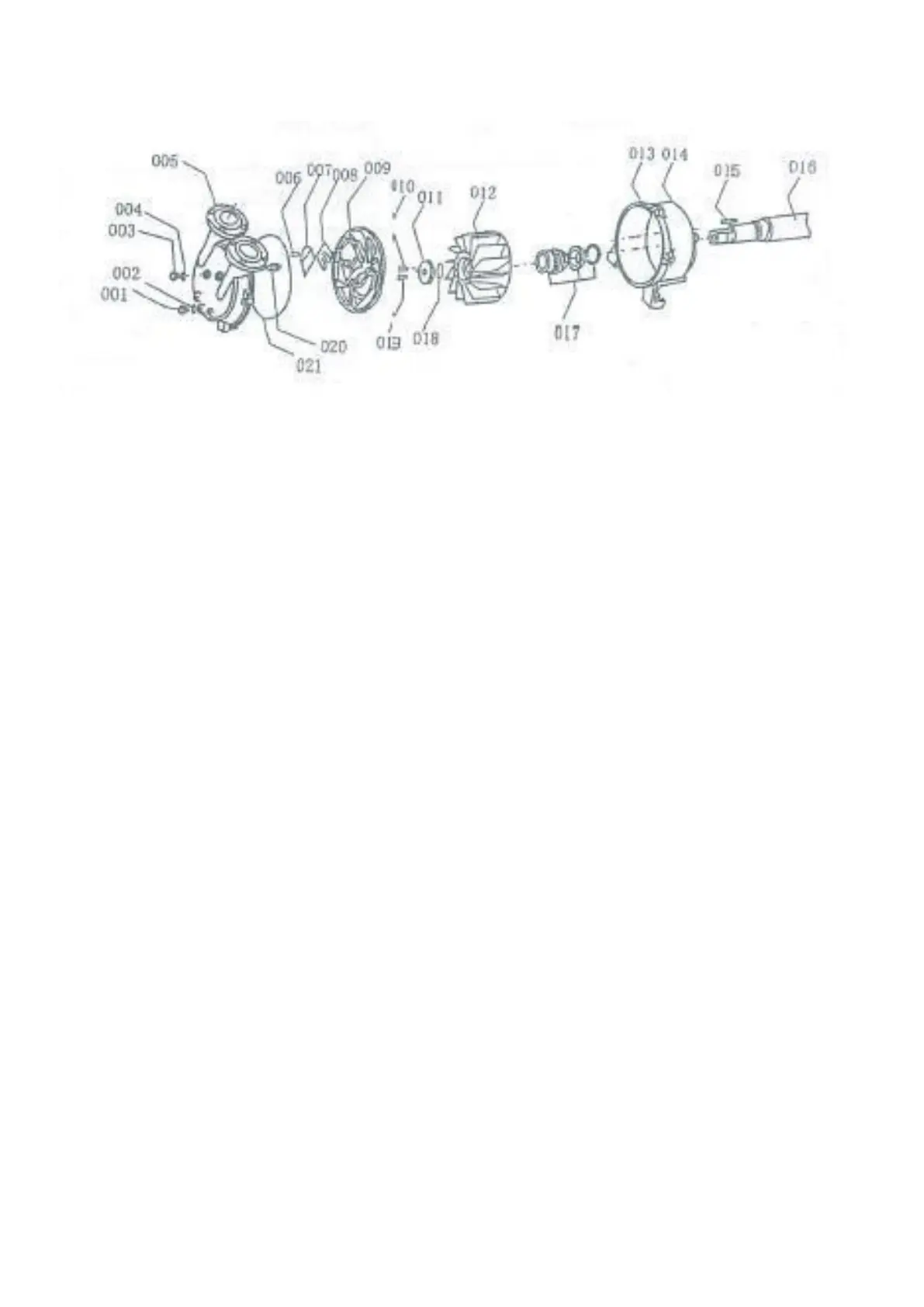

Abbildung 5. Zeichnungen von Ersatzteilen

001) Verbindungselement; 002) O-Ring; 003) Verbindungselement; 004) O-Ring; 005)

Pumpendeckel; 006) Befestigungselemente; 007) Dichtungsplatte; 008) Ventilplatte; 009) Scheibe;

010) Befestigungselemente; 011) Dichtungsscheibe für das Laufrad; 012) Laufrad (Laufrad);

013) Dichtung; 014) Pumpengehäuse; 015) Schraubenschlüssel; 016) Welle; 017) mechanisch

Dichtung; 018) Einstelldichtung; 019) Befestigungselemente; 020) Kavitationsschutzdüse; 021)

Dichtungsring.
