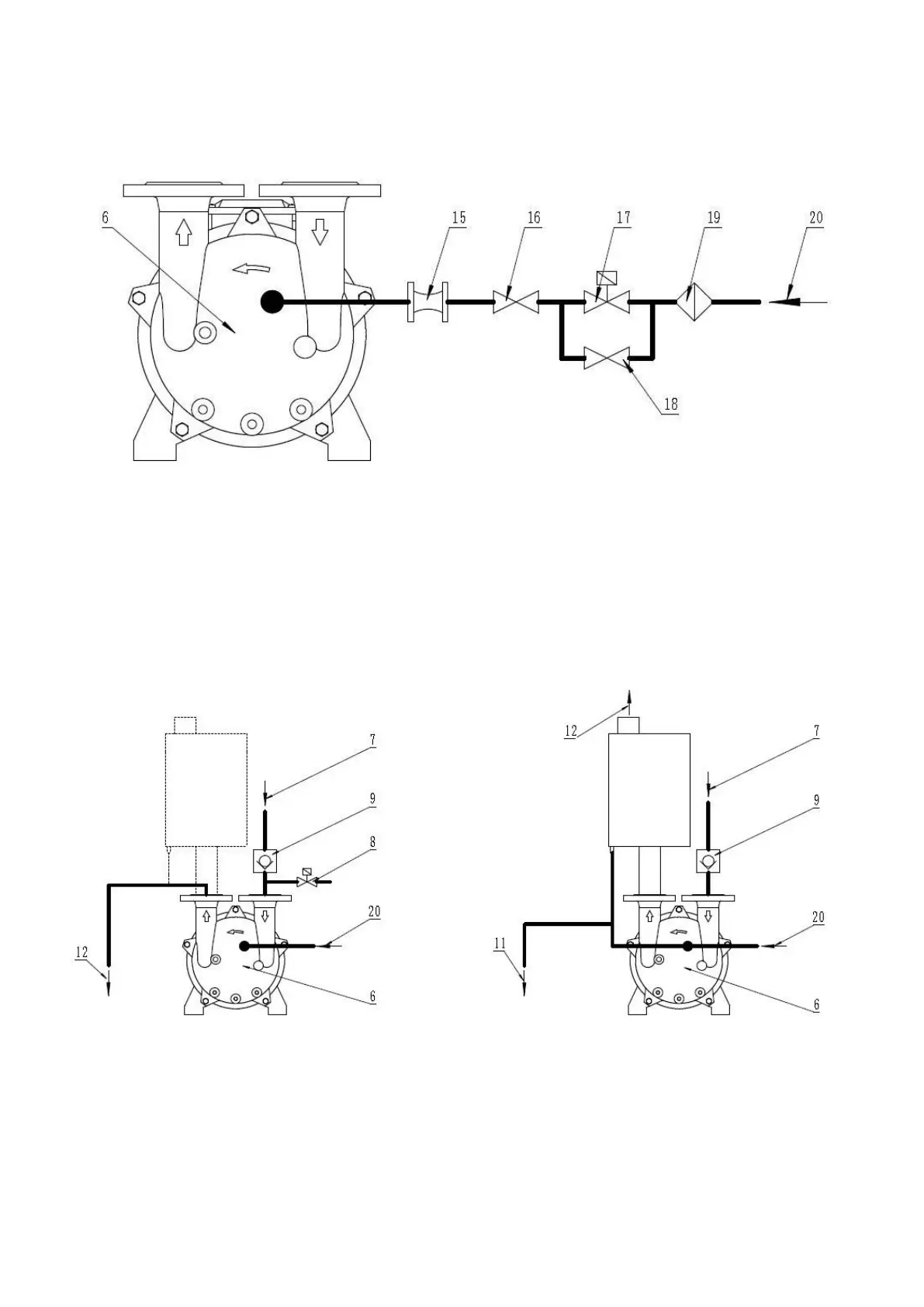

Малюнок 2. Рекомендоване підключення системи подачі
робочої рідини
6) вакуумний насос серії 2BV; 15) витратомір; 16) регулювальний вентиль; 17)
електромагнітний клапан; 18) байпасна лінія зі зворотним клапаном; 19) фільтр; 20) лінія
подачі робочої рідини.
Рисунок 3. Методи подачі робочої рідини (схематичне
зображення)
Пряма подача води: Сепаратор і часткова рециркуляція:
6) корпус вакуумного насоса; 7) всмоктувальний патрубок; 8) електромагнітне реле; 9)
зворотний клапан; 10) сепаратор; 11) перепускний клапан; 12) вихідний патрубок; 20)
подача робочої рідини.
