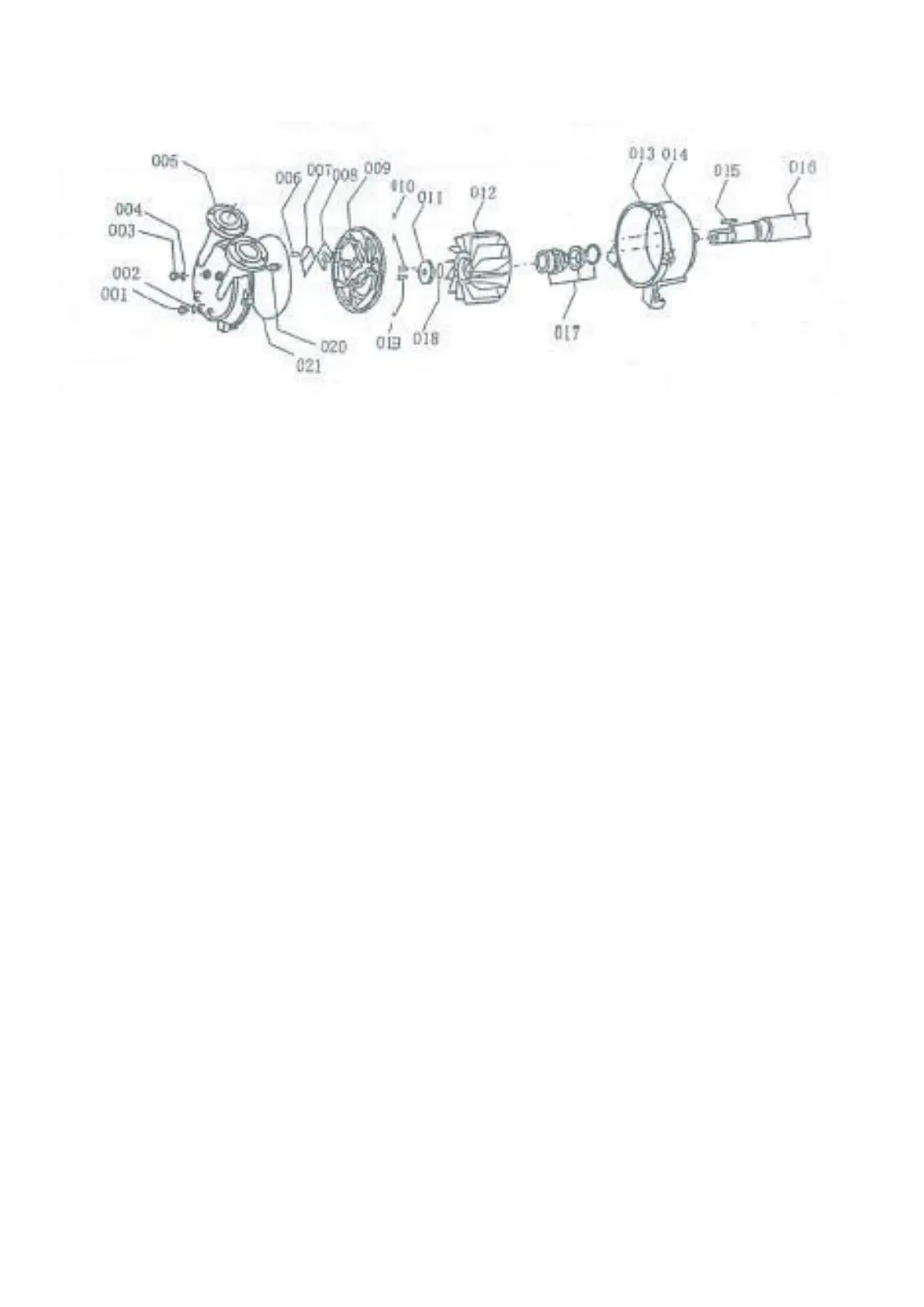

Рисунок 5. Креслення запасних частин
001) кріплення; 002) кільце ущільнювача; 003) кріплення; 004) кільце ущільнювача; 005)
кришка насоса; 006) кріплення; 007) ущільнювальна пластина; 008) пластина клапана; 009) диск;
010) кріплення; 011) ущільнювальна шайба робочого колеса; 012) робоче колесо (імпелер);
013) ущільнювальна прокладка; 014) корпус насоса; 015) ключ; 016) вал; 017) механічне
ущільнення; 018) регулювальна прокладка; 019) кріплення; 020) патрубок кавітаційного
захисту; 021) кільце ущільнювача.
