Installationetcâblage



Couper et consigner l'alimentation électrique avant d'intervenir •
sur l'installation.
Respecter la règlementation en vigueur en matière de pré-•
vention des accidents et de sécurité relative aux appareils
électriques.





Prendre toutes les précautions pour éviter toute projection de •
fluide à l'intérieur de l'indicateur de position.


Prendre toutes les précautions pour éviter tout contact de •
l'électronique avec un élément métallique (tournevis par
exemple).
Assembler l'appareil comme indiqué au chap.
→ 7., avant de le
câbler.
Effectuer le câblage électrique conformément au paragraphe
→
8.2.1. à 8.2.6. correspondant à votre version du 1062.
Une fois l'appareil câblé, bloquer le câble pour qu'il n'entrave pas
→
la mobilité de la tige de recopie, en l'insérant dans les encoches
prévues à cet effet dans le fond du boîtier, comme l'indique la
Fig.6 ci-dessous :

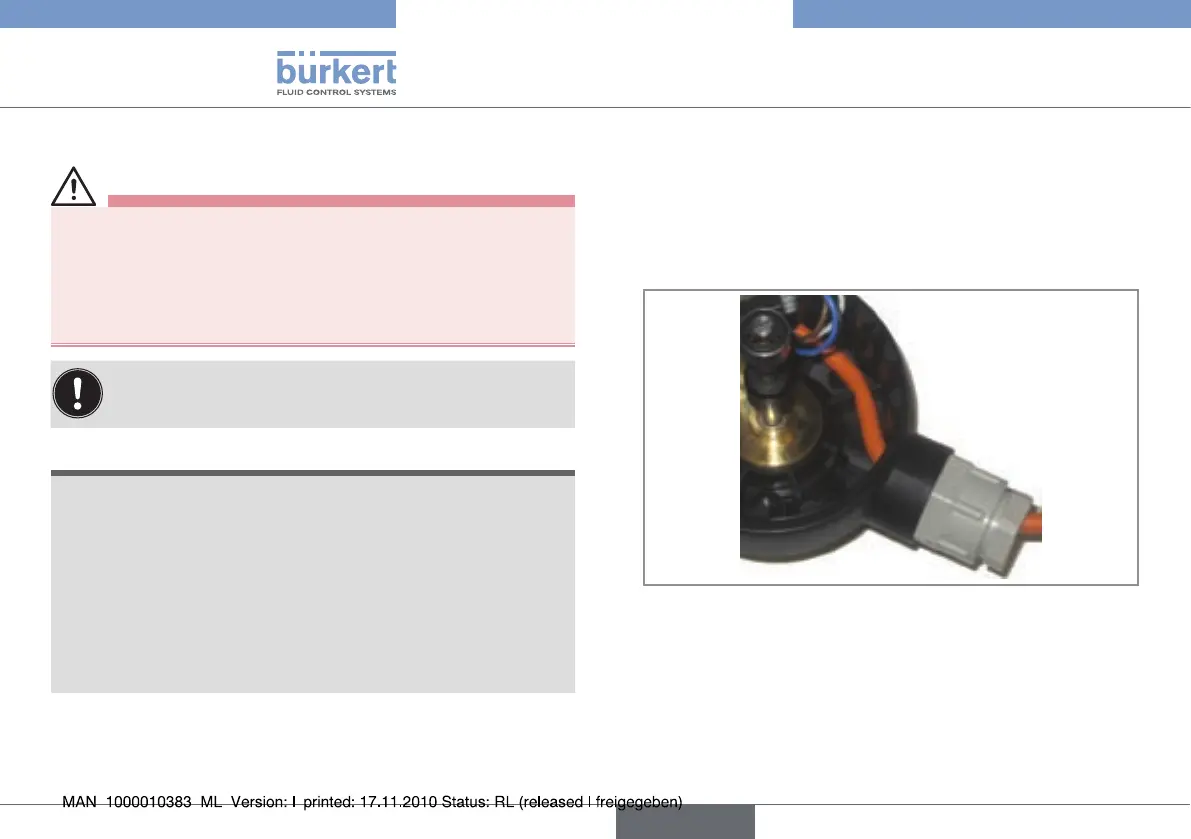

Fig.6 Position finale du câble
