17
français
Assemblage

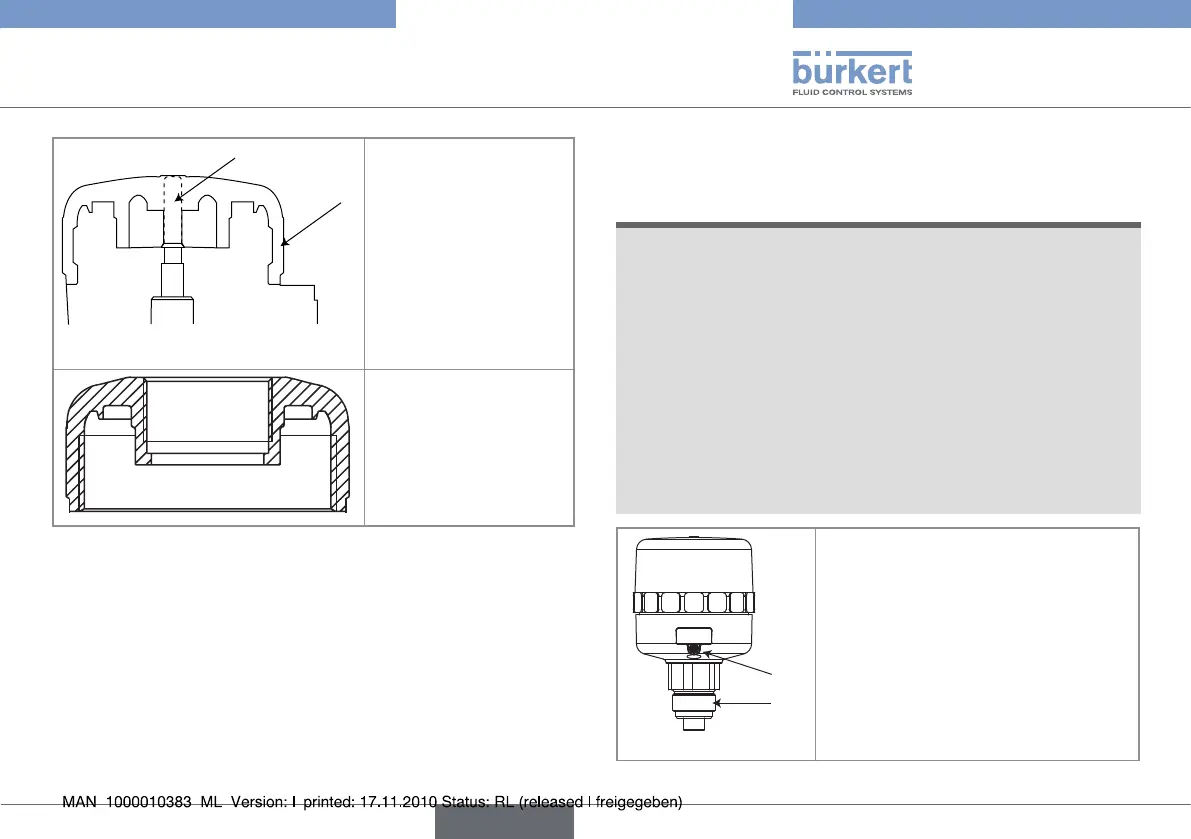

Retirer la partie haute, →
"A", de l'actionneur en
la dévissant avec la clé
disponible en acces-
soire (référence de
commande 639175).
Retirer la partie supé-
→
rieure "B" de la tige
de l'actionneur en la
dévissant à la main.
Visser la partie haute →
d'actionneur fournie
avec le 1062 sur l'ac-
tionneur de taille 40, et
le serrer à l'aide de la
clé (référence de com-
mande 639175).
Remplacer la partie haute de l'actionneur de taille 40Fig.5
Eviter toute projection de fluide à l'intérieur de l'actionneur.•
Eviter toute projection de fluide à l'intérieur de l'indicateur de •
position.
Eviter tout contact de l'électronique avec un élément métallique •
(tournevis par exemple).
Si la vanne est munie d'un actionneur →
de taille 40, remplacer la partie haute
de l'actionneur. Voir paragraphe 7.2.
Dévisser la vis pointeau "C" du 1062
→
pour déverrouiller le système de
recopie "D" à l'aide d'une clé 6 pans
mâle.
Retirer doucement le système de
→
recopie "D" du boîtier du 1062.
