Burkert 1062 - Câbler Une Version À Détecteur Inductif 2 Fils; Câbler Une Version À Détecteur Inductif 3 Fils

31

français
Installationetcâblage


+
-
+
-
100 mA max.
+
-
1062
10-30 VDC
125 mA
Alimentation
Charge
Vitesse de réaction fonction
de la charge max.

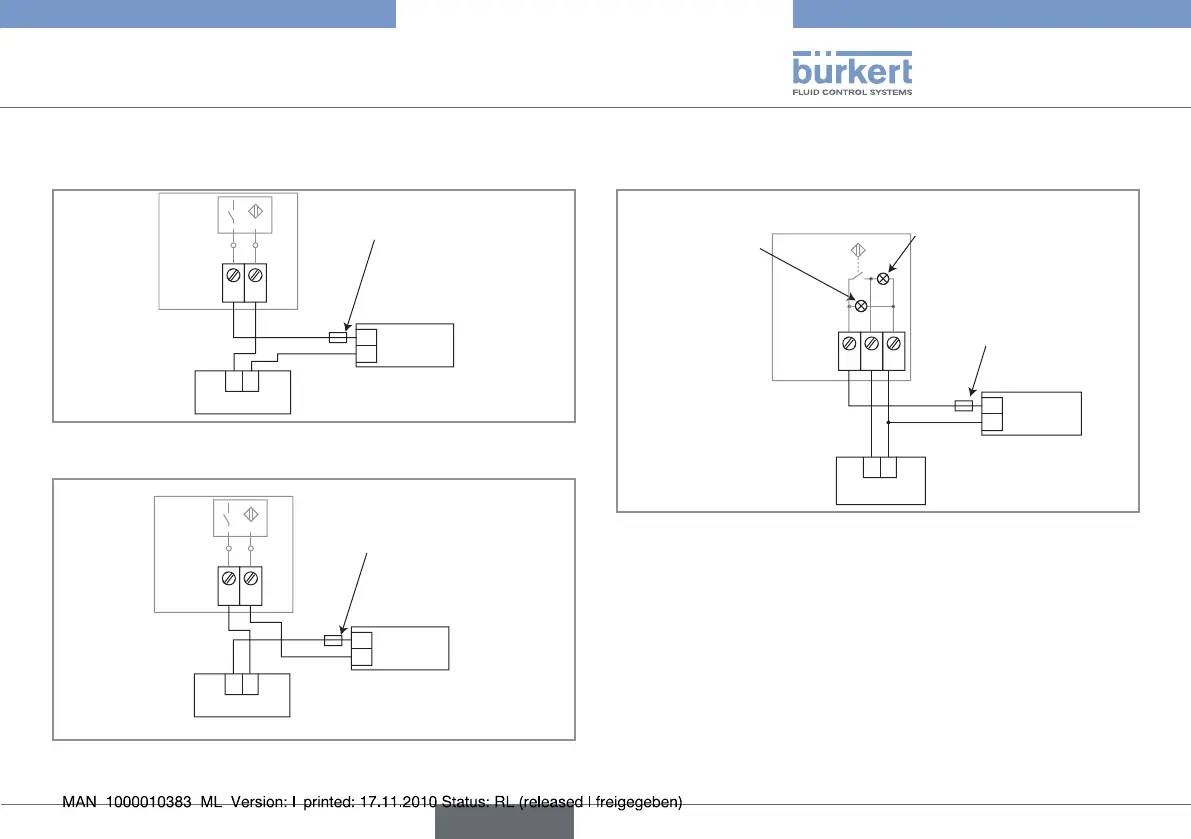

Câblage en mode "moins commun" du détecteur inductif 2 Fig.11
fils, détection de vanne ouverte et/ou fermée
+
-
+
-
100 mA max.
+
-
1062
10-30 VDC
125 mA
Alimentation
Charge
Vitesse de réaction fonction
de la charge max.
Câblage en mode "plus commun" du détecteur inductif 2 Fig.12
fils, détection de vanne ouverte et/ou fermée


+ -
A
+
-
200 mA max.
+
-
1062
10-30 VDC
250 mA
Alimentation
Charge
Vitesse de réaction
fonction de la
charge max.
Voyant vert (détection vanne ouverte) ou
rouge (détection vanne fermée)
Voyant orange
(présence ten-
sion)
Câblage en mode PNP d'une version à détecteur inductif 3 Fig.13
fils, détection de vanne ouverte ou de vanne fermée
