Burkert 1062 - Anschluss einer Version mit Induktivem Endschalter mit 2 Leitungen; Anschluss einer Version mit Induktivem Endschalter mit 3 Leitungen

32

Deutsch
InstallationundVerkabelung


+
-
+
-
100 mA max.
+
-
1062
10-30 VDC
125 mA
Stromversorgung
Last
Reaktionsgeschwindigkeit
jenachmax.Last

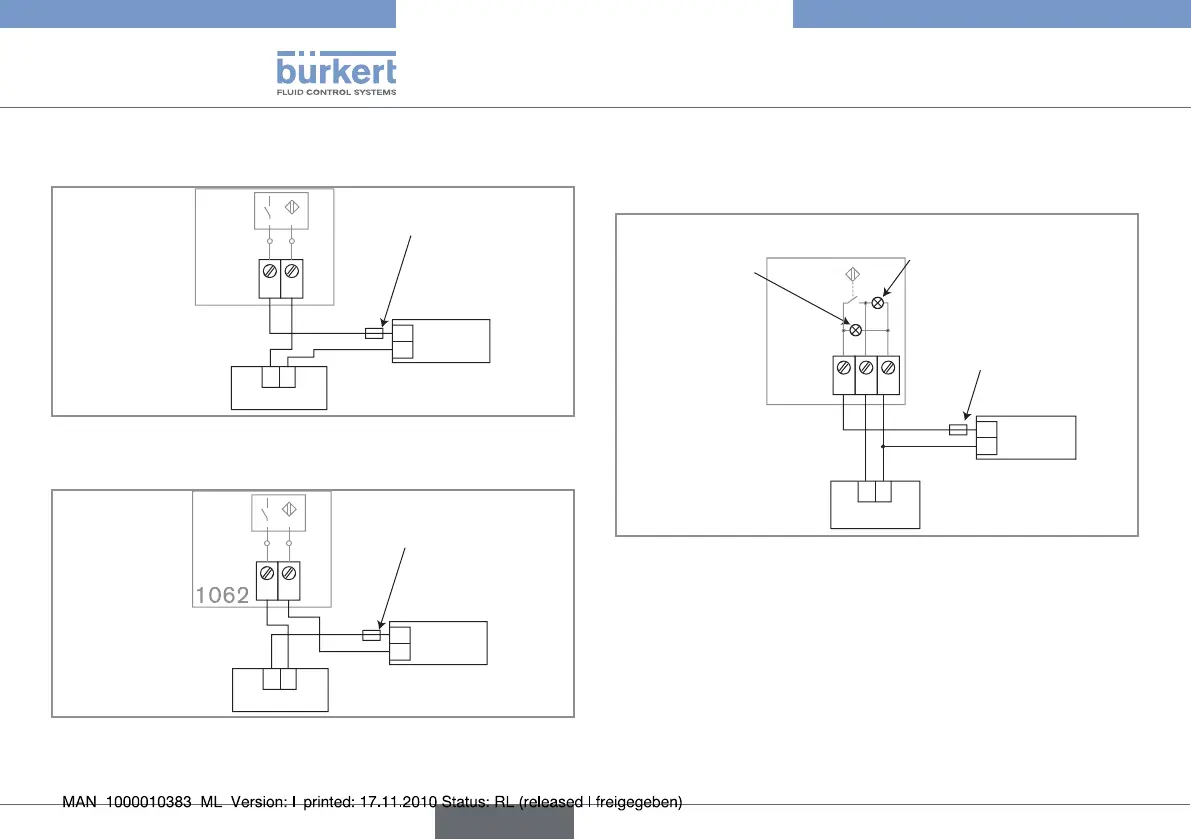

Anschluss in der Betriebsart "gemeinsames Minus" des Bild 11:
induktiven Endschalters mit 2 Leitungen, Detektion eines
offenen und/oder geschlossenen Ventils
+
-
+
-
100 mA max.
+
-
1062
10-30 VDC
125 mA
Stromversorgung
Last
Reaktionsgeschwindigkeit
jenachmax.Last
Anschluss in der Betriebsart "gemeinsames Plus" des Bild 12:
induktiven Endschalters mit 2 Leitungen, Detektion eines
offenen und/oder geschlossenen Ventils



+ -
A
+
-
200 mA max.
+
-
1062
10-30 VDC
250 mA
Stromversorgung
Last
Reaktionsgeschwindigkeit
jenachmax.Last
Grüne(DetektiondesoffenenVentils)oderrote
(DetektiondesgeschlossenenVentils)Signalleuchte
Orange
Signalleuchte
(Spannung
vorhanden)
Anschluss in der Betriebsart PNP einer Version mit Bild 13:
induktivem Endschalter mit 3 Leitungen, Detektion eines
offenen Ventils oder eines geschlossenen Ventils
