19
français

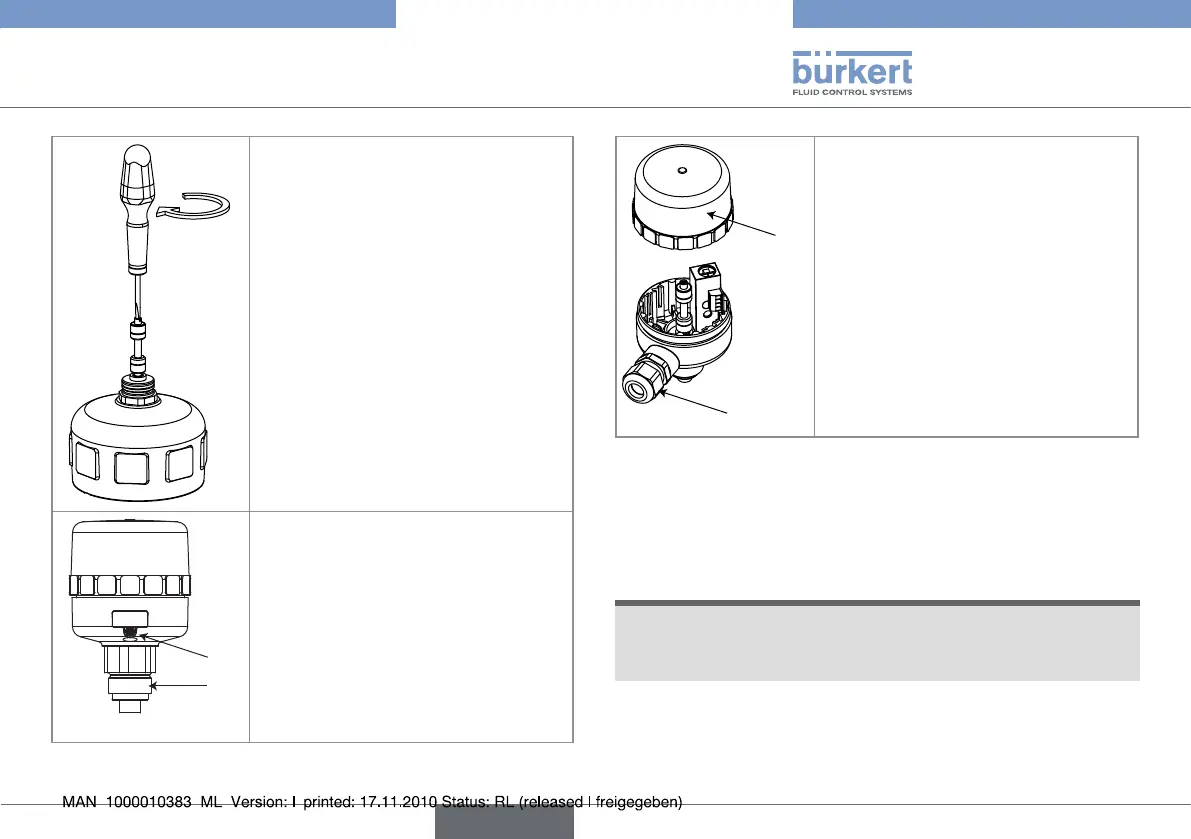

Assemblage
Visser en butée la tige de recopie →
sur la tige de l'actionneur, à l'aide
d'un tournevis à lame de taille
adaptée.
Evacuer la pression dans l'actionneur
→
d'une vanne normalement fermée
(fonction "A") ou double-effet
(fonction "I") : la vanne retrouve sa
position de repos.
Insérer le boîtier de l'indicateur de →
position sur le système de recopie
"D" en orientant le presse-étoupe
dans la direction souhaitée et en
veillant, sur une version à contact
mécanique, à ne pas endommager le
levier de contact des détecteurs.
Solidariser le boîtier et le système de
→
recopie en serrant la vis pointeau "C"
à l'aide d'une clé 6 pans mâle.
K
L
Dévisser le couvercle "K" de l'indi-
→
cateur de position.
Dévisser le presse-étoupe "L".
→
Passer le câble à travers le presse- →
étoupe.
Câbler selon le schéma de câblage
→
correspondant à votre version du
1062 : voir chapitre 8..
Serrer le presse-étoupe pour assurer
→
l'étanchéité du produit.
Eviter toute projection de fluide à l'intérieur de l'actionneur.•
