Burkert 1062 - Câbler Une Version À Contact Mécanique

29

français
Installationetcâblage
 




Ne pas brancher le contact inutilisé pour éviter tout risque de •
dysfonctionnement.
+
-
NONC
+
-
8 A max.
+
-
1062
Voyant vert (détection
de vanne ouverte)
Voyant orange
(présence tension)
Alimentation
1)
Fusible adapté à
la charge max.
Charge

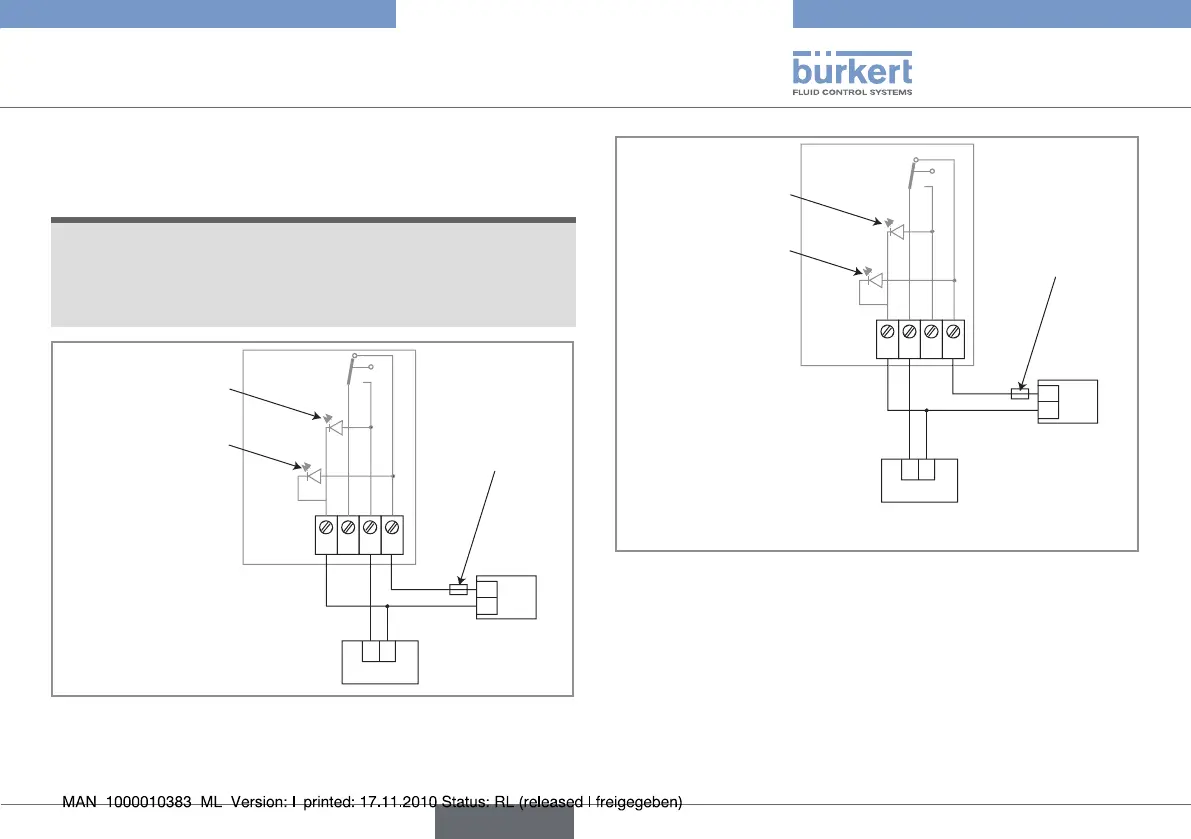

Câblage du contact en normalement ouvert (NO) d'une Fig.7
version à contact mécanique, détection de vanne ouverte
1)
Utiliser une alimentation correspondant aux données figurant sur l'étiquette
du 1062
+
-
NONC
+
-
8 A max.
+
-
1062
Voyant vert (détection
de vanne ouverte)
Voyant orange
(présence tension)
Alimentation
1)
Fusible adapté à
la charge max.
Charge
Câblage du contact en normalement fermé (NC) d'une Fig.8
version à contact mécanique, détection de vanne ouverte
1)
Utiliser une alimentation correspondant aux données figurant sur l'étiquette
du 1062
