Montage
WARNUNG!
Verletzungsgefahr durch Mediumsaustritt und Druckentladung.
Bei falscher Drehrichtung kann sich die Gehäuseschnittstelle lösen.
▶ Antriebsmodul nur im vorgegebenen Richtungssinn drehen (Reihe
2300 und 2301 oder 27xx, siehe „Bild 18“).
→ Reihe 2300, 2301 und 27xx mit Sechskant:
Durch Drehen gegen den Uhrzeigersinn (von unten gesehen)
das Antriebsmodul in die gewünschte Position bringen.
→ Reihe 2300 und 2301 mit Schlüsselkontur:
Durch Drehen im Uhrzeigersinn (von unten gesehen) das
Antriebsmodul in die gewünschte Position bringen.
Spezialschlüssel
Gabelschlüssel
Reihe 2300 und 2301
mit Schlüsselkontur
Reihe 2300, 2301
und 27xx mit Sechskant

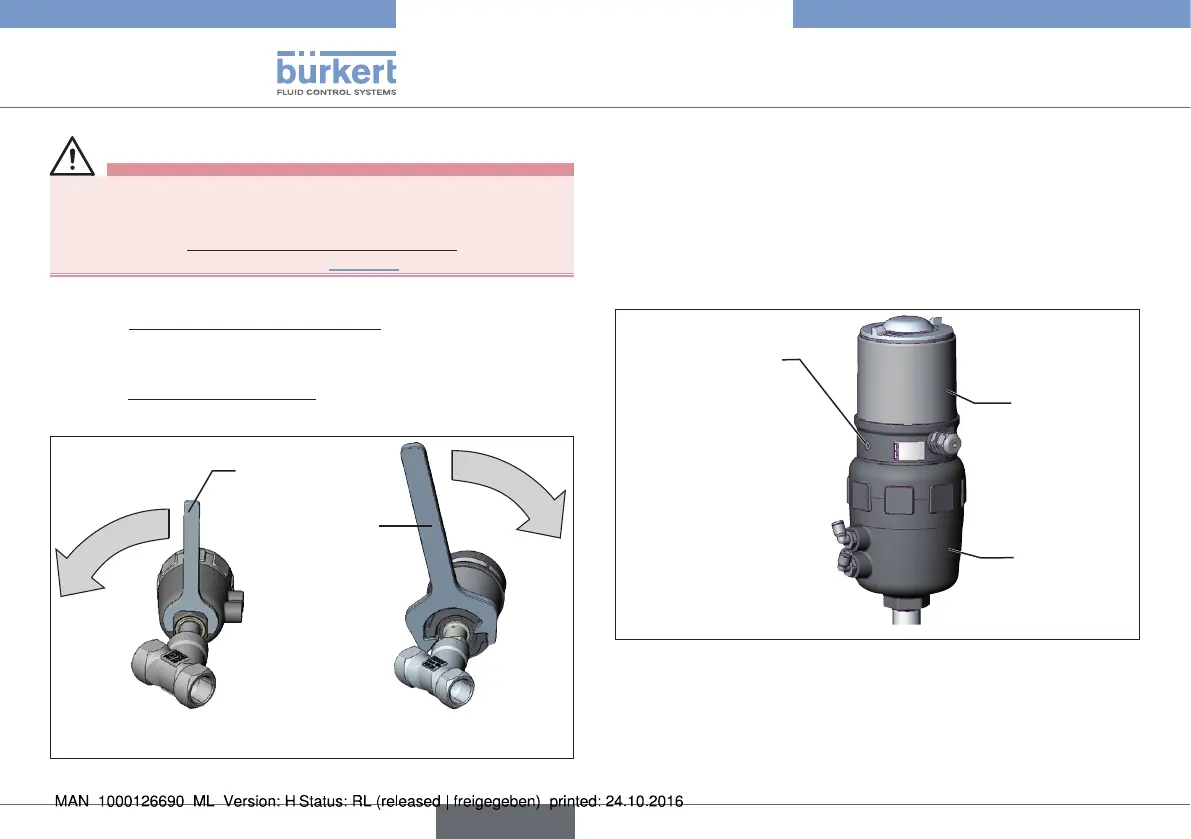

Bild 18: Drehen mit Spezialschlüssel / Gabelschlüssel
8.2.4 Drehen des linearen Remote
Sensors bei Prozessventilen der
Reihe 26xx und 27xx
Sollte nach Einbau des Prozessventils das Anschlusskabel schlecht
montiert werden können, kann der Remote Sensor gegen den Antrieb
verdreht werden.
Befestigungs-
schraube (2x)
Antrieb
Remote
Sensor
Bild 19: Drehen des linearen Remote Sensors, Reihe 26xx und
27xx
