Montage
8.3.1 Grundmontage
Vor dem Anbau an den jeweiligen Antrieb den rotativen Remote
Sensor wie nachfolgend beschrieben montieren.
Trägerplatte
Rotativer
Remote Sensor
Gewindestift

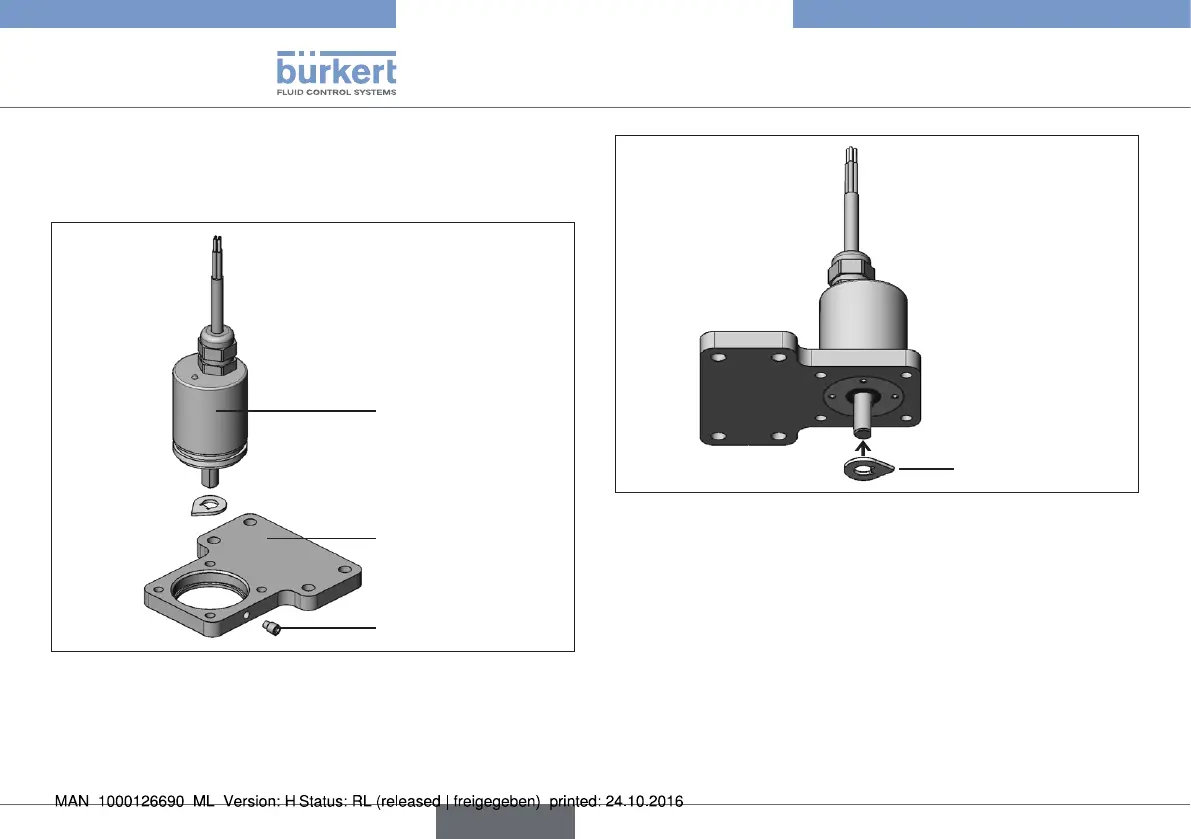

Bild 20: Sensor auf Trägerplatte montieren
→ Rotativen Remote Sensor bis zum Anschlag in die Öffnung der
Trägerplatte stecken.
→ Remote Sensor mit dem seitlichen Gewindestift befestigen.
Anzeigescheibe
Bild 21: Anzeigescheibe aufstecken
→ Anzeigescheibe auf die Welle des rotativen Remote Sensors
stecken.
