Montage
8.3.2 Anbau an ein Stetigventil mit
Schwenkantrieb
Die Welle des rotativen Remote Sensors wird direkt an die Welle des
Schwenkantriebs gekoppelt.
Anbausatz an Schwenkantriebe
Der Anbausatz kann als Zubehör unter Bestell-Nr. 787 338 von
Bürkert bezogen werden.
Lfd. Nr. Stück Benennung
1 1 Adapter
2 2 Gewindestift DIN 913 M4 x 10
3 4 Zylinderschraube DIN 933 M6 x 12
4 4 Federring B6
5 2 Sechskantmutter DIN 985 M4
Tab. 3: Anbausatz an Schwenkantrieb für rotativen Remote
Sensor
Weitere Zubehörteile:
Die Montagebrücke mit Befestigungsschrauben (nach VDI/VDE 3845)
kann unter der Bestell-Nr. 770 294 von Bürkert bezogen werden.
Vorgehensweise:
→ Grundmontage durchführen
(Beschreibung siehe Kapitel „8.3.1“).
Gewindestifte, mit
Sicherungsmutter verspannt
Adapter

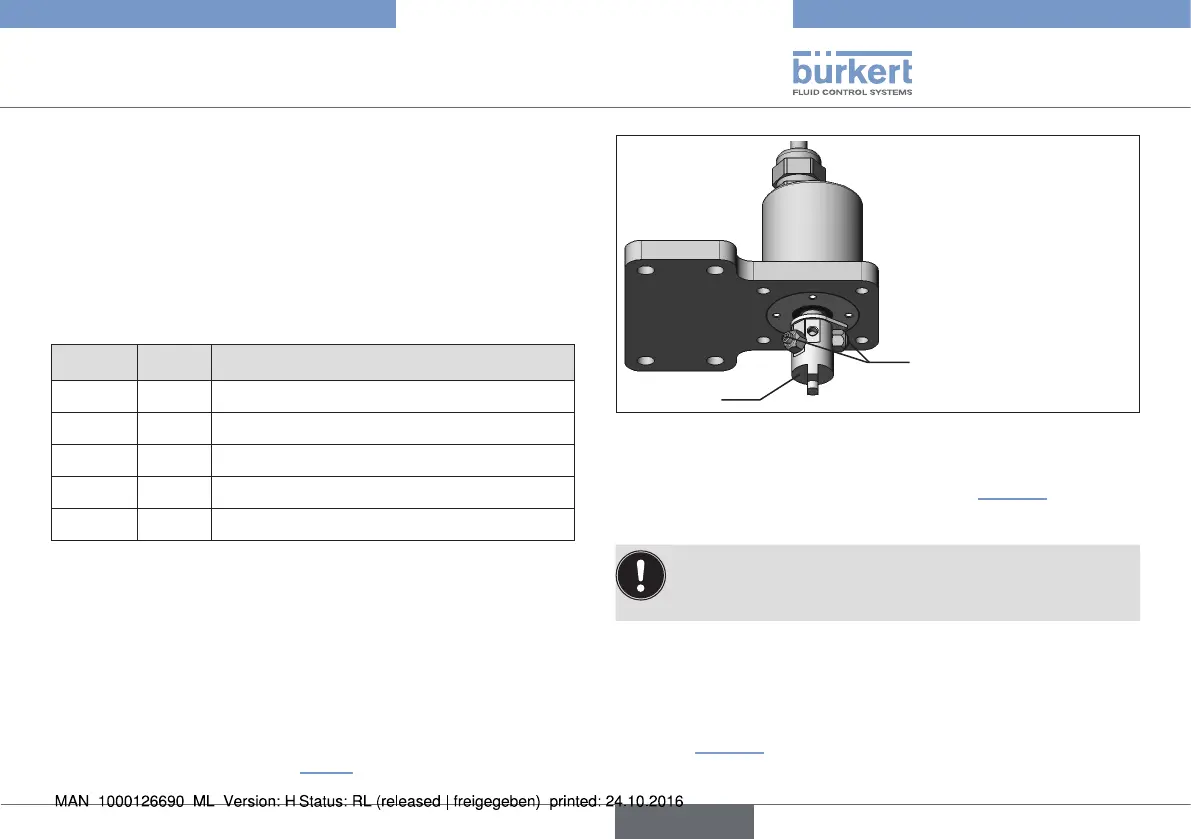

Bild 22: Adapter montieren
→ Adapter auf die Welle des rotativen Remote Sensors stecken
und mit 2 Gewindestiften befestigen (siehe „Bild 22“).
Verdrehschutz:
Die Anflachung der Welle beachten.
Als Verdrehschutz muss einer der Gewindestifte auf der
Anflachung der Welle aufliegen.
→ Gewindestifte mit den Sicherungsmuttern verspannen.
→ Die mehrteilige Montagebrücke passend zum Antrieb aufbauen.
→ Trägerplatte des rotativen Remote Sensors mit 4 Zylinder-
schrauben und Federringen auf die Montagebrücke schrauben
(siehe „Bild 23“).
