Montage
→ Montagebrücke mit 4 Zylinderschrauben und Federringen auf
den Schwenkantrieb schrauben (siehe „Bild 23“).
Montagebrücke
(besteht aus
4 Teilen, die
durch unter-
schiedliche
Anordnung an
den Antrieb
angepasst
werden können)
Trägerplatte
Schwenkantrieb

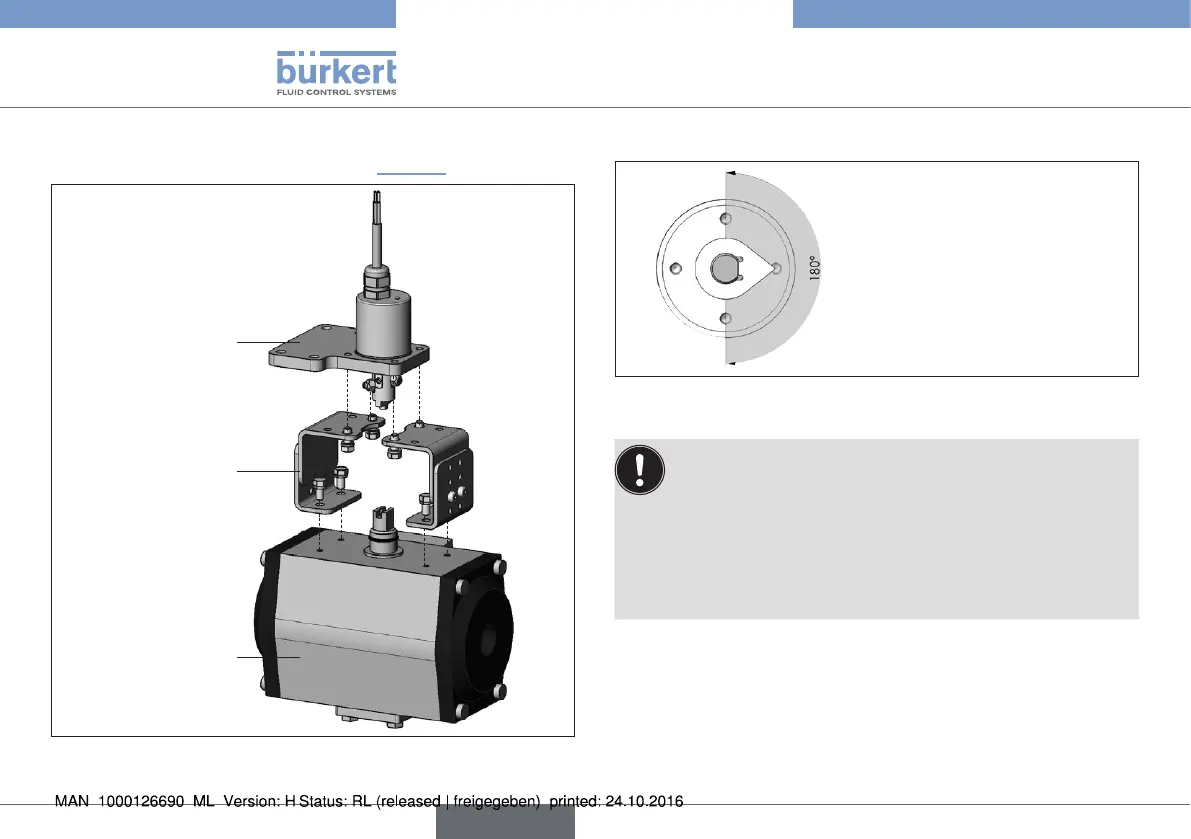

Bild 23: Anbau des rotativen Remote Sensors an einen
Schwenkantrieb
Messbereich des rotativen Remote Sensors:
Der Messbereich des rotativen
Remote Sensors von 180°
liegt auf der gegenüberliegenden
Seite des Kabelabgangs.
Bild 24: Messbereich rotativer Remote Sensor
Wird nach dem Start der Funktion X.TUNE im Grafikdisplay
des Stellungsreglers die Meldung X.TUNE ERROR 5
angezeigt, ist die Ausrichtung des Sensors zur Welle des
Antriebs nicht korrekt.
▶ Ausrichtung überprüfen.
Nulldurchgang des Sensors darf nicht überschritten
werden.
▶ Anschließend die Funktion X.TUNE wiederholen.
