Montage
8.2.2 Montage sur des vannes de
process des séries 26xx et 27xx
Procédure à suivre :
1. Monter la tige de commande
Pièce de guidage
Rallonge de tige
Actionneur

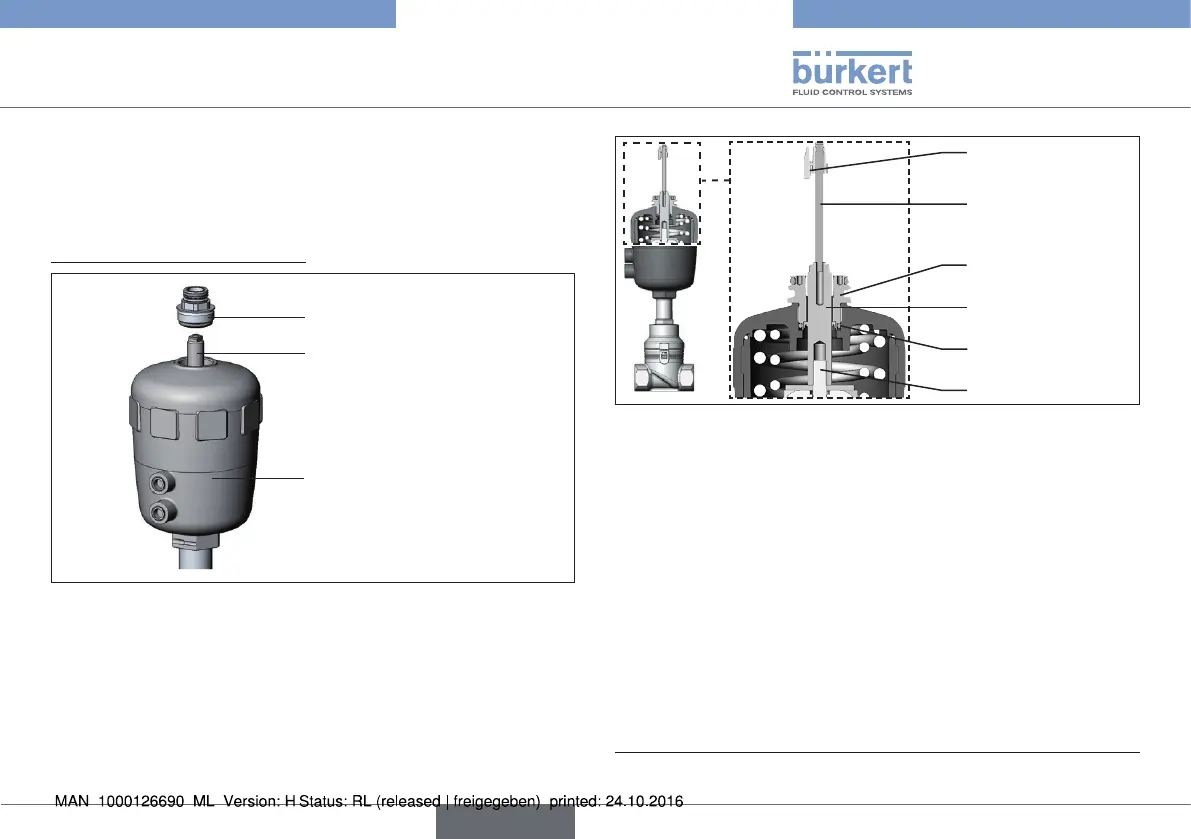

Fig. 13 : Montage de la tige de commande, séries 26xx et 27xx - 1
→ Dévisser la pièce de guidage déjà montée sur l'actionneur
(si disponible).
→ Retirer la bague intermédiaire (si disponible).
→ Enfoncer le joint torique vers le bas dans le couvercle de
l'actionneur.
Pièce de guidage
Joint torique
Rallonge de tige
Rouleau presseur
Tige de commande
Tige (actionneur)
Fig. 14 : Montage de la tige de commande, séries 26xx et 27xx - 2
→ Taille d'actionneur 125 et supérieure :
démonter la rallonge de tige disponible et la remplacer par une
neuve. Pour ce faire, appliquer un peu de frein-filet
(Loctite 290) dans l'alésage de la rallonge de tige.
→ Visser l’élément de guidage dans le couvercle de l'actionneur à
l'aide d'une clé à ergots
2)
(couple de serrage : 8,0 Nm).
→ Pour assurer le blocage de la tige de commande, appliquer un peu
de frein-filet (Loctite 290) au filet de la tige de commande.
→ Visser la tige de commande sur la rallonge de tige. A cet effet,
une fente est présente sur le dessus de la tige (couple de
serrage maximal : 1 Nm).
→ Glisser le rouleau presseur sur la tige de commande jusqu'à ce
qu'il s'engage.
2) pivot Ø : 3 mm ; écartement du pivot : 23,5 mm
