Montage

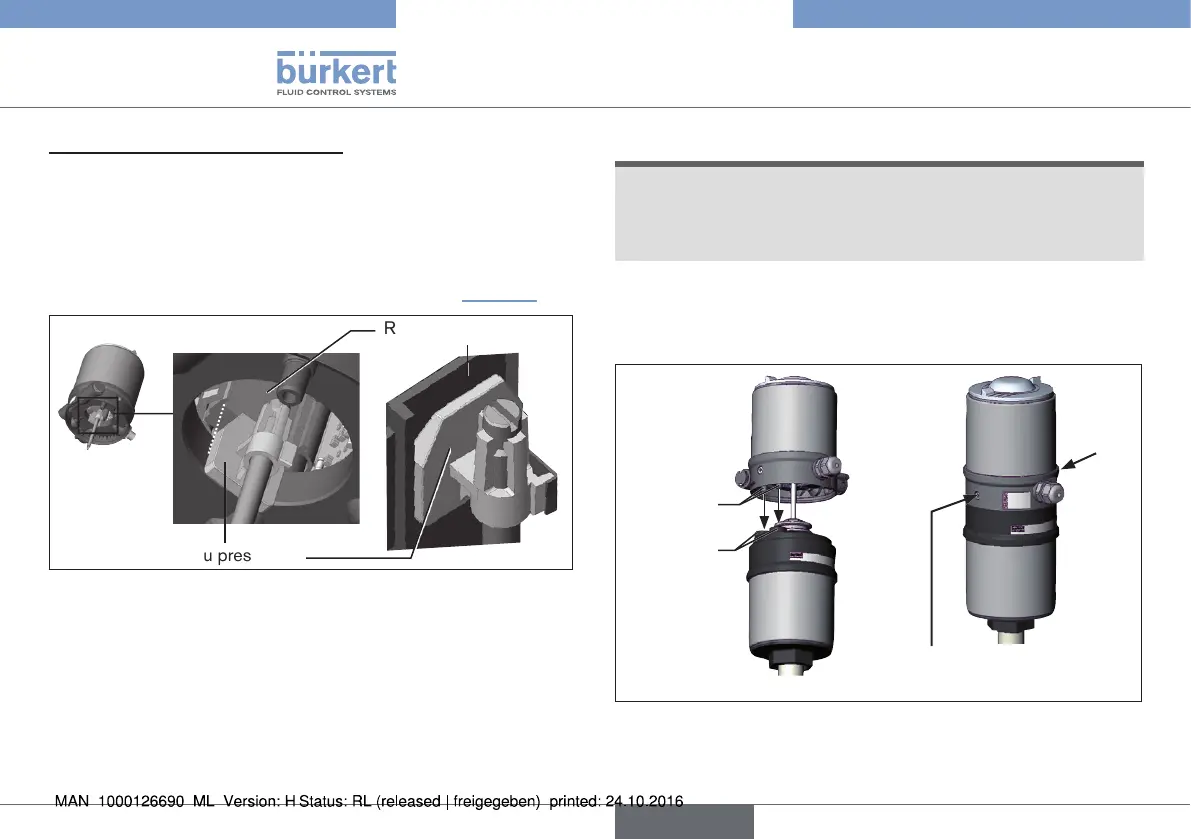

3. Monter le Remote Sensor linéaire
→ Positionner le rouleau presseur et le Remote Sensor de sorte
que
1. le rouleau presseur entre dans le rail de guidage du
Remote Sensor et
2. les manchons du Remote Sensor entrent dans les raccords
d'air de pilotage de l'actionneur (voir également « Fig. 12 »).
Rail de guidage
Rouleau presseur
Fig. 11 : Disposition du support de rouleau presseur
→ Glisser, sans le faire tourner, le Remote Sensor sur l’actionneur
jusqu’à ce que le joint profilé ne présente plus d’interstice.
REMARQUE !
Le degré de protection IP65 / IP67 ne peut être garanti si le
couple de serrage de la vis de fixation est trop élevé.
▶ Les vis de fixation doivent être serrées uniquement avec un
couple de serrage maximal de 1,5 Nm.
→ Fixer le Remote Sensor sur l'actionneur à l'aide des deux vis de
fixation latérales. Ne serrer les vis que légèrement (couple de
serrage maxi : 1,5 Nm).
Manchons
Raccords
d’air de
pilotage
Vis de fixation
maxi 1,5 Nm
Fig. 12 : Montage du Remote Sensor linéaire, séries 2103, 2300
et 2301
