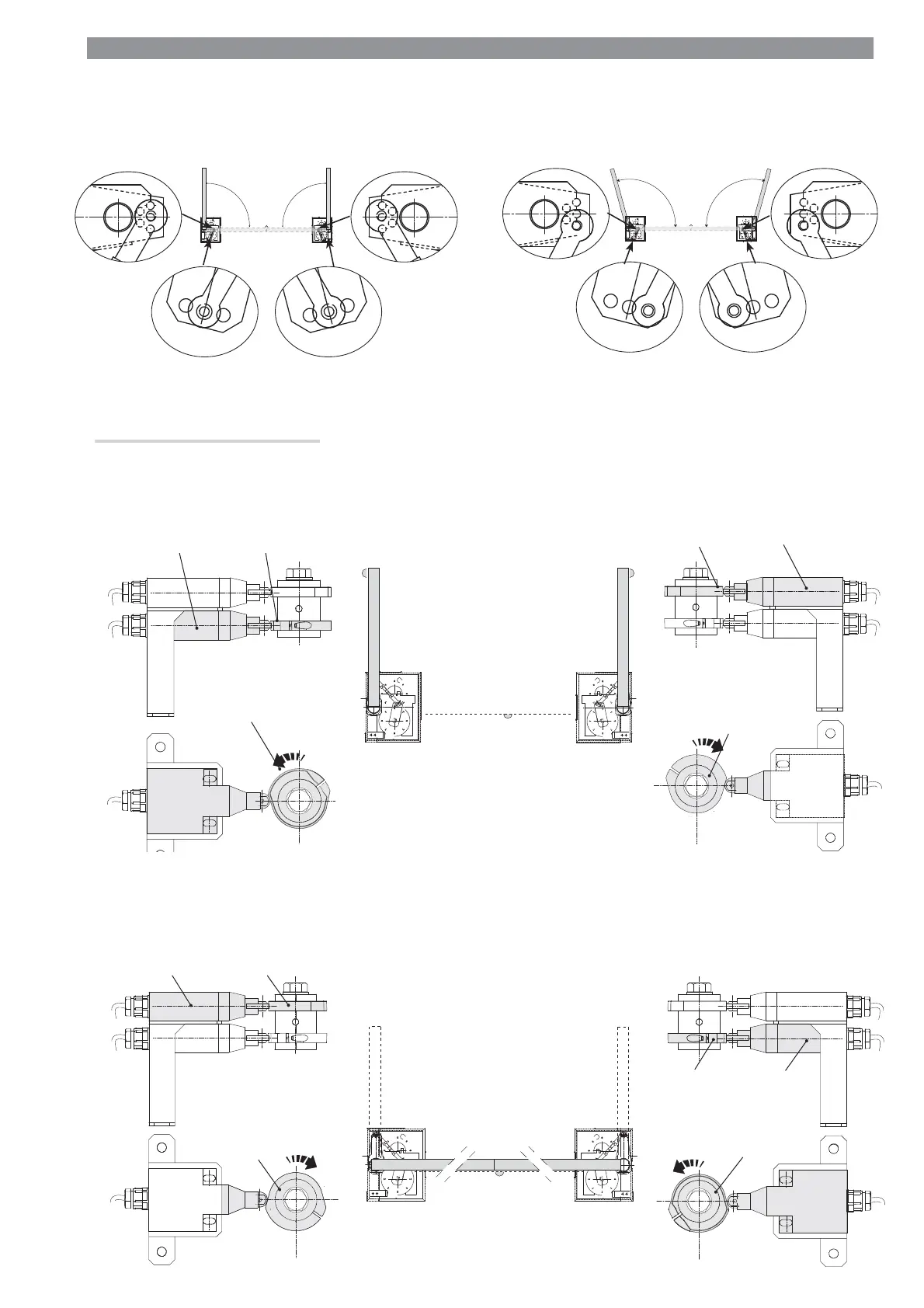

In chiusura:
- chiudere completamente le ante;
- ruotare la camma del motoriduttore sinistro in senso orario ⓐ fino all’inserimento del micro ⓑ;
- ruotare la camma del motoriduttore destro in senso anti-orario ⓒ fino all’inserimento del micro ⓓ.
In apertura:
- aprire completamente le ante;
- ruotare la camma del motoriduttore sinistro in senso anti-orario ⓐfino all’inserimento del micro ⓑ;
- ruotare la camma del motoriduttore destro in senso orario ⓒ fino all’inserimento del micro ⓓ;
APERTURA A 90° APERTURA A 95°
INSTALLAZIONE E COLLEGAMENTI PER APERTURA VERSO L’ESTERNO
Di seguito, le uniche operazioni che variano rispetto all’installazione standard.
 I bracci hanno più fori per ottenere le diverse angolazioni di apertura desiderata delle ante.
ESTERNO
⬇
ingresso
uscita
⬆
INTERNO
FROG-CD
ESTERNO
⬇
ingresso
uscita
⬆
INTERNO
Determinazione dei punti di finecorsa
FROG-CS
FROG-CD FROG-CS
