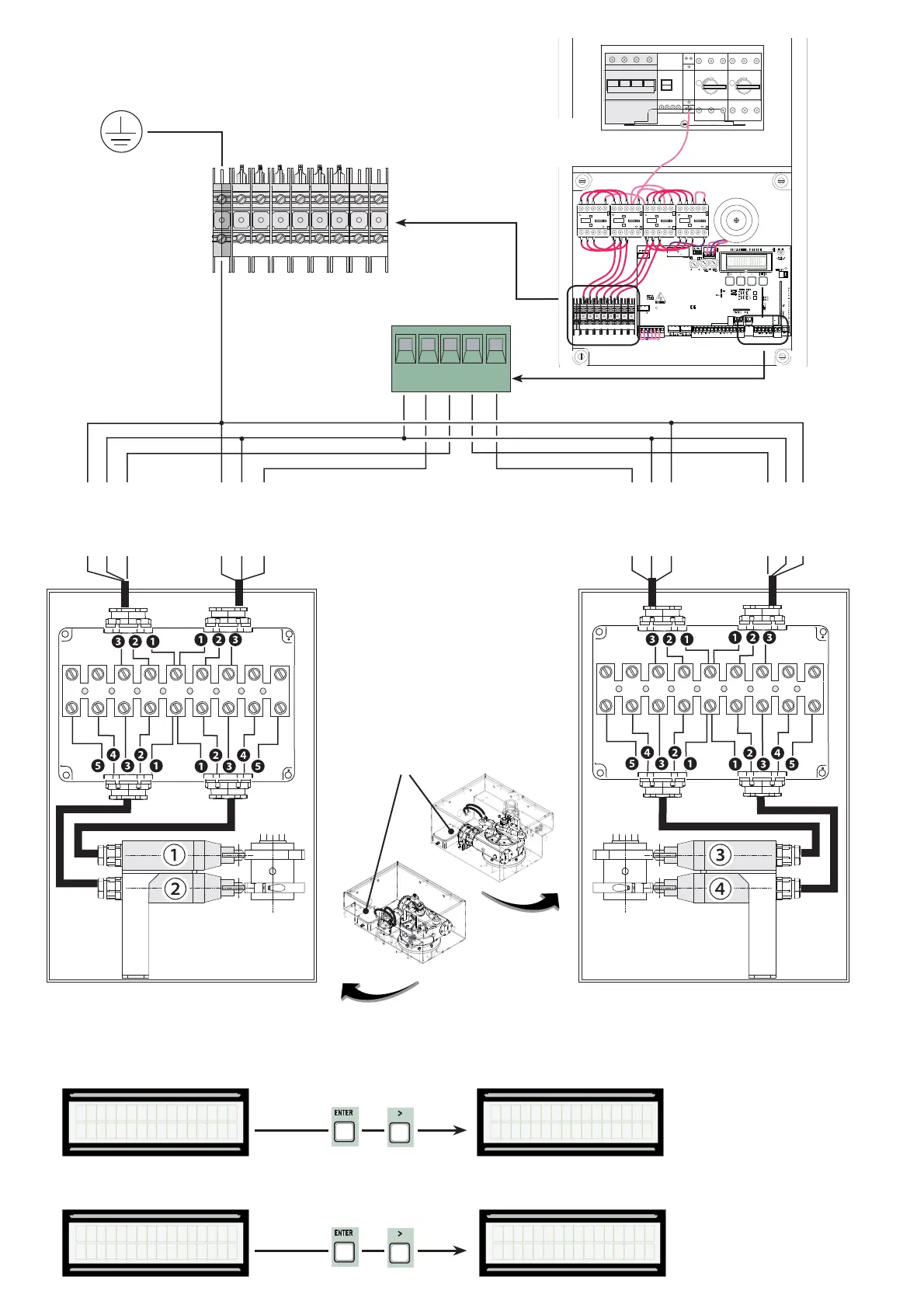

COLLEGAMENTO DEI FINECORSA
M1 - Motoriduttore ritardato in apertura. M2 - Motoriduttore ritardato in chiusura.
ZM3ES
GIALLO / VERDE
GRIGIO
NERO
GIALLO / VERDE
GRIGIO
NERO
NERO
GRIGIO
GIALLO / VERDE
NERO
GRIGIO
GIALLO / VERDE
< FUNZIONI >
< Confi g. >
fi ne corsa
< FUNZIONI >
< fi ne corsa >
NC
 Dal quadro comando, selezionare e confermare [fine corsa] dalla funzione [Config.].
Assicurarsi che la funzione [fine corsa] sia configurata in [NC].
 GIALLO / VERDE
 GRIGIO
 NERO
 BLU
 MARRONE
Scatole di derivazione IP67
(non fornite)
 Finecorsa apre (M1)
 Finecorsa chiude (M1)
 Finecorsa chiude (M2)
 Finecorsa apre (M2)
