CAME FROG-MD User Manual

R S T N
U W V X W Y E1 E2
R
ST
A B GND
R S T N
U W V X W Y E1 E2
ZM3ES
Pag.
11
11 - Manuale:
FA00598-IT
FA00598-IT - ver.
1
1 - 05/2018 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

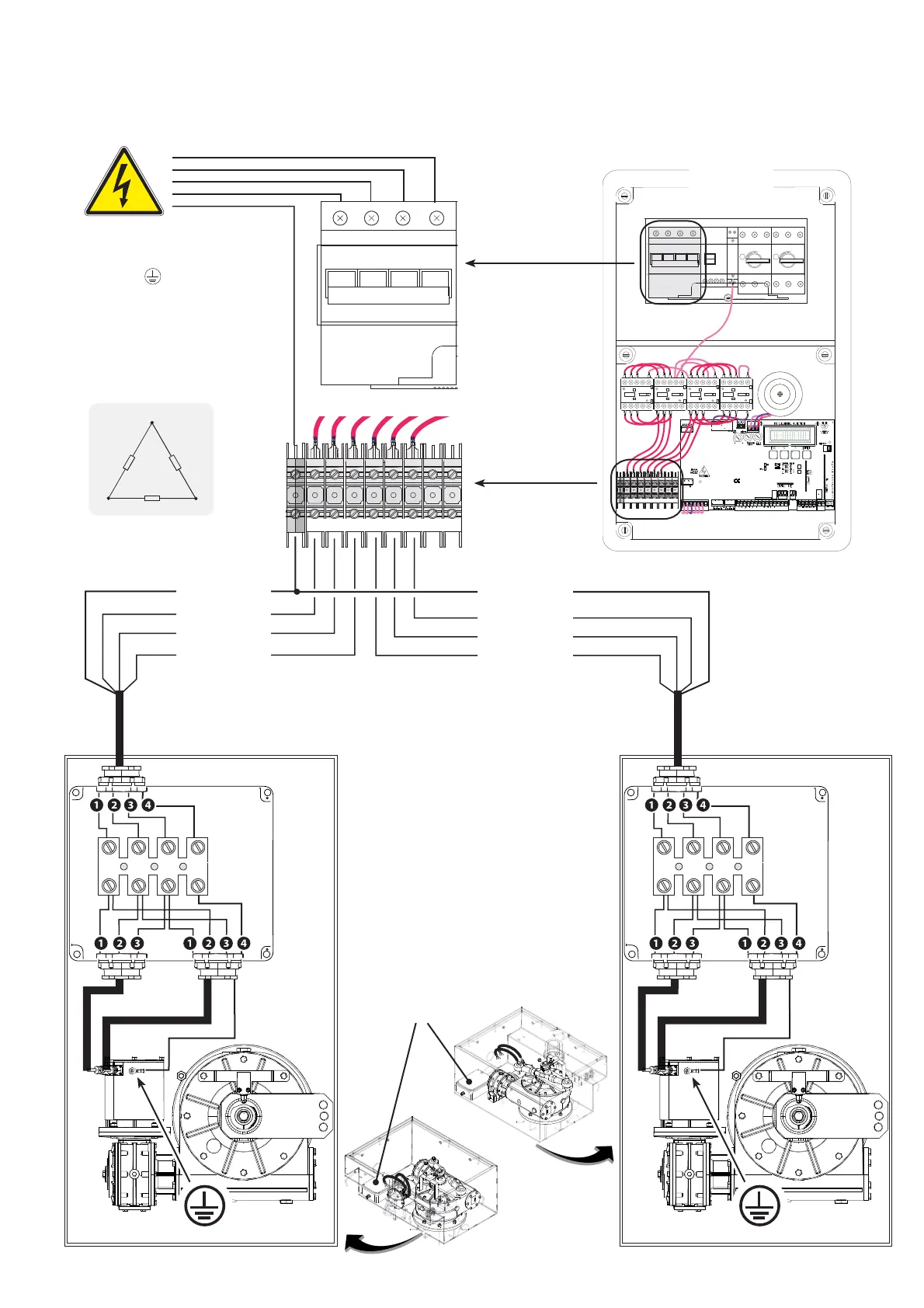

COLLEGAMENTO DEI MOTORIDUTTORI CON ALIMENTAZIONE A 230 V TRIFASE
M1 - Motoriduttore ritardato in apertura. M2 - Motoriduttore ritardato in chiusura.
Alimentazione 230 V AC
Trifase - 50/60 Hz
3P + N +
 MARRONE
 NERO
 BLU
 GIALLO / VERDE
GIALLO / VERDE
MARRONE
NERO
BLU
GIALLO / VERDE
MARRONE
NERO
BLU
Scatole di derivazione IP67
(non fornite)
Collegamento a triangolo
