CAME FROG-MD

R S T N
A B GND
R S T N
U W V X W Y E1 E2
U W V X W Y E1 E2
R
ST
ZM3ES
Pag.
10
10 - Manuale:
FA00598-IT
FA00598-IT - ver.
1
1 - 05/2018 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

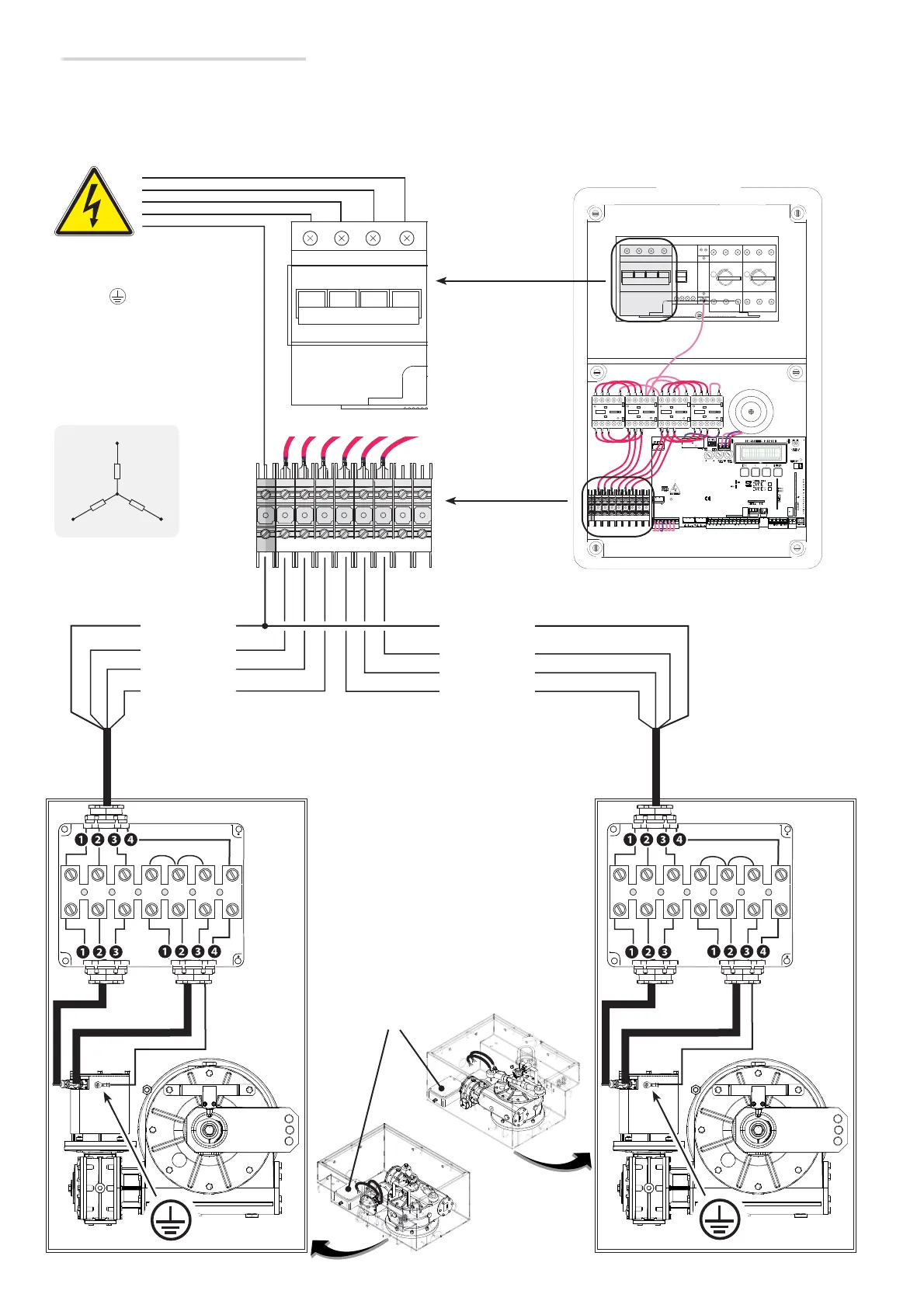

Collegamenti al quadro comando ZM3ES
⚠
Prima di intervenire sul quadro comando, togliere la tensione di linea.
M1 - Motoriduttore ritardato in apertura. M2 - Motoriduttore ritardato in chiusura.
Alimentazione 400 V AC
Trifase - 50/60 Hz
3P + N +
 MARRONE
 NERO
 BLU
 GIALLO / VERDE
COLLEGAMENTO DEI MOTORIDUTTORI CON ALIMENTAZIONE A 400 V TRIFASE
GIALLO / VERDE
MARRONE
NERO
BLU
GIALLO / VERDE
MARRONE
NERO
BLU
Scatole di derivazione IP67
(non fornite)
Collegamento a stella
