Pag.
9 - Manuale:
FA00598-IT - ver.
1 - 05/2018 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
FROG-CS FROG-CD
FROG-CS FROG-CD

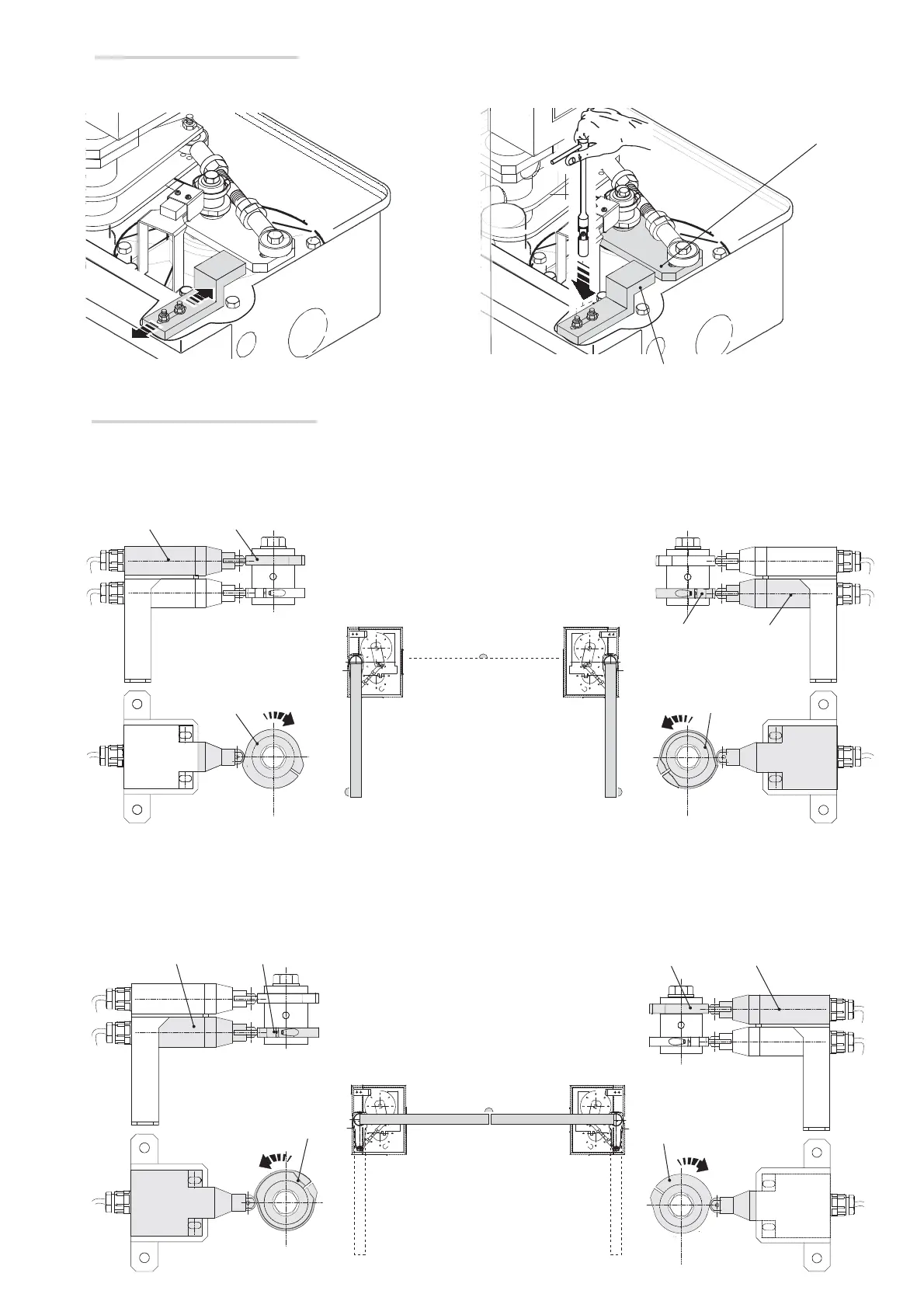

Determinazione dei punti di finecorsa
In apertura:
- aprire completamente le ante;
- ruotare la camma del motoriduttore sinistro in senso orario ⓐ fino all’inserimento del micro ⓑ;
- ruotare la camma del motoriduttore destro in senso anti-orario ⓒ fino all’inserimento del micro ⓓ.
Regolazione del fermo meccanico
Prima di determinare i punti di finecorsa, sbloccare il motoriduttore, chiudere manualmente l’anta e regolare il fermo meccanico portandolo in
battuta con il braccio motore. Fissare i dadi.
In chiusura:
- chiudere completamente le ante;
- ruotare la camma del motoriduttore sinistro in senso anti-orario ⓐfino all’inserimento del micro ⓑ;
- ruotare la camma del motoriduttore destro in senso orario ⓒ fino all’inserimento del micro ⓓ;
ESTERNO
⬇
ingresso
uscita
⬆
INTERNO
ESTERNO
⬇
ingresso
uscita
⬆
INTERNO
Fermo meccanico
Braccio motore
