24h
100
600
1000
1100
Стр.
6 - Код руководства:
FA00598-RU вер.
1 05/2018 © CAME S.p.A. Компания CAME S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.

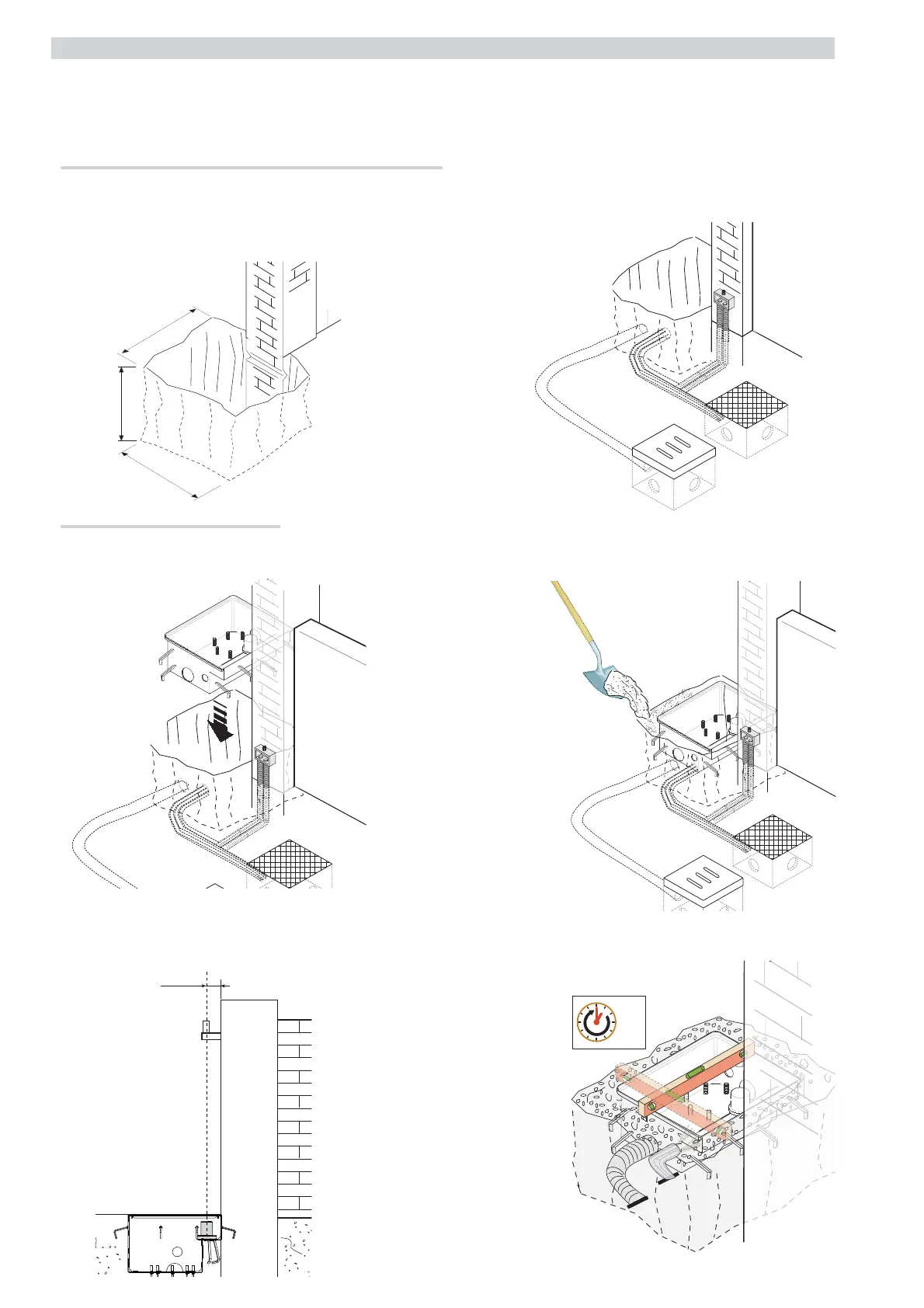

Монтаж гофрированных труб и разветвительных колодцев
Выполните выемку грунта под монтажное основание.
Подготовьте дренажную систему, разветвительные коробки и гофрированные трубы, необходимые для электрических подключений.
Важное примечание: требуемое количество каналов зависит от типа системы и подключаемых аксессуаров.
МОНТАЖ
⚠
Приведенные ниже рисунки носят иллюстративный характер, так как пространство для установки автоматики и дополнительных
принадлежностей может меняться от случая к случаю. Таким образом, выбор наиболее подходящего решения должен осуществляться
монтажником на месте.
На расположенных ниже рисунках изображен стандартный монтаж распашных ворот с открыванием вовнутрь.
Выровняйте верхний край монтажного основания относительно земли и установите ось рычажного узла так, чтобы она была соосна с
верхней петлей ворот. Подождите не менее 24 часов, чтобы бетон полностью затвердел.
Очистите внутреннюю часть основания от остатков бетона.
Установка монтажного основания
Перед установкой монтажного основания выберите направление открывания створки.
Поместите корпус монтажного основания вплотную к столбу, обращая особое внимание на то, чтобы дренажная и гофрированные трубы
выходили из специально предусмотренных для этого отверстий. Залейте яму бетоном.
Установите створку на верхнюю петлю ворот.
Проверьте, чтобы створка свободно открывалась и закрывалась.
Зафиксируйте с помощью надлежащих винтов или осторожно приварите створку к скобе крепления.
