CAME ZR24N - Collegamenti Elettrici

W V U
Pag. 10 - Manuale FA00943-IT - 01/2018 - © CAME S.p.A. - Traduzione dalle istruzioni originali

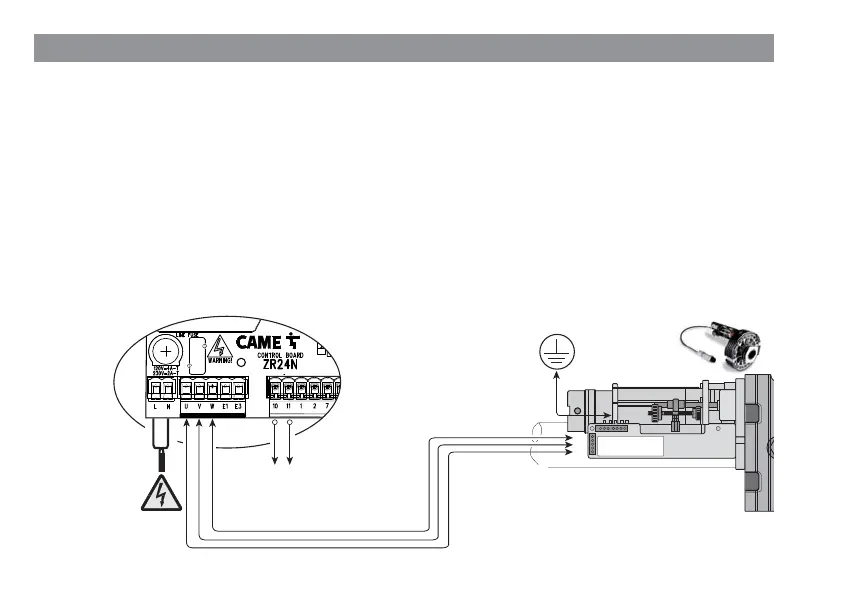

Collegamento
del motoriduttore
230 V AC
50/60 Hz
Uscita alimentazione accessori
a 24 V AC
Eseguire i collegamenti elettrici secondo le disposizioni vigenti utilizzando dei pressacavi idonei.
⚠ Utilizzare un pressacavo solo per il cavo di alimentazione 230 V AC.
⚠Effettuare le opportune connessioni tra la terra di protezione dell’impianto elettrico e il morsetto di terra di protezione del
motore.
⚠Mantenere separati, mediante gli opportuni ancoraggi o con delle fascette, i cavi a 230 V AC rispetto ai cavi a bassissima
tensione.
⚠I cavi elettrici non devono entrare in contatto con parti che possono riscaldarsi durante l’uso (per esempio motore).
COLLEGAMENTI ELETTRICI
Pag. 10 - Manuale FA00943-IT - 01/2018 - © CAME S.p.A. - Istruzioni originali
