2
C17
TSC7
2
C17
TSC7
2
C17
TSC7
Pag. 12 - Manuale FA00943-IT - 01/2018 - © CAME S.p.A. - Traduzione dalle istruzioni originali
Dispositivi di sicurezza
Fotocellule
Ingresso per dispositivi di sicurezza tipo fotocellule.
C1 RIAPERTURA DURANTE LA CHIUSURA: in fase di chiusura della serranda, l’apertura del contatto provoca l’inversione del
movimento fi no alla completa apertura;
C7 RIAPERTURA DURANTE LA CHIUSURA: in fase di chiusura della serranda, l’apertura del contatto provoca l’inversione veloce
del movimento fi no alla completa apertura.

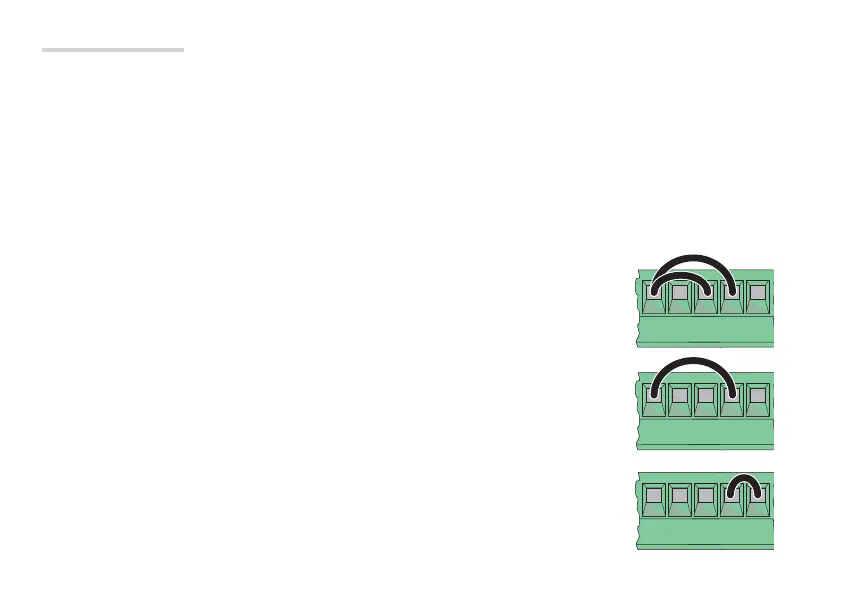

 Quando non si utilizzano i dispositivi di sicurezza, lasciare il test sicurezza disattivo e
ponticellare (2-C1) e (2-C7).
 Quando si utilizza una sola fotocellula o un bordo sensibile con test sicurezza disattivo,
ponticellare quella non utilizzata con il contatto (2-C7).
 Quando si utilizza una sola fotocellula o un bordo sensibile con test sicurezza attivo,
ponticellare quella non utilizzata con il contatto (C7-TS).
