Informations générales et conditions pour mise en place.

Avant d’installer l’automatisme de portail, assurez-vous que le portail se déplace sans encombres. Le poids du portail ne doit pas être placé complètement sur l’arbre du moteur. Assurez-vous que

tous les câbles nécessaires (câble d’alimentation, câbles accessoires, etc.) sont préparés et placés correctement avant d’installer la plaque de base dans le béton.

REMARQUE :

tous les points d’écrasement doivent être sécurisés par une protection anticoincement conformément à UE : EN 12453, EN 60335-2-103.

CHSL400EVC

Vous voici arrivé à l’installation mécanique de l’automatisme de portail.

Plaque de montage

90 - 100 mm

Crémaillère

PORTAIL

Image 1 Image 2

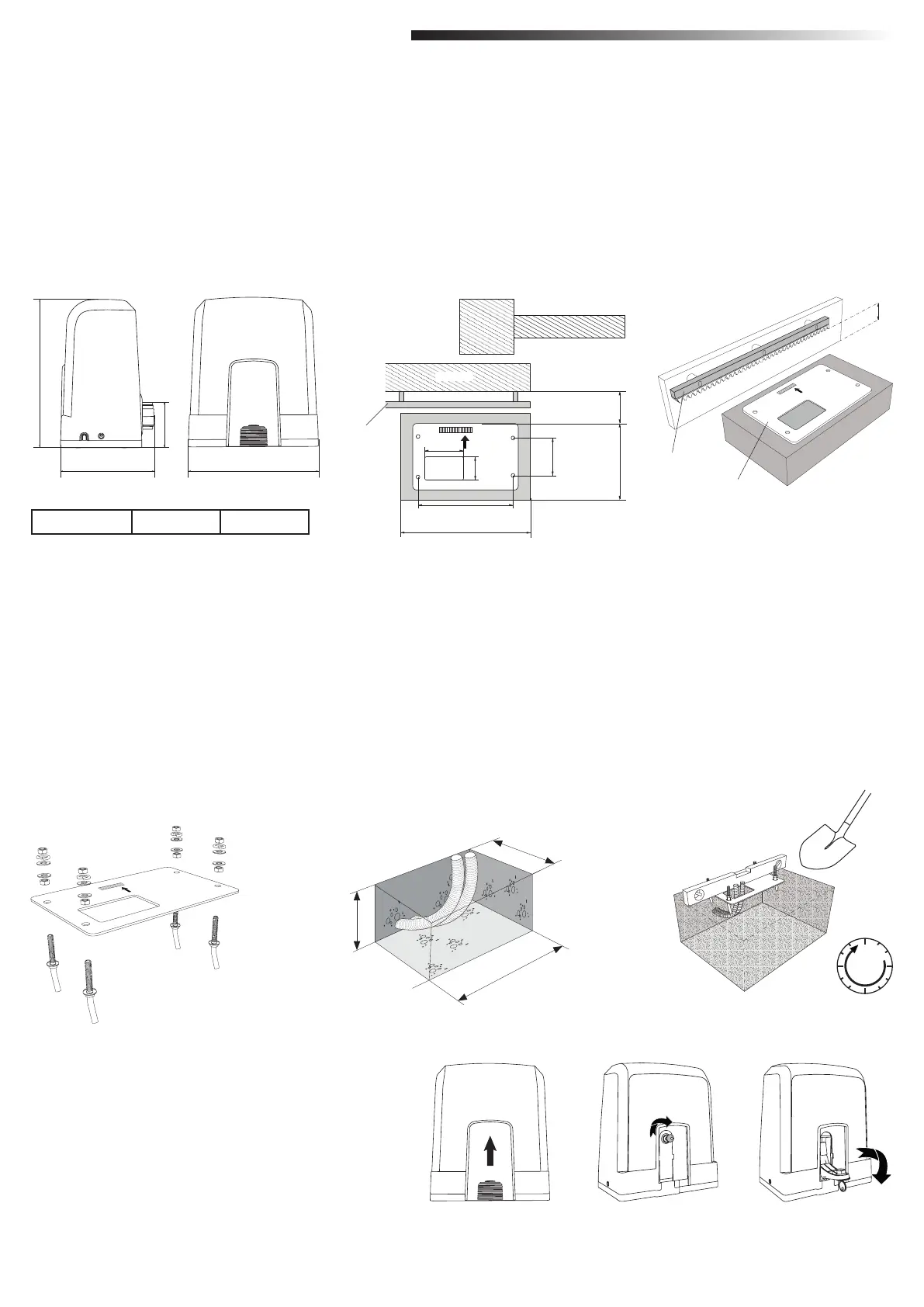

5.1 Dimensions du portail et de l’automatisme

304

218 270

Image 5Image 4Image 3

1. Prenezlavisd’ancrageetvissezunécroujusqu’aubasduletage.Ajoutezunerondelleetinsérez-ladanslaplaquedebasedepuislebas.Fixezpardessusàl’aided’undeuxièmeécrou.

2. Recommencez pour les 3 autres vis d’ancrage (voir l’image 3).

3. Passez les câbles préparés (voir l’image 4) à travers le trou de la plaque de base.

4. Placez la plaque de base dans les fondations en béton préparées. Assurez-vous que la plaque est positionnée correctement par rapport au portail en respectant l’espace nécessaire par rapport

auportailetaurail(voirl’image1).Laèchesurlaplaquedebasedoitêtredirigéeversleportail.Alignezlaplaquedebaseetterminezlesfondationsenbéton.

5. Laissez les fondations sécher pendant au moins 24 h avant de continuer (voir l’image 5).

REMARQUE : lors de l’installation d’une plaque de base, assurez-vous qu’il sera toujours possible d’installer l’automatisme et d’ajuster la position ultérieurement à l’aide des vis de réglage si

nécessaire.

5.2 Installation de la plaque de base

PORTAIL

24 h

5. INSTALLATION MÉCANIQUE

• Retirez le petit couvercle avant en plastique de l’automatisme.

• Placez la clé dans la serrure et tournez-la vers la droite à 90°.

• Abaissez le levier.

Pour réarmer l’automatisme, suivez les étapes dans l’ordre inverse.

5.3 Mécanisme de déverrouillage d’urgence Image 6

Rack

Gate
