1. Uistite sa, že je obsluha napájaná.

2. Umiestnite držiaky s magnetmi na ľavý a pravý koniec stojana, kde sa predpokladajú koncové polohy. Magnety sú označené L pre ľavú stranu a R pre pravú

stranu a musia byť umiestnené vpravo alebo vľavo od obsluhy (pozri obrázok 12). Polohu držiaka možno nastaviť posunutím držiaka pozdĺž stojana.

3. Pomocou ručne uvoľneného pohonu posuňte bránu v smere OTVORENÉ, aby ste dosiahli magnet upevnený na regáloch. Uistite sa, že sú dodržané rozmery

medzi magnetom a koncovým spínačom (pozri obrázok 13).

4. Po dosiahnutí sa na displeji rozsvieti časť pravého horného digitálneho segmentu.

5. V prípade potreby upravte polohu magnetu, skontrolujte, či je zapnutý pravý horný digitálny displej, a upevnite skrutky držiaka magnetu.

6. Rovnaký postup zopakujte v smere ZATVORENIA, aby ste dosiahli magnet upevnený v polohe Zatvorenie na opačnej strane brány.

7. Po dosiahnutí sa rozsvieti časť digitálneho displeja vpravo dole.

8. V prípade potreby upravte polohu magnetu, skontrolujte, či je zapnutý pravý dolný digitálny displej, a upevnite skrutky držiaka magnetu.

9. Bránu nastavte do strednej polohy (medzi limitom otvorenia a limitom zatvorenia).

Operátor je pripravený na fázu učenia.

• Riadiaca doska je už predinštalovaná a zapojená do svorkovnice motora. Nie je potrebná žiadna ďalšia akcia.

Ak chcete získať prístup k riadiacej doske, odstráňte kryt obsluhy.Svorky na zapojenie príslušenstva sú priamo prístupné. Ak chcete získať prístup k programovacím tlačidlám,

odstráňte priehľadný plastový kryt a po dokončení programovania ho vráťte späť.

5.7 Nastavenie polohy koncového spínača

5.8 Prístup k riadiacej doske a pripojenie motora

L R

12 – 20 mm

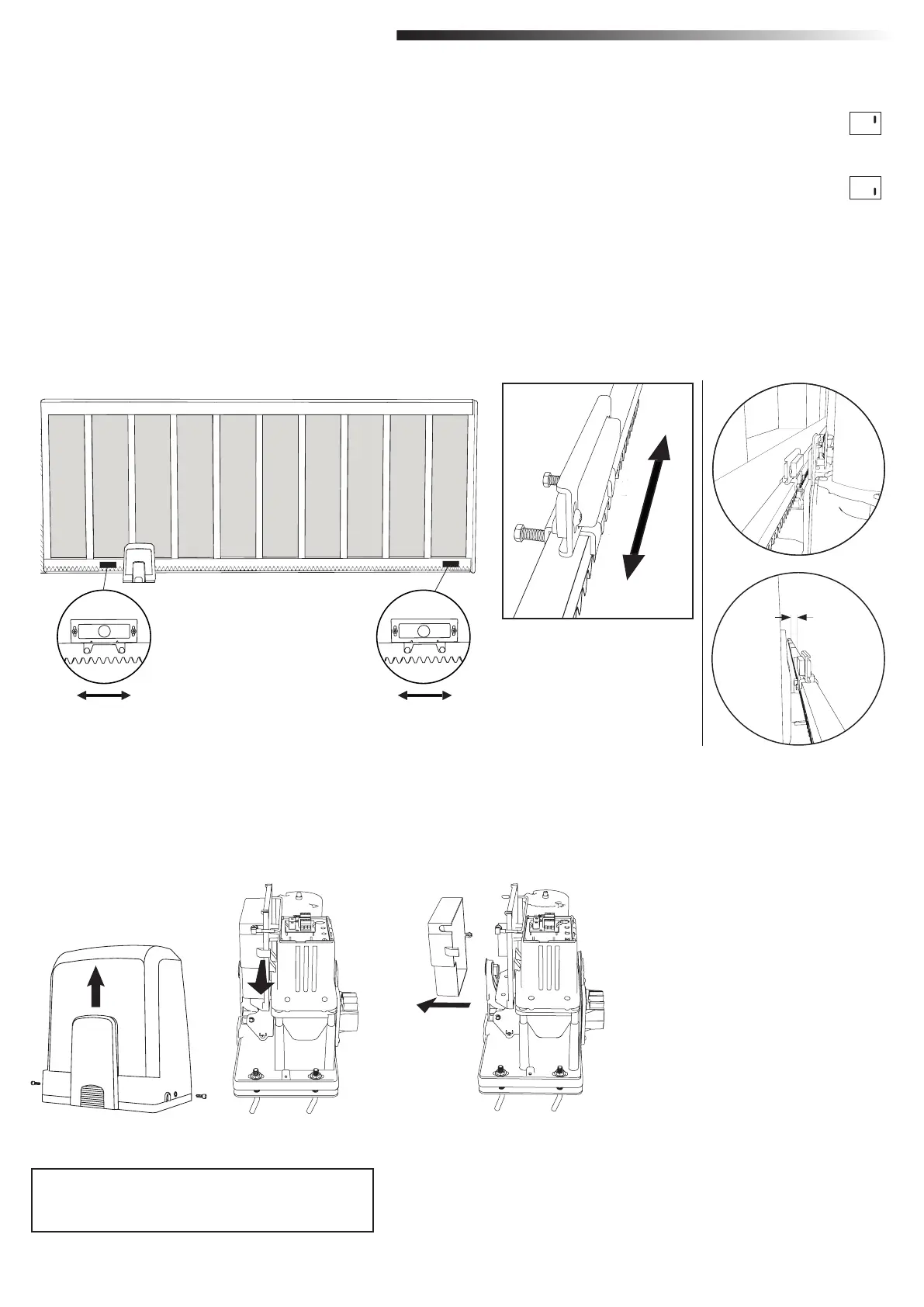

Obrázok 12 Obrázok 13

Obrázok 14

Gratulujeme! Týmto je mechanická inštalácia pohonu brány

dokončená. Pokračujte v programovaní a základných

nastaveniach, aby ste mohli spustiť prevádzku.

5. MECHANICKÁ INŠTALÁCIA
