5
Allgemeine Informationen und Bedingungen für die Einrichtung.
Vergewissern Sie sich vor der Montage des Torantriebs, dass das Tor einwandfrei funktioniert. Das Gewicht des Tores darf nicht vollständig auf der Motorwelle lasten. Vergewissern Sie sich,
dass alle erforderlichen Kabel (Stromkabel, Zubehörkabel usw.) vorbereitet und korrekt verlegt sind, bevor die Grundplatte einbetoniert wird.
HINWEIS:
Alle Quetschstellen müssen durch einen Einklemmschutz nach EU-Norm gesichert sein: EN 12453, EN 60335-2-103.
CHSL400EVC
Hiermit beginnen Sie die mechanische Montage des Torantriebs.
Montageplatte
90 - 100 mm
Zahnstange
TOR
Abbildung 1 Abbildung 2

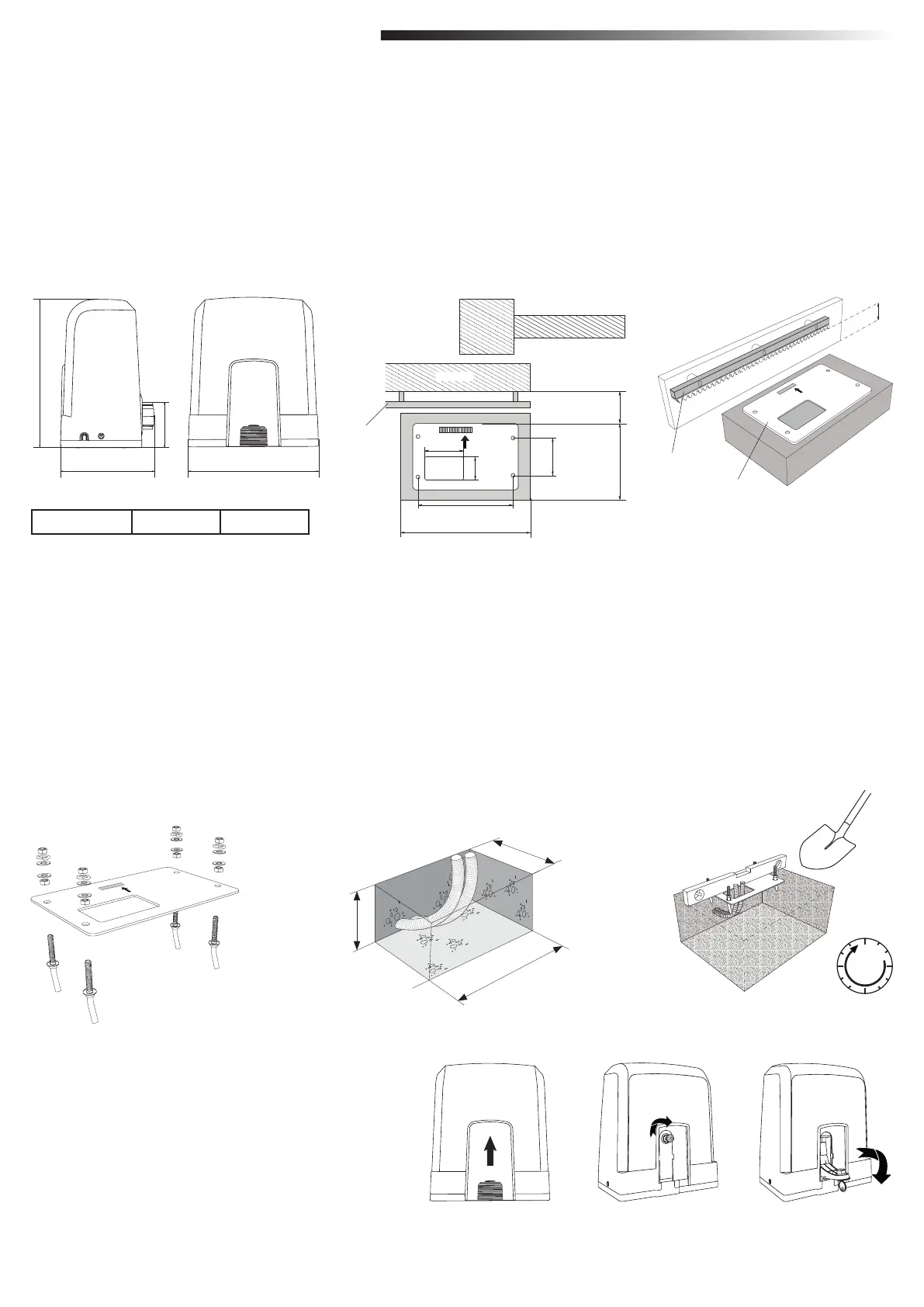

5.1 Abmessungen von Tor und Antrieb
304
218 270
88
Abbildung 5Abbildung 4Abbildung 3
1. NehmenSiedieAnkerschraubeundsetzenSieeineMutterbiszurUnterseitederTrittäche.FügenSieeineUnterlegscheibehinzuundsetzenSiesievonuntenindieGrundplatteein.
Von oben mit einer zweiten Mutter sichern.
2. Wiederholen Sie dies für die restlichen 3 Ankerschrauben (siehe Bild 3).
3. Führen Sie die vorbereiteten Kabel (siehe Abbildung 4) durch das Loch in der Grundplatte.
4. Setzen Sie die Grundplatte in den vorbereiteten Beton ein. Vergewissern Sie sich, dass die Platte korrekt am Tor angebracht ist und der erforderliche Abstand zum Tor und zur Zahnstange
eingehalten wird (siehe Abbildung 1). Der Pfeil auf der Grundplatte muss in Richtung Tor zeigen. Richten Sie die Grundpalette aus und schließen Sie die Betonarbeiten ab.
5. Lassen Sie den Betonsockel mindestens 24 Stunden lang trocknen, bevor Sie fortfahren (siehe Abbildung 5).
HINWEIS: Bei der Montage einer Grundplatte ist darauf zu achten, dass eine spätere Montage des Antriebs und eine spätere Positionsanpassung mit den Stellschrauben bei Bedarf noch
möglich ist.
5.2 Montage der Grundplatte
TOR
24
Stunden
5. MECHANISCHE MONTAGE
• Entfernen Sie die kleine vordere Kunststoffabdeckung vom
Antrieb.
• Setzen Sie den Schlüssel in das Schlüsselloch und drehen Sie
ihn um 90° nach rechts.
• Ziehen Sie den Hebel nach unten.
Um den Antrieb wieder einzuschalten, gehen Sie in umgekehrter
Reihenfolge vor.
5.3 Notlösemechanismus Abbildung 6
Rack
Gate
60
270
170
104
60
244
100
GATE
CHSL400EVC
4 m 400 kg
