Chamberlain CHSL400EVC User Manual

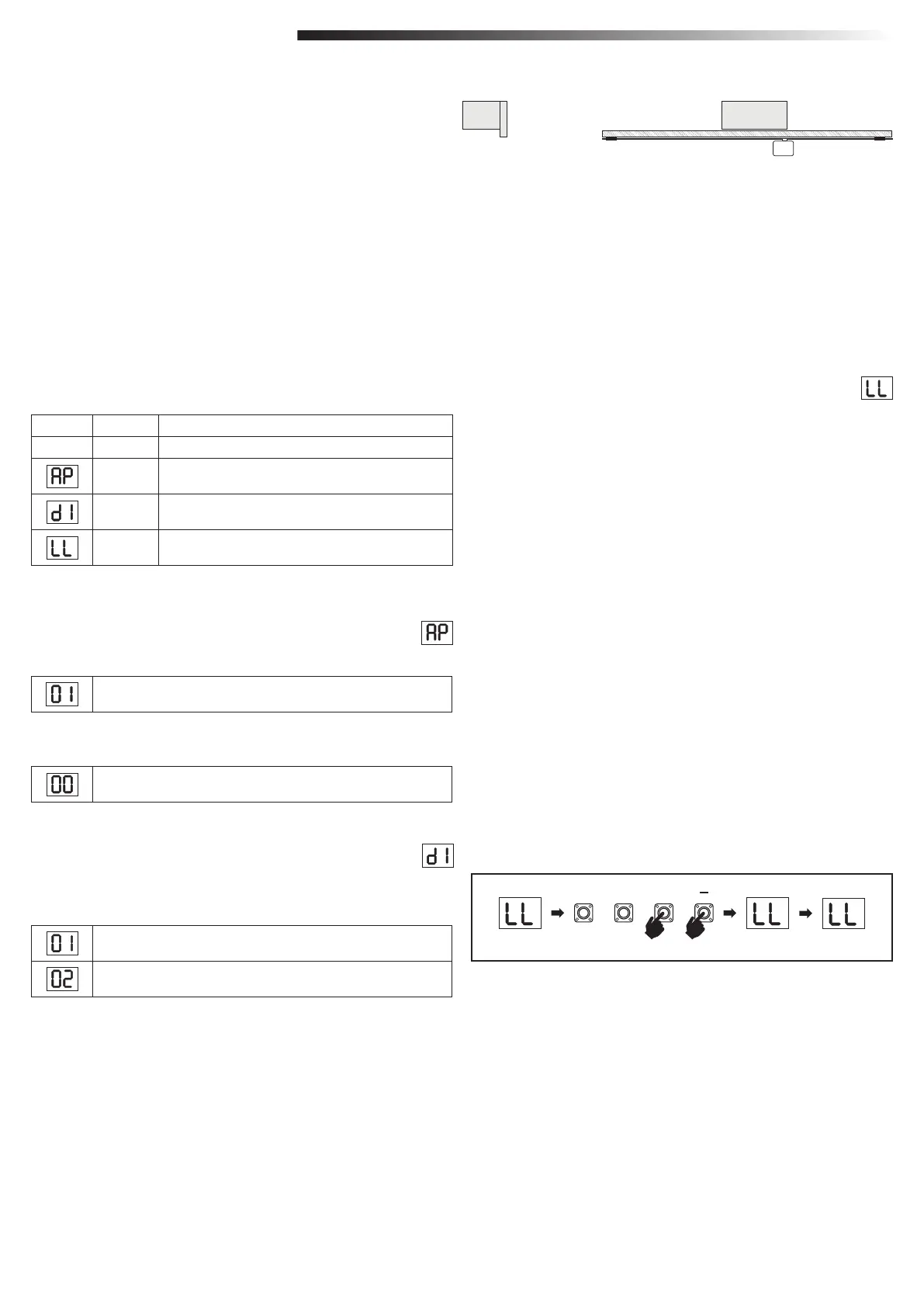

10
7.3 Sens de mouvement des vantaux
7.4 Réglages de base
Avant la programmation, déplacez manuellement le portail en position médiane et réarmez
le mécanisme de déverrouillage (voir page 6). Appuyez sur le bouton « – » du panneau de
commande et maintenez-le enfoncé ; assurez-vous que le moteur se déplace dans le sens
FERMETURE. Si c’est correct, relâchez immédiatement le bouton « - » ; le portail s’arrête.
Si le moteur se déplace dans le sens OUVERTURE, allez aux fonctions « d1»etmodiezles
paramètres de direction.
Une fois que le sens de FERMETUREestcongurécorrectement,laissezleportailenposition
médiane. L’automatisme est prêt pour la phase d’apprentissage.
Remarque:leportailpeutêtredéplacéàl’aidedesboutons«+»et«-»avantd’avoirconguré
lesparamètresnauxsinécessaire.
Appuyez sur le bouton « + » du panneau de commande et maintenez-le enfoncé pour déplacer le
portail en position OUVERT. Une fois que le bouton est relâché, l’automatisme s’arrête.
Appuyez sur le bouton « - » du panneau de commande et maintenez-le enfoncé pour déplacer le
portail en position FERMÉ. Une fois que le bouton est relâché, l’automatisme s’arrête.
LED Fonction
Réglages de base (obligatoire)
AP Application
d1 Moteur de direction 1
LL Phase d’apprentissage des limites
Vue d’ensemble des réglages de base
Fonctionmoteurdedirectionafchéeàl’écran
Dénitladirectiondemouvementdumoteur.
7.4.2 Réglages des directions du moteur
Le moteur est installé à gauche (par défaut).
Le moteur est installé à droite.
P +S
2 s
I
I
I
I
I
I
3 s
Fonctionapplicationafchéeàl’écran.
Cettefonctionestprérégléeenusineàlavaleurcorrectedéniepourl’automatismelivré.
7.4.1 Réglages d’application
Portail coulissant, CHSL400
Plus de paramètres disponibles sur demande :
Aucune application sélectionnée
Méthodes d’apprentissage disponibles :
Avant de démarrer une phase d’apprentissage, assurez-vous que :
1. les autres réglages de base sont terminés
2. les aimants sont installés et fonctionnent correctement
3. le premier mouvement sera en direction de la FERMETURE.
1. OUVREZ le menu LL.
2. Appuyez sur les boutons « + » et « – » et maintenez-les enfoncés pendant 2 secondes.
3. Le processus d’apprentissage automatique démarre. LL va clignoter à l’écran durant tout le
processus.
4. Le portail se déplace en direction de la FERMETUREjusqu’àcequel’interrupteurdende
course FERMETURE soit atteint, et il s’arrête pendant 2 secondes avant de repartir dans la
direction de l’OUVERTURE.
5. Le portail se déplace en direction de l’OUVERTUREjusqu’àatteindrel’interrupteurdende
course d’ouverture.
6. Le portail se déplace en direction de la FERMETUREjusqu’àatteindrel’interrupteurdende
course de fermeture, puis il s’arrête.
7. La phase d’apprentissage standard est terminée. LL apparaît à l’écran et le panneau retourne
en mode veille au bout de 3 secondes.
Mode d’apprentissage standard (automatique)
Les valeurs 02-05 ne conviennent pas adaptées pour l’application CHSL et ne doivent pas être choisies
Assurez-vousquelespositionslimitessontvériéesetqueleportailestenposition
médiane avant de démarrer la phase d’apprentissage des limites.
Avant de pouvoir commencer la phase d’apprentissage des limites, la préparation de
l’apprentissage de la position de n de course doit être réalisée, comme décrit dans la
section Conguration de la position d’interrupteur de n de course.
7.4.3 Apprentissage des limites
Lesparamètressuivantssontcongurésdurantlemoded’apprentissagestandard:
1. Course entre les positions ENTIÈREMENT FERMÉ et ENTIÈREMENT OUVERT.
2. Force d’ouverture et de fermeture.
3. 60 cm de déplacement dans les deux directions sont attribués pour l’arrêt en douceur.
7. PROGRAMMATION
