7.1 Displej, programovací tlačítka a nastavení funkcí
Nastavení funkcí – režim programování
7.2 Obecný přehled programování
Obecné nastavení:
Funkce programovacích tlačítek (4 tlačítka):
Tlačítko Funkce
S naprogramování / odstranění dálkových ovladačů a
specických funkcí
P vstup do režimu programování, výběr funkce a uložení
+/- Procházejte nabídkou a změňte hodnotu na displeji
Funkce a naprogramované hodnoty se zobrazují na LED displeji.
Po zapnutí řídicí desky se na LED displeji zobrazí následující hodnoty:
Programování je rozděleno do 2 částí:
1. Základní nastavení (strana 11)
2. Pokročilé nastavení (strana 14)
Po provedení základního nastavení se během fáze učení automaticky naučí
následující parametry:
1. Délka pohybu od polohy ZCELA ZAVŘENO do polohy ZCELA OTEVŘENO.
2. Otevírací a zavírací síla pro každý motor.
POZNÁMKA:
• Pro zahájení provozu je nutné dokončit fázi základního nastavení a učení.
• Po dokončení fáze učení a programování bude pohon pracovat podle
výchozího nastavení.
• Pokročilá nastavení nejsou přístupná, pokud nejsou dokončena základní
nastavení a fáze učení.
• Před programováním se ujistěte, že jsou připojena příslušná bezpečnostní
zařízení

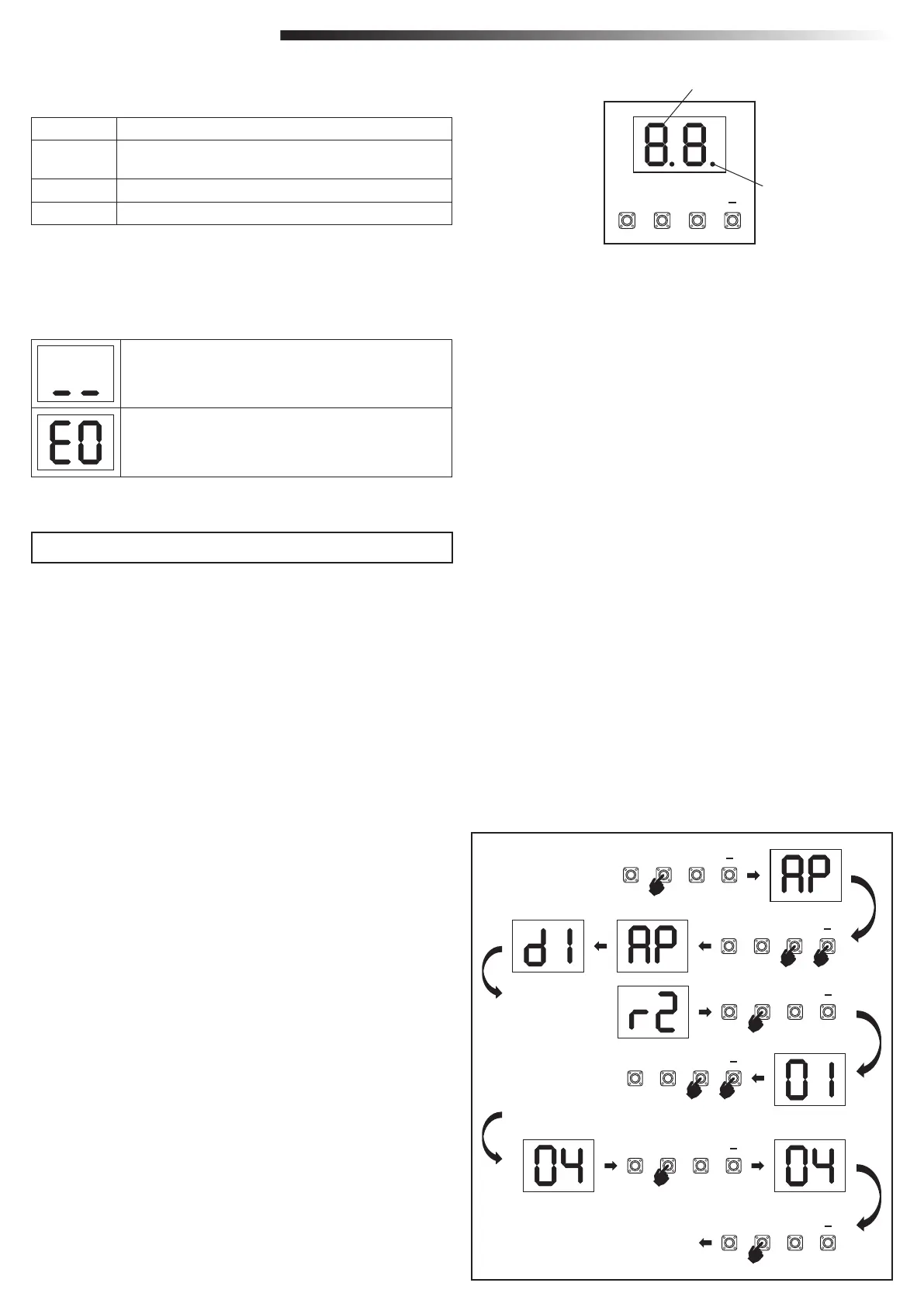

1. Stisknutím a podržením tlačítka „P“ na 5 sekund vstoupíte do nabídky. „AP“
na displeji označuje první dostupnou funkci v menu.
2. Mezi jednotlivými funkcemi můžete přecházet pomocí tlačítek „+“ a „-“.
3. Stisknutím tlačítka „P“ vyberte požadovanou funkci.
4. Zobrazí se výchozí nastavení nebo dříve naprogramovaná hodnota. To se
projeví blikáním hodnoty na displeji.
5. Pomocí tlačítek „+“ nebo „-“ vyberte požadovanou hodnotu. Stiskněte tlačítko
„P“ a potvrďte výběr.
6. Naprogramovaná funkce se zobrazí na displeji.
7. Chcete-li změnit nastavení jiné funkce, zopakujte postup od bodu č. 2 do č. 6
8. Chcete-li přejít do nabídky funkcí, stiskněte na 5 sekund tlačítko „P“, poté deska
přejde do pohotovostního režimu.
Pokud nestisknete tlačítko „P“ pro potvrzení nastavení nové hodnoty, nové
nastavení se po 3 minutách uloží a programování ukončí nabídku a vrátí se do
pohotovostního režimu.
POZNÁMKA: Pro ovládání brány nebo provedení jakéhokoli příkazu je třeba
ukončit nabídku nastavení stisknutím tlačítka „P“ na 5 sekund nebo výběrem
funkce FE, případně vyčkat 3 minuty pro automatické ukončení a návrat do
pohotovostního režimu.
Řídicí deska je předprogramována na příslušnou aplikaci
(popis stavu viz níže v části „Aplikace“ a „Pohotovostní režim“).
„E0“ v případě, že řídicí deska ještě nebyla naprogramována
nebo resetována funkcí „Výchozí tovární nastavení“. V tomto
stavu bude příkaz vstupu nebo vysílače vždy ignorován.
Pouze příklad
P +S
2místný displej LED
LED bod
7. PROGRAMOVÁNÍ
Tímto zahájíte programování pohonu brány.
