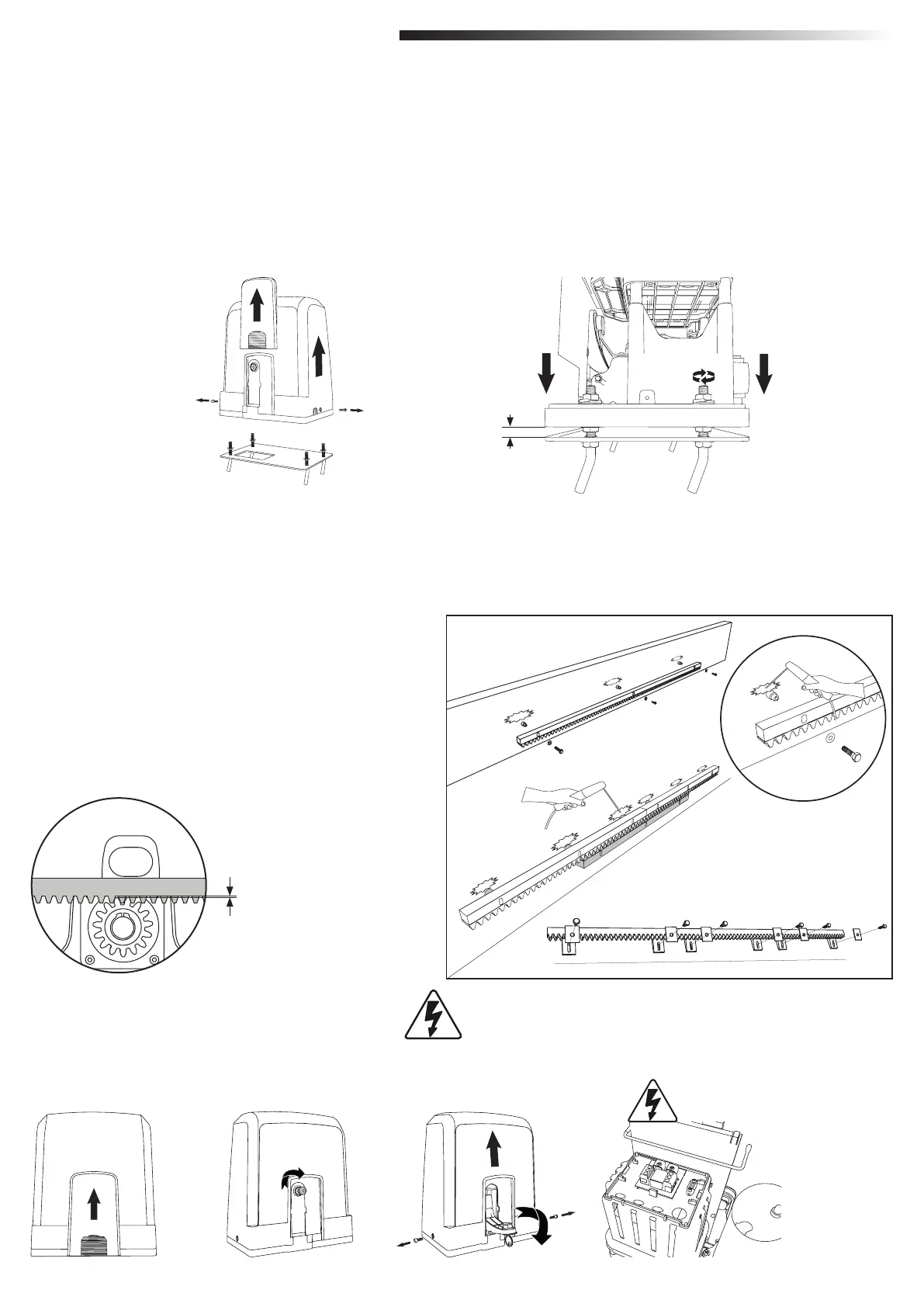

1. Po upevnení základnej dosky nadvihnite maticu zabezpečujúcu základnú dosku zhora asi o 5 až 10 mm a pridajte podložku.

2. Odstráňte malý predný plastový kryt z pohonu a vykonajte ručné uvoľnenie vložením kľúča do kľúčovej dierky, otočením doprava a potiahnutím páčky nadol (pozri ručné

uvoľnenie strana 5).

3. Odskrutkujte 2 skrutky po stranách krytu (pozri obrázok 7).

4. Odstráňte kryt operátora a nasaďte operátor na základnú dosku pomocou kotviacich skrutiek a otvoru v hadici operátora. Poznámka: medzi základnou doskou a hadicou

obsluhy musí byť vzdialenosť (5 – 10 mm) pre neskoršie možnosti nastavenia výšky (pozri obrázok 8).

5. Káble prestrčte cez príslušný otvor v spodnej časti krytu operátora.

6. Pohon zaistite pomocou podložky, pružnej podložky a matice, ako je znázornené na obrázku 8.

5.4 Inštalácia motora na základnú dosku

max. 10 mm

Obrázok 8Obrázok 7

5. MECHANICKÁ INŠTALÁCIA

1. Ručne posuňte bránu do polohy ZATVORENÉ.

2. Oceľový alebo nylonový stojan možno pripevniť zváraním (len oceľ) alebo pomocou skrutiek (pozri obrázok 9). Umiestnite prvý segment stojana na koniec brány tak, aby

sa pripojil k ozubenému kolesu pohonu, ako je znázornené na obrázku 10, a pripevnite stojan k bráne. Potom posuňte bránu a pripevnite ďalší segment stojana v blízkosti

predchádzajúceho segmentu. Takto postupujte, kým nedosiahnete úplnú polohu OTVORIŤ.

POZNÁMKA: Vždy dbajte na to, aby ozubené koleso neležalo na ozubenom kolese operátora alebo aby bolo od neho príliš vzdialené.

5.5 Montáž do stojana na brány

Oceľový stojan (zváranie)

Pomoc pri montáži oceľových stojanov

2 – 3 mm

Pred montážou:

• Skontrolujte, či je k dispozícii požadovaná hĺbka zaskrutkovania.

• Na montáž stojanov použite dodané spojovacie prvky (skrutky).

• Pripevnite segment stojana na správne miesto pomocou

dodaných skrutiek.

POZNÁMKA:
