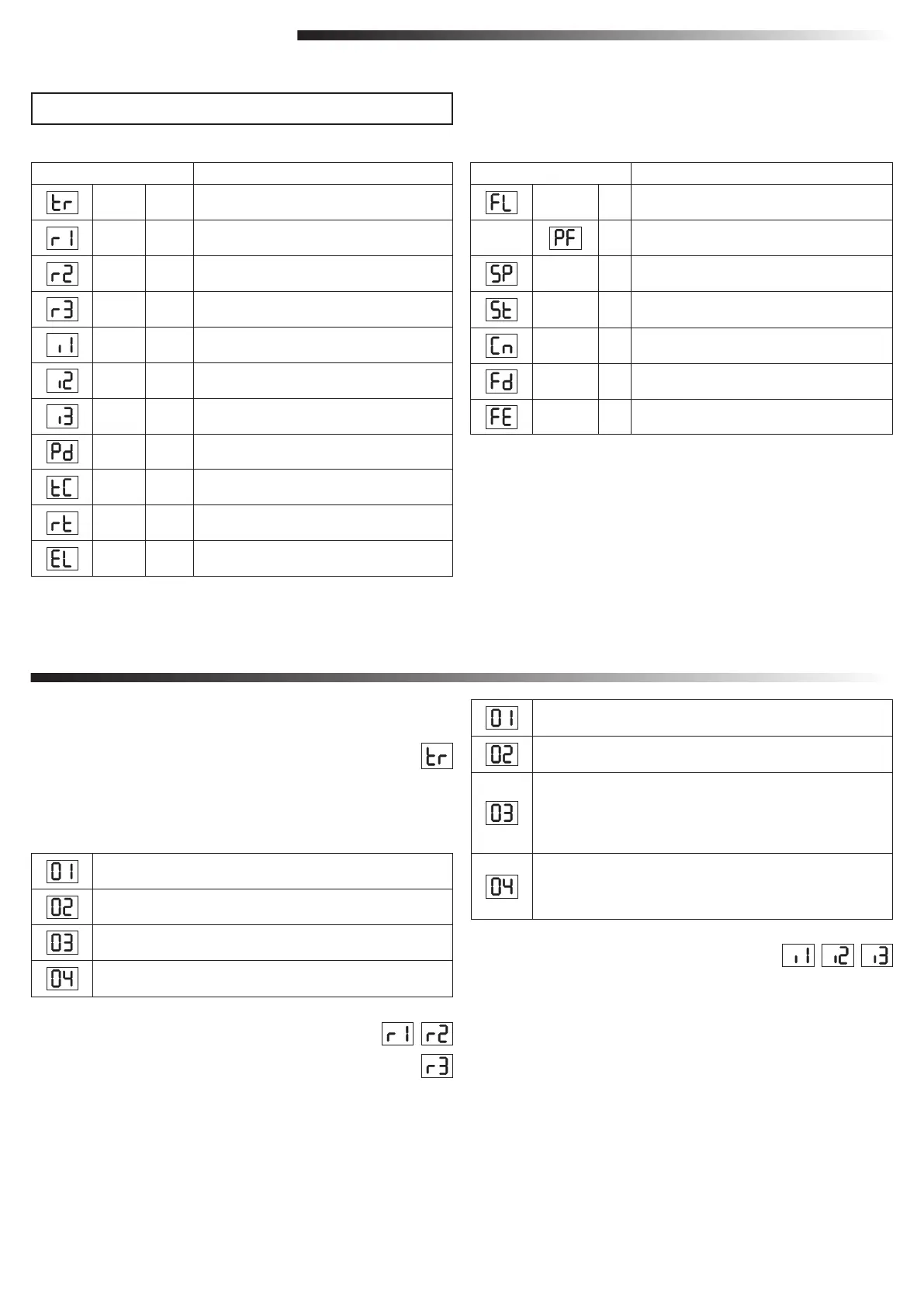

LED Fonction
tr Émetteur
r1 Cellule photoélectrique IR1
r2 Cellule photoélectrique IR2
r3 Cellule photoélectrique IR3
i1 Commande d’entrée 1
i2 Commande d’entrée 2
i3 Commande d’entrée 3
Pd Ouverture partielle
tC Minuterie de fermeture (TTC - Timer To Close)
rt Temps d’inversion après impact
EL Verrou électronique
LED Fonction
FL Lampe clignotante
PF Pré-clignotement
SP Contacteur spécial
St
Vitesse de DÉMARRAGE pour OUVERTURE et
FERMETURE
Cn Compteur de maintenance
Fd Réglages d’usine
FE Terminer et quitter
7.7.2 Réglages de l’émetteur
La fonction de l’émetteur détermine la façon dont les commandes de l’émetteur
fonctionnent.
Remarque : avec les paramètres « 01 », « 02 » et « 03 », la minuterie TTC est écrasée par une
commande de l’émetteur et FERME le portail.
Avec le paramètre « 04 », le compte à rebours de la minuterie TTC actif est réinitialisé par une
commande de l’émetteur pour redémarrer.
Mode résidentiel : Ouvrir - Fermer - Ouvrir
Mode standard : Ouvrir - Arrêt - Fermer - Arrêt - Ouvrir (par défaut)
Automatique avec mode arrêt : Ouvrir - Arrêt - Fermer - Ouvrir
Mode parking : Ouvrir, jusqu’à la position Ouverture complète. Toute commande
supplémentaire durant l’ouverture sera ignorée
7.7.4 Réglages d’entrée
Lafonctiond’entréedénitlafaçondontlescommandesd’entréedesaccessoiresexternessont
exécutées. Chacune des 3 entrées peut être programmée individuellement.
REMARQUE : avec les paramètres « 01 », « 02 » et « 03 », la minuterie TTC est écrasée par
une commande d’entrée et FERME le portail. Avec le paramètre « 06 », le compte à rebours de la
minuterie TTC actif est réinitialisé par une commande d’entrée pour redémarrer.
IR actif sur mouvement FERMETURE. Si le faisceau IR est entravé, le portail
repart en position OUVERTURE complète (par défaut).
IR actif sur mouvement OUVERTURE. Si le faisceau IR est entravé, le portail
s’arrête. Une fois que l’obstacle disparaît, le portail continue de s’OUVRIR.
IR actif sur mouvement OUVERTURE et FERMETURE. Si le faisceau IR est
entravé sur le mouvement FERMETURE, le portail s’arrête et repart en position
OUVERTURE complète une fois l’obstacle disparu. Si le faisceau IR est entravé
sur le mouvement OUVERTURE, le portail s’arrête. Une fois que l’obstacle
disparaît, le portail continue de s’OUVRIR.
IR actif sur mouvement FERMETURE. Si le faisceau IR est entravé, le portail
repart en position OUVERTURE complète. La fonction TTC activée sera
écrasée 2 secondes après l’élimination de l’obstacle du faisceau et commencera
lemouvementdeFERMETUREsansattendrelandelaminuterieTTC.
7.7.3 Réglages des cellules photoélectriques à infrarouge
LesfonctionsIRdénissentlemodedefonctionnementdesCellulesphotoélectriques
à infrarouge (IR).
Les IR apprennent automatiquement lorsqu’elles sont installées.
Chacun des 3 jeux d’IR peut être programmé individuellement.
REMARQUE : en fonction des réglages choisis, les entrées d’ouverture partielle ou les
commandes à distance ne seront pas exécutées dans les deux directions OUVERTURE ou
FERMETURE si le faisceau IR est entravé.
Si les IR sont supprimées, l’alimentation du panneau de commande doit être arrêtée/mise en
route deux fois pour effacer l’apprentissage.
Pourlecontrôleetlamaintenancedescellulesphotoélectriques,reportez-vousaumanueldes
cellules photoélectriques.
7.7 Réglages avancés
Vous allez maintenant commencer les réglages avancés.
7.7.1 Vue d’ensemble réglages avancés
7. PROGRAMMATION
