LED Funktion
tr Handsender
r1 Lichtschranke IR1
r2 Lichtschranke IR2
r3 Lichtschranke IR3
i1 Befehl Eingabe 1
i2 Befehl Eingabe 2
i3 Befehl Eingabe 3
Pd Teilöffnung
tC Automatisches Schließen (TTC)
rt Umkehrzeit nach Aufschlag
EL E-Lock
LED Funktion
FL Blinkleuchte
PF Vorblinken
SP Spezieller Kontakt
St
STARTgeschwindigkeit in ÖFFNUNGS- und
SCHLIESSrichtung
Cn Wartungszähler
Fd Werkseinstellung
FE Fertigstellen und Beenden

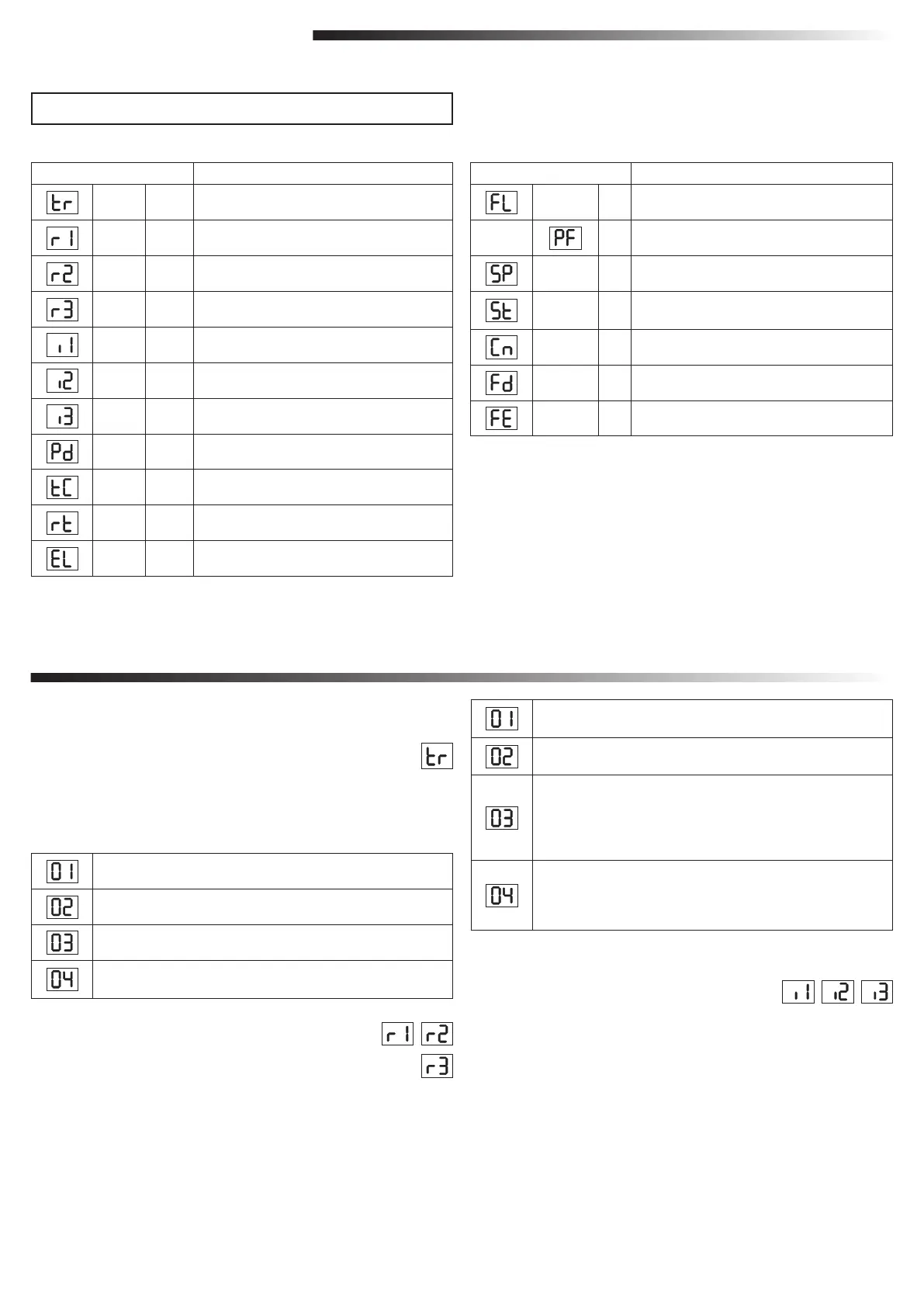

7.7.2 Handsendereinstellungen
Die Handsender-Funktion legt fest, wie die Handsender-Befehle funktionieren.
Hinweis: Bei den Einstellungen „01“, „02“ und „03“ wird der TTC-Timer durch
einen Handsender-Befehl übersteuert und das Tor wird geschlossen.
Bei der Einstellung „04“ wird der aktive TTC-Timer-Countdown durch den
Handsender-Befehl wieder auf Start gesetzt.
Wohnmodus: AUF – ZU – AUF
Standardmodus: AUF – Stop – ZU – Stop – AUF (Standard)
Automatisch mit Stoppmodus: AUF – Stop – ZU – AUF
Parkmodus: Offen, um die Position Offen zu vervollständigen. Zusätzliche
Befehle während des Öffnens werden ignoriert
7.7.4 Befehlsgebereinstellungen
Die Funktion Eingänge legt fest, wie Eingangsbefehle von externem Zubehör ausgeführt
werden. Jeder der 3 Eingänge kann individuell programmiert werden.
HINWEIS: Bei den Einstellungen "01", „02“ und „03“ wird der TTC-Timer durch einen
Eingangsbefehl übersteuert und das Tor wird geschlossen. Bei der Einstellung „06“ wird ein
aktiver TTC-Timer-Countdown durch einen Eingangsbefehl wieder auf Start gesetzt.
IR aktiv bei ZU-Bewegung. Wenn der IR-Strahl behindert wird, kehrt das Tor
in die vollständig geöffnete Position zurück (Standard).
IR aktiv bei AUF-Bewegung. Wenn der IR-Strahl unterbrochen wird, stoppt
das Tor. Wenn das Hindernis verschwindet, ÖFFNET sich das Tor weiter.
IR ist bei der AUF- und ZU-Bewegung aktiv. Wenn der IR-Strahl bei der
ZU-Bewegung behindert wird, stoppt das Tor und nachdem das Hindernis
verschwunden ist, kehrt das Tor in die vollständige AUF-Position zurück.
Wenn der IR-Strahl bei der AUF-Bewegung behindert wird, stoppt das Tor.
Wenn das Hindernis verschwindet, ÖFFNET sich das Tor weiter.
IR aktiv bei ZU-Bewegung. Wenn der IR-Strahl behindert wird, kehrt das Tor
in die vollständig geöffnete Position zurück: Die aktivierte TTC-Funktion wird
2 Sekunden nach Beseitigung des Strahlenhindernisses außer Kraft gesetzt
und startet die ZU-Bewegung, ohne das Ende der TTC-Zeit abzuwarten.
7.7.3 Einstellungen der Infrarot-Lichtschranken
IR-FunktionendenierendieFunktionsweisevonInfrarot-Lichtschranken(IR).
Die IRs werden bei der Montage automatisch eingelernt.
Jedes der 3 IR-Sets kann individuell programmiert werden.
HINWEIS: Abhängig von den gewählten Einstellungen werden die Teilöffnungseingänge
oder Fernbedienungsbefehle in Richtung AUF oder ZU nicht ausgeführt, wenn der IR-Strahl
behindert wird.
Wenn die IRs entfernt werden, muss die Steuerplatine zwei Mal AUS/EIN geschaltet werden,
um den Lernvorgang zu beenden.
Für die Kontrolle und Wartung der Fotozellen siehe das Handbuch der Fotozellen.
7.7 Erweiterte Einstellungen
Hiermit beginnen Sie mit den erweiterten Einstellungen.
7.7.1 Übersicht Erweiterte Einstellungen
7. PROGRAMMIERUNG
