Obecné informace a podmínky pro nastavení.

Před instalací pohonu vrat se ujistěte, že fungují bez problémů. Vrata nesmějí plnou vahou spočívat na hřídeli motoru. Před montáží základové desky do betonu se

ujistěte, že jsou připraveny a správně položeny všechny potřebné kabely (napájecí kabel, kabely příslušenství atd.).

POZNÁMKA:

Všechny pohybující se body musí být zajištěny proti zachycení podle EU: EN 12453, EN 60335-2-103.

CHSL400EVC

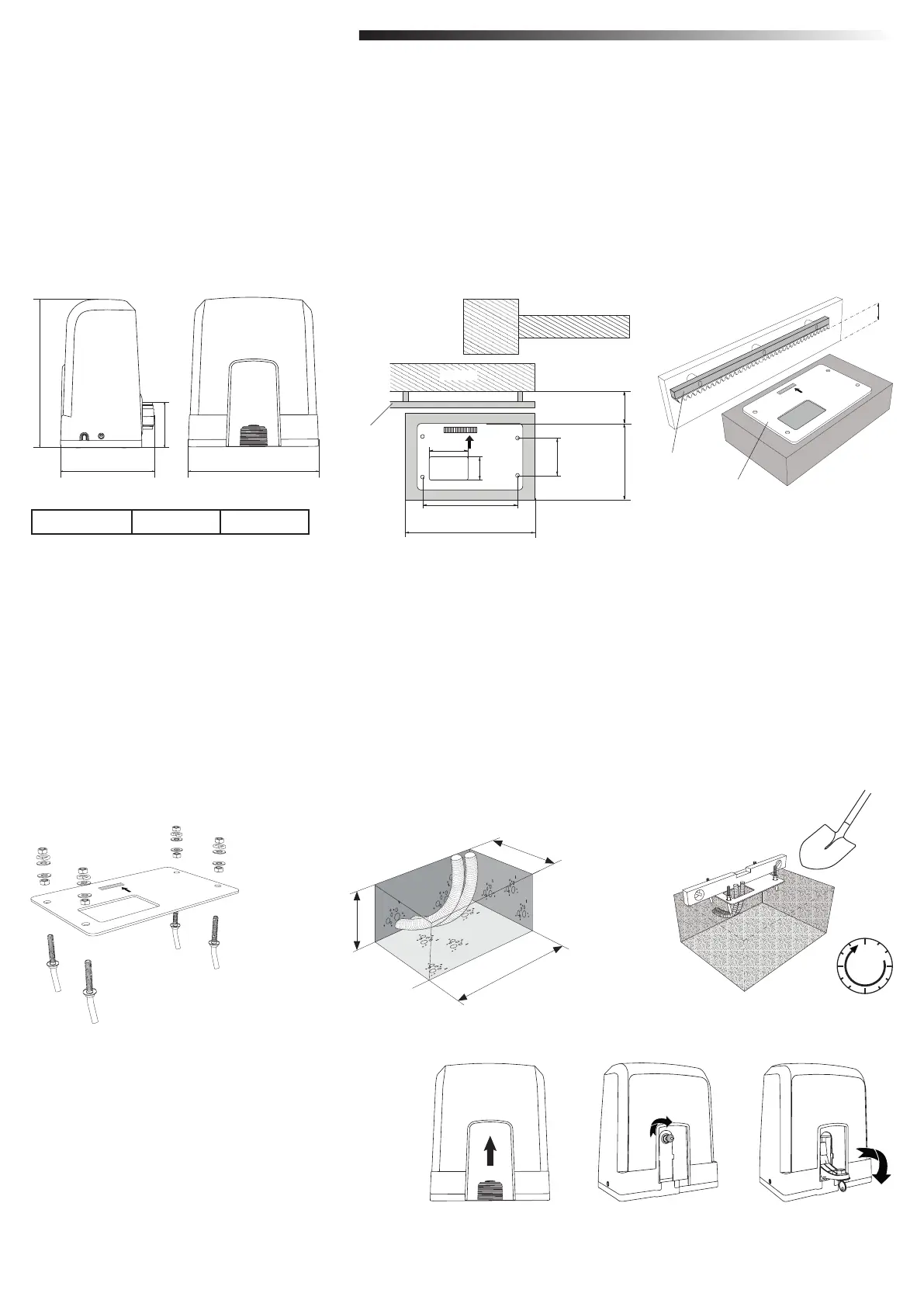

Tímto zahájíte mechanickou montáž pohonu brány.

Montážní deska

90 – 100 mm

Ozubnice

VR ATA

Obrázek 1 Obrázek 2

5.1 Rozměry vrat a pohonu

304

218 270

Obrázek 5Obrázek 4Obrázek 3

1. Vezměte kotevní šroub a nasaďte jednu matici až do spodní části podkladu. Přidejte podložku a vložte ji zespodu do základové desky. Shora ji zajistěte druhou maticí.

2. Zopakujte postup u zbývajících 3 kotevních šroubů (viz obrázek 3).

3. Připravené kabely (viz obrázek 4) protáhněte otvorem v základové desce.

4. Základovou desku zasaďte do připraveného betonu. Ujistěte se, že je deska správně připevněna k vratům s ohledem na potřebný prostor mezi vraty a stojanem (viz

obrázek 1). Šipka na základové desce musí směřovat k vratům. Vyrovnejte základovou desku a dokončete betonování.

5. Před dalším postupem nechte betonový podklad vyschnout alespoň 24 hodin (viz obrázek 5).

POZNÁMKA: Při instalaci základové desky zajistěte, aby bylo možné v případě potřeby i později provést montáž a nastavení polohy pohonu pomocí stavěcích šroubů.

5.2 Montáž základové desky

VR ATA

24h

5. MECHANICKÁ MONTÁŽ

• Sejměte z pohonu malý přední plastový kryt.

• Vložte klíč do klíčové dírky a otočte jím doprava o 90°.

• Zatáhněte páčku dolů.

Pro opětovné zapnutí pohonu postupujte opačně.

5.3 Mechanismus nouzového uvolnění Obrázek 6

270

170

104
