1. Po upevnění základové desky zvedněte matici zajišťující základovou desku shora asi o 5–10 mm a přidejte podložku.

2. Odstraňte malý přední plastový kryt z pohonu a proveďte ruční uvolnění vložením klíče do klíčové dírky, otočením doprava a zatažením za páčku dolů (viz manuální

uvolnění strana 5).

3. Vyšroubujte 2 šrouby po stranách krytu (viz obrázek 7).

4. Sejměte kryt pohonu a nasaďte pohon na základovou desku pomocí kotevních šroubů a otvoru v závěsu pohonu. Poznámka: mezi základovou deskou a závěsem

pohonu musí být dostatečná vzdálenost (5–10 mm) pro možnost pozdějšího nastavení výšky (viz obrázek 8).

5. Kabely protáhněte příslušným otvorem ve spodní části skříně pohonu.

6. Zajistěte pohon pomocí podložky, pružné podložky a matice podle obrázku 8.

5.4 Instalace motoru na základní desku

max. 10 mm

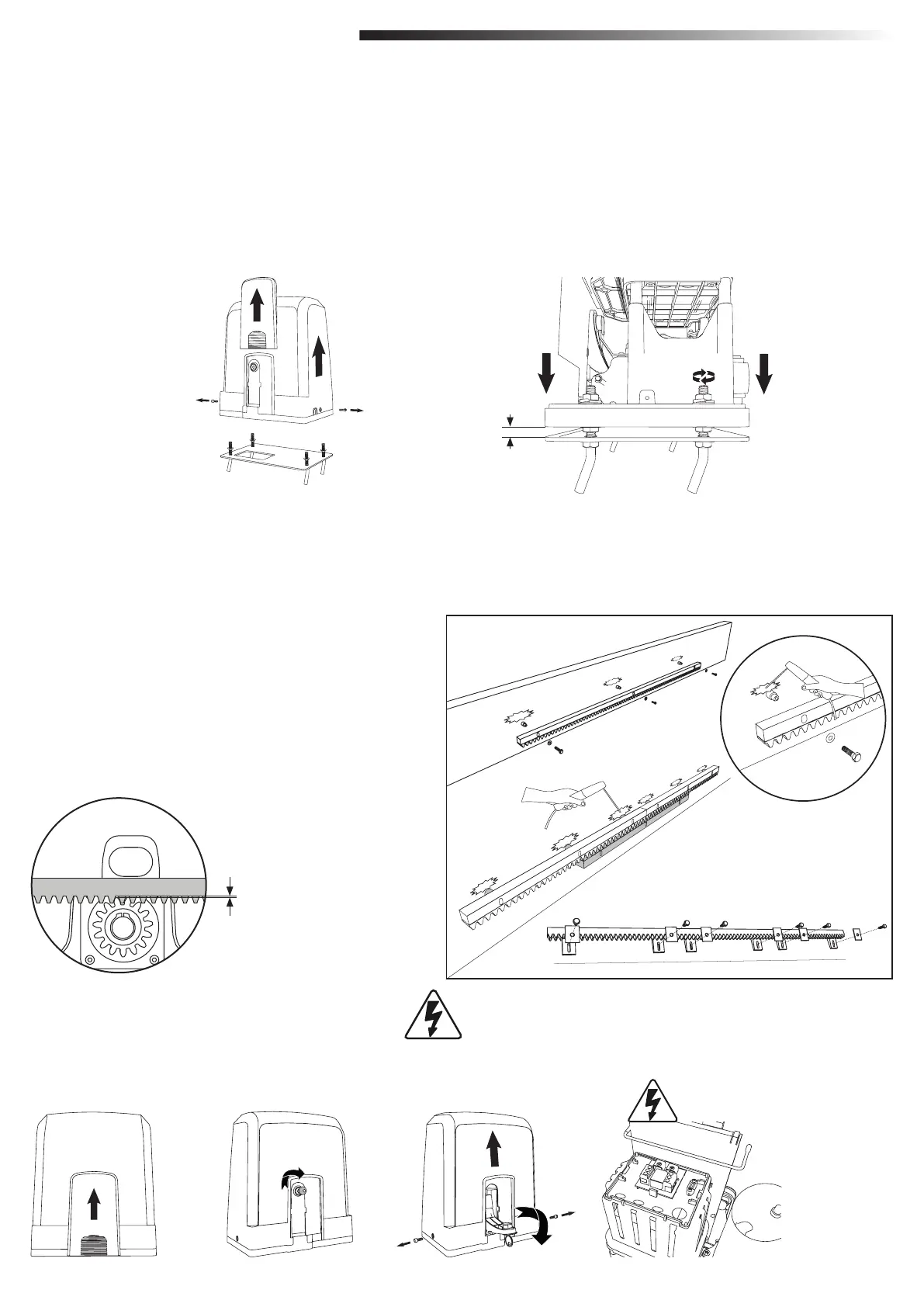

Obrázek 8Obrázek 7

5. MECHANICKÁ MONTÁŽ

1. Ručně posuňte bránu do polohy ZAVŘENO.

2. Ocelovou nebo nylonovou ozubnici lze připevnit svařováním (pouze ocel) nebo pomocí šroubů (viz obrázek 9). Umístěte první segment ozubnice na konec vrat tak,

aby padl na pastorek pohonu, jak je znázorněno na obrázku 10, a připevněte ozubnici k vratům. Poté posuňte vrata a připevněte další segment ozubnice v blízkosti

předchozího segmentu.

Takto postupujte, dokud nedosáhnete polohy zcela OTEVŘENO.

POZNÁMKA: Vždy dbejte na to, aby ozubnice neležela na pastorku pohonu zcela, nebo aby od něj nebyla příliš vzdálená.

5.5 Montáž ozubnice vrat

Ocelová ozubnice (svařování)

Montáži ocelových ozubnic – nápověda

2–3 mm

Před montáží:

• Zkontrolujte, zda je k dispozici požadovaná hloubka zašroubování.

• K montáži ozubnic použijte dodané spojovací prvky (šrouby).

• Pomocí dodaných šroubů připevněte segment ozubnice na správné místo.

POZNÁMKA:
