7.3 Vleugelbeweging richting
7.4 Basisinstellingen
Zet de poort vóór het programmeren handmatig in de middenstand en schakel de
ontgrendeling weer in (zie pagina 6). Houd de knop "-" op het bedieningspaneel
ingedrukt en zorg ervoor dat de motor in de richting SLUITEN beweegt. Indien
correct, laat onmiddellijk de knop "-" los en de poort stopt.
Als de motor in de richting OPENEN beweegt, ga dan naar de functies "d1" en wijzig
de richtinginstellingen.
Zodra de richting SLUITEN correct is ingesteld, laat u de poort in de middenstand
staan. De operator is klaar voor de leerfase.
Opmerking: indien nodig kan de poort vóór de denitieve instellingen worden
verplaatst met de knoppen "+" en "-".
Houd de knop "+" op het bedieningspaneel ingedrukt om de poort in de stand
OPENEN te zetten. Als de knop wordt losgelaten, stopt de aandrijving.
Houd de knop "-" op het bedieningspaneel ingedrukt om de poort in de stand
SLUITEN te zetten. Als de knop wordt losgelaten, stopt de aandrijving.

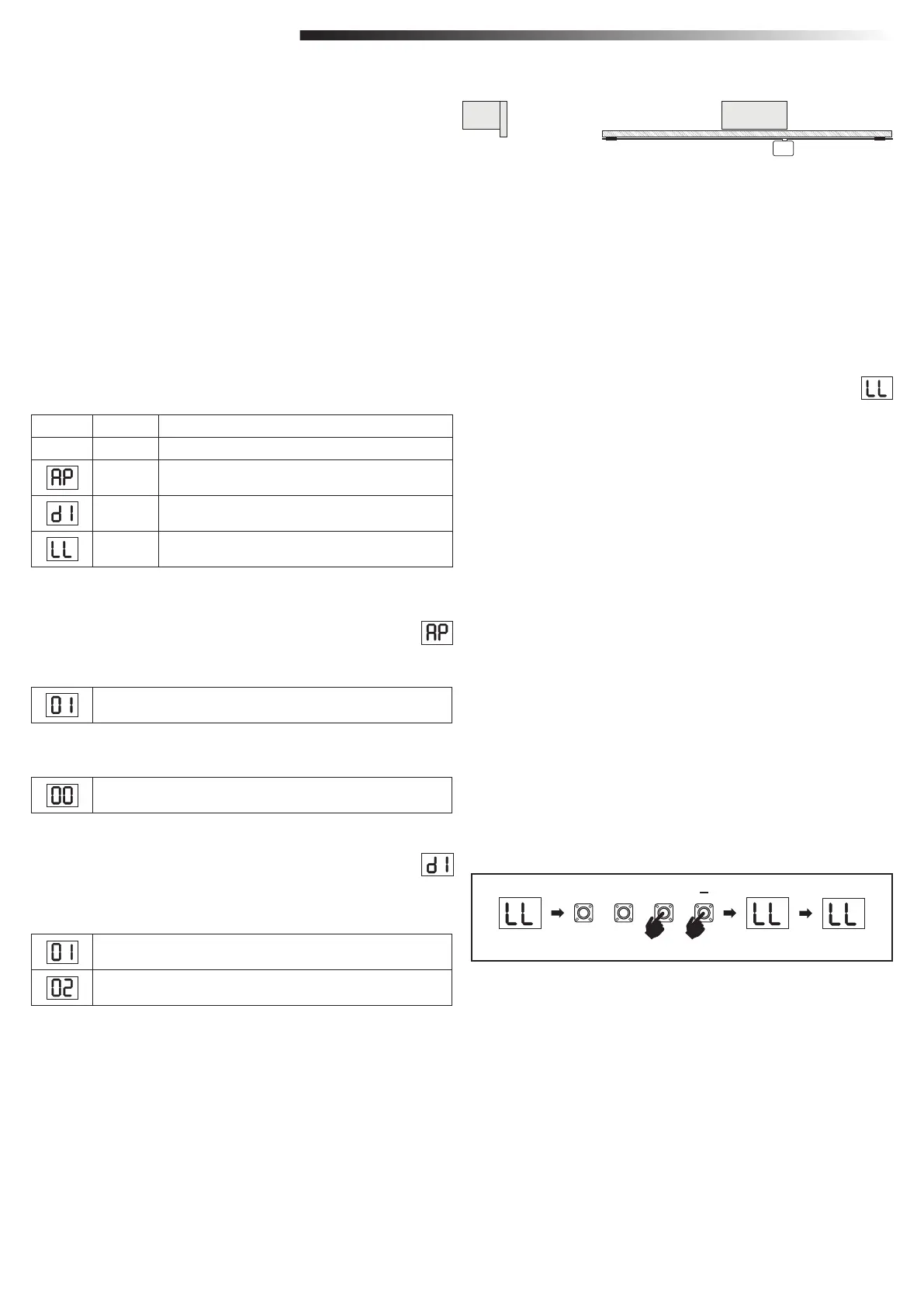

LED Functie
Basisinstellingen (verplicht)
AP Toepassing
d1 Richting motor 1
LL Beperkte leerfase
Basisinstellingen overzicht
Richting motorfunctie weergegeven op het display
Bepaalt de bewegingsrichting van de motor.
7.4.2 Richting motorinstellingen
De motor is geïnstalleerd aan de linkerkant (standaard).
De motor is geïnstalleerd aan de rechterkant.
P +S
2 sec.
I
I
I
I
I
I
3 sec.
Toepassingsfunctie weergegeven op het display.
Deze functie is reeds in de fabriek ingesteld op de juiste waarde zoals
gedenieerd voor de geleverde aandrijving.
7.4.1 Applicatie-instellingen
Schuifpoort, CHSL400
Meer instellingen beschikbaar op aanvraag:
Geen toepassing geselecteerd
Beschikbare leermethoden:
Alvorens een leerfase te beginnen, zorg ervoor dat:
1. Andere basisinstellingen zijn voltooid
2. De magneten zijn geïnstalleerd en juist werken
3. De eerste beweging zal in de richting SLUITEN zijn.
1. OPEN het LL-menu.
2. Houd de knoppen "+ en -" gedurende 2 seconden ingedrukt.
3. Het automatische leerproces start. LL zal op het display knipperen gedurende het
gehele proces.
4. De poort beweegt in de richting SLUITEN totdat de eindschakelaar SLUITEN
wordt bereikt, en stopt dan gedurende 2 seconden, waarna de poort in de richting
OPENEN beweegt.
5. De poort beweegt in de richting OPENEN totdat de open-eindschakelaar wordt
bereikt.
6. De poort beweegt in de richting SLUITEN totdat de gesloten-eindschakelaar
wordt bereikt en stopt.
7. De standaard leerfase is voltooid. L zal op het display verschijnen en het bord zal
na 3 seconden terugkeren in de stand-by modus.
Standaard leermodus (Automatisch)
De waarden 02-05 zijn niet geschikt voor CHSL-toepassingen en mogen niet worden gekozen
Zorg ervoor dat de limietposities gecontroleerd zijn en dat de deur in de middenstand
staat om de beperkte leerfase te starten.
Voordat met de beperkte leerfase kan worden begonnen, moet het leren
van de eindpositie worden voorbereid zoals beschreven in het hoofdstuk
instellen eindpositie-schakelaar.
7.4.3. Beperkt leren
De volgende instellingen worden uitgevoerd in de standaard leermodus:
1. Reislengte van positie VOLLEDIG GESLOTEN tot VOLLEDIG OPEN.
2. Openings- en sluitingskracht.
3. 60 cm slag in beide richtingen is toegewezen voor de soft-stop.
