7
1. Zkontrolujte zapnutí pohonu.

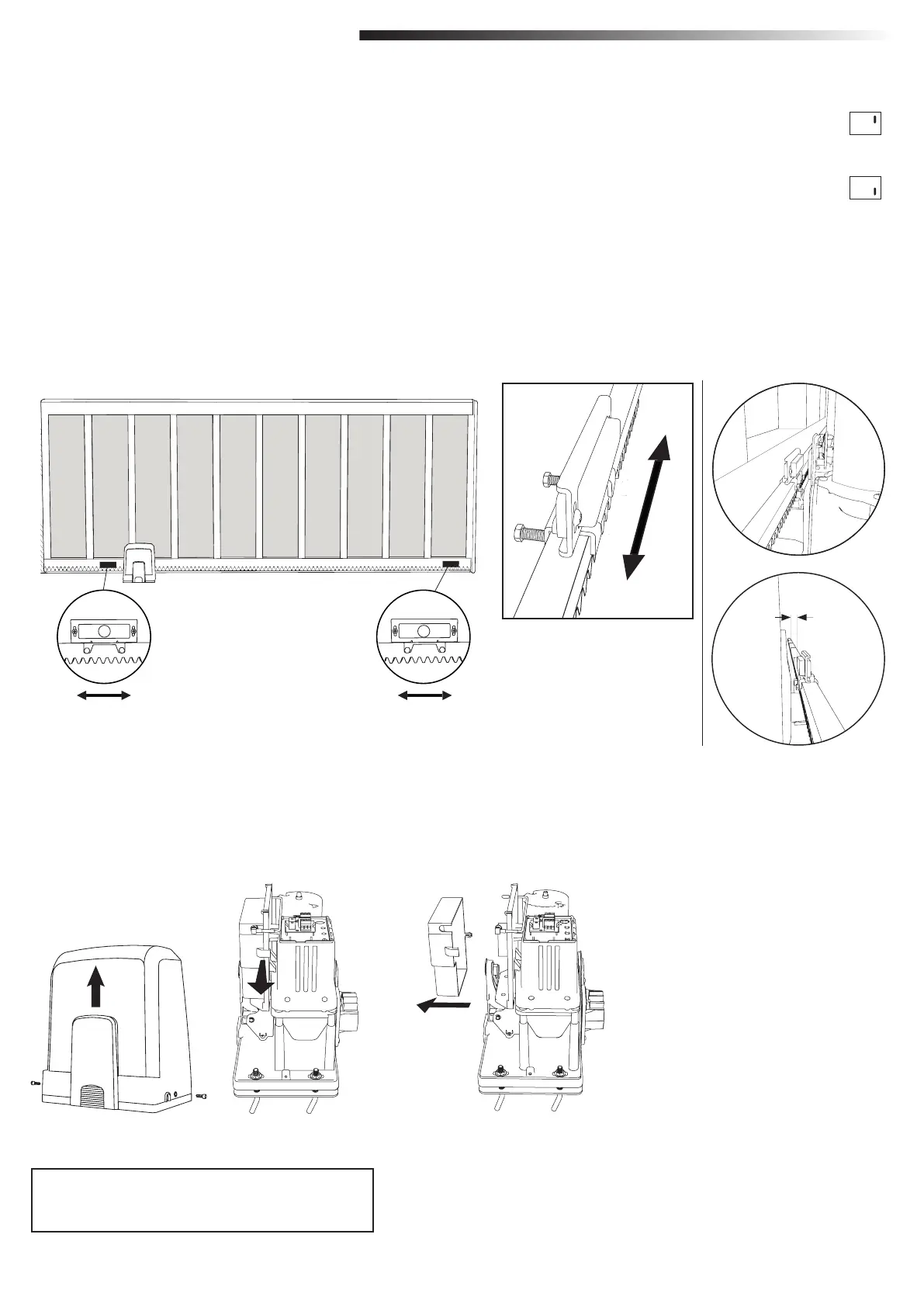

2. Umístěte držáky s magnety na levý a pravý konec ozubnice do předpokládaných koncových poloh. Magnety jsou označeny L pro levou stranu a R pro
pravou stranu a musí být umístěny vpravo nebo vlevo od pohonu (viz obrázek 12). Polohu držáku lze nastavit posunutím držáku podél ozubnice.
3. Pomocí ručně uvolněného pohonu posuňte bránu ve směru OTEVÍRÁNÍ, abyste dosáhli magnetu upevněného na ozubnicích. Dbejte na dodržení
vzdálenosti mezi magnetem a koncovým spínačem (viz obrázek 13).
4. Po dosažení se zobrazí část pravého horního digitálního dílku na displeji.
5. V případě potřeby upravte polohu magnetu, zkontrolujte, zda se zobrazuje pravý horní digitální dílek, a utáhněte šrouby držáku magnetu.
6. Totéž opakujte ve směru ZAVÍRÁNÍ, abyste dosáhli magnetu upevněného v poloze Zavřeno na opačné straně vrat.
7. Po dosažení se rozsvítí část pravého dolního digitálního dílku na displeji.
8. V případě potřeby upravte polohu magnetu, zkontrolujte, zda se zobrazuje levý horní digitální dílek, a utáhněte šrouby držáku magnetu.
9. Přesuňte bránu do střední polohy (mezi limit otevření a zavření).
Pohon je připraven na fázi učení.
• Řídicí deska je již předinstalována a připojena ke svorkovnici motoru. Není nutná žádná další akce.
Pro přístup k ovládací desce sejměte kryt pohonu. Svorky pro zapojení příslušenství jsou přímo přístupné. Pro přístup k programovacím tlačítkům sejměte průhledný
plastový kryt a po dokončení programování jej vraťte zpět.
5.7 Nastavení polohy koncového spínače
5.8 Přístup k řídicí desce a připojení motoru
L P
12 – 20 mm
Obrázek 12 Obrázek 13
Obrázek 14
Gratulujeme! Tím je mechanická montáž pohonu vrat
dokončena. Pokračujte s programováním a základním
nastavením, abyste mohli zařízení uvést do provozu.
5. MECHANICKÁ MONTÁŽ
