3

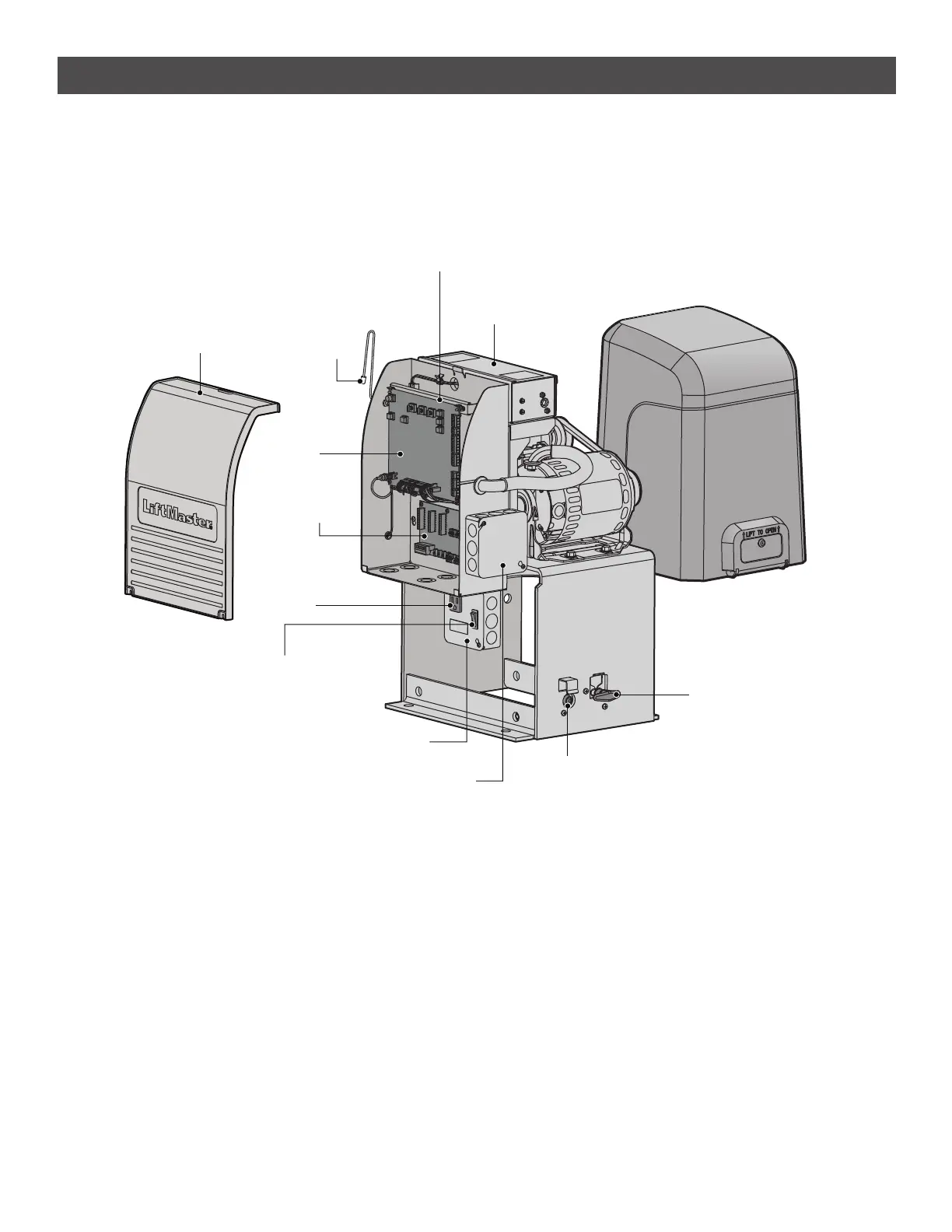

PRÉSENTATION DE L’ACTIONNEUR
LEVIER DE DÉCLENCHEMENT
MANUEL
Tirer le levier de déclenchement
pour ouvrir et fermer
manuellement la barrière.
PRISE
D’ALIMENTATION
DES
ACCESSOIRES
BOÎTE DE JONCTION
Page 20
CARTE D'EXTENSION
Pages 10-13
INTERRUPTEUR D’ALIMENTATION CA
L’interrupteur d’alimentation CA sur
l’actionneur activera ou désactivera
l’alimentation 120/240 Vca.
CARTE DE
COMMANDE
Pages 5-9
PARE-POUSSIÈRE
COUVERCLE
ANTENNE
BOUTON DE RÉINITIALISATION
• Enfoncer le bouton de réinitialisation pour arrêter le
mouvement de la barrière au cours d’un cycle normal
d’ouverture / fermeture, comme sur un bouton d’arrêt.
• Enfoncer le bouton de réinitialisation lorsque la barrière
est en position ouverte pour désactiver la minuterie de
fermeture. La barrière restera en position d’ouverture.
Pour relancer la minuterie de fermeture, enfoncer le
bouton de réinitialisation ou activer la barrière à l’aide
d’une télécommande programmée.
• Enfoncer le bouton de réinitialisation pour arrêter l’alarme
et réinitialiser l’actionneur.
SL3000U
CONTACTEURS DE LIMITE
Pages 14-15
TABLEAU D’ALIMENTATION
(situé derrière le tableau de commande)
Page 13
BOÎTE DE JONCTION
Page 20
