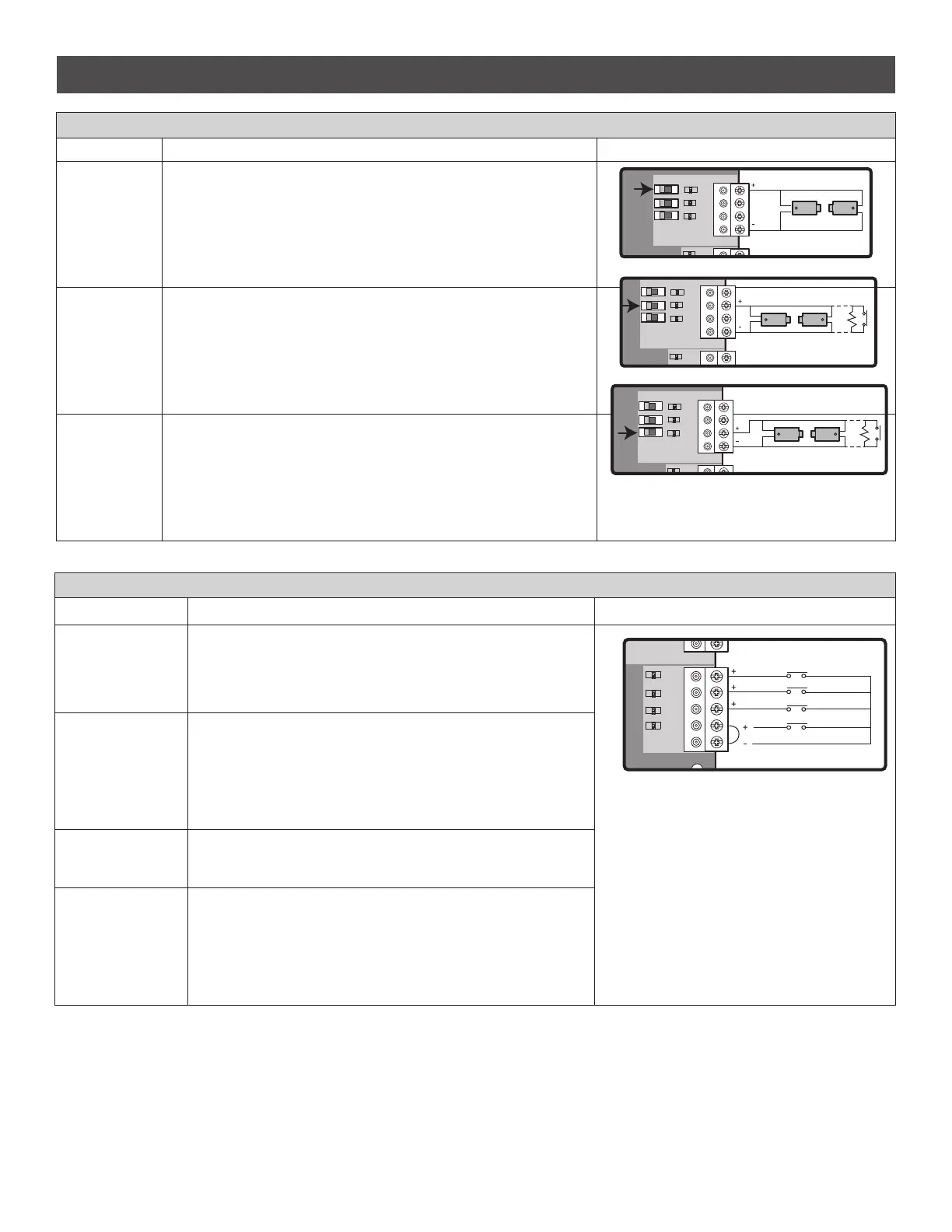

CARTE D'EXTENSION
BORNES DU POSTE DE COMMANDE
BORNES FONCTIONNALITÉ EXEMPLE DE CÂBLAGE
«
SBC
»
et
«
COM
»
• Séquence de commande de barrière - Ouvrir, Arrêter, Fermer,
Arrêter, ...
• Ouverture programmée, Fermeture programmée, Arrêt programmé
(l'interrupteur maintenu ne surpasse pas les sécurités externes et ne
réinitialise pas la condition d'alarme)
«
OPEN
»
et
«
COM
»
• Commande d'ouverture - ouvre une barrière fermée
• Ouverture programmée (l'interrupteur maintenu ne surpasse pas les
sécurités externes et ne réinitialise pas la condition d'alarme)
• Si maintenu, met la minuterie de fermeture en pause à la limite
d'ouverture.
• Ouvre une barrière qui se ferme et tient ouverte une barrière ouverte.
«
CLOSE
»
et
«
COM
»
• Commande de fermeture - ferme une barrière ouverte
• Fermeture douce (l'interrupteur maintenu ne surpasse pas les
sécurités externes et ne réinitialise pas la condition d'alarme)
«
STOP
»
et
«
COM
»
• Commande d'arrêt - arrête une barrière en déplacement
• Arrêt forcé (l'interrupteur maintenu surpasse les commandes Ouvrir
et Fermer et réinitialise la condition d'alarme)
• Si maintenu, met la minuterie de fermeture en pause à la limite
d'ouverture.
• Surpasse une commande Ouvrir ou Fermer
BORNES DES CELLULES PHOTOÉLECTRIQUES/CAPTEURS DE CHANT
BORNES FONCTIONNALITÉ EXEMPLE DE CÂBLAGE
«
EYE ONLY
»
et
«
COM
»
Capteurs photoélectriques de direction d’ouverture ou de fermeture – la
fonctionnalité est basée sur les réglages du commutateur (situé en regard des
bornes)
Commutateur réglé à CLOSE (FERMÉ) : la barrière inverse complètement sa
course lorsqu’elle frappe un obstacle
Commutateur réglé à OPEN (OUVERT) : la barrière inverse sa course
pendant quatre (4) secondes lorsqu’elle frappe un obstacle
«
EYE/EDGE
»
et
«
COM
»
Capteurs photoélectriques ou détecteur de chant de direction d’ouverture ou
de fermeture – la fonctionnalité est basée sur les réglages du commutateur
(situé en regard des bornes)
Commutateur réglé à CLOSE (FERMÉ) : la barrière inverse complètement sa
course lorsqu’elle frappe un obstacle
Commutateur réglé à OPEN (OUVERT) : la barrière inverse sa course
pendant quatre (4) secondes lorsqu’elle frappe un obstacle
«
EYE/EDGE
»
et
«
COM
»
Capteurs photoélectriques ou détecteur de chant de direction d’ouverture ou
de fermeture – la fonctionnalité est basée sur les réglages du commutateur
(situé en regard des bornes)
Commutateur réglé à CLOSE (FERMÉ) : la barrière inverse complètement sa
course lorsqu’elle frappe un obstacle
Commutateur réglé à OPEN (OUVERT) : la barrière inverse sa course
pendant quatre (4) secondes lorsqu’elle frappe un obstacle
SBC
EYE
ONLY
EYE/
EDGE
EYE/
EDGE
COM
1
2
3
OPEN
CLOSE
T
SBC
EYE
ONLY
EYE/
EDGE
EYE/
EDGE
COM
1
2
3
OPEN
CLOSE
SBC
EYE
ONLY
EYE/
EDGE
EYE/
EDGE
COM
1
2
3
OPEN
CLOSE
T
SBC
OPN
CLS
STP
COM
COM
O
CLOSE
